一、產品概述
SSB3KVA/50KV交直流高壓試驗變壓器是在同類產品YDJ（G）型高壓試驗變壓器的基礎上，按試驗變壓器國家標準ZBK41006—89要求，經改進后生產的一種新型產品，本系列產品具有體積小、重量輕、結構緊湊、功能齊全、使用方便等特點。實用于電力、工礦、科研等部門，對各種高壓電氣設備、電氣元件、絕緣材料進行工頻耐壓試驗和直流泄漏試驗，是高壓試驗中必不可少的儀器。

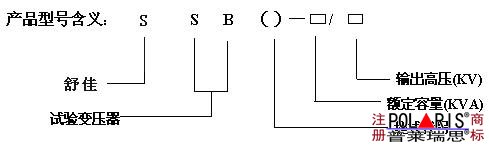

型式代號含義：無型式代號表示交流產品、(JZ) - 交直流兩用型產品、
(JC) - 交流串激式產品、 (JZC) - 交直流串激式產品。
二、產品結構
SSB100KVA/100KV輕型高壓試驗變壓器鐵芯為單框式。線圈采用同芯圓筒多層塔式結構，初級低壓繞組繞在鐵芯上，次級高壓繞組繞在低壓繞組外側，這種同軸布置減少了繞組間的藕合損耗。高壓硅堆用特殊工藝封裝在套管內，產品的外殼制成與器芯配合較佳的八角形結構，整體外型美觀大方。其內外部結構見圖1。

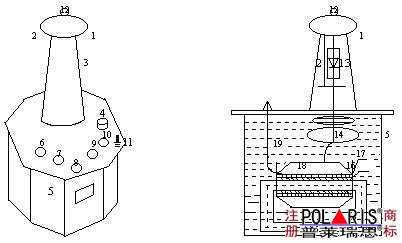

圖1：SSB試驗變壓器結構示意圖
1-均壓球；2-硅堆短路桿；3-高壓套管；4-油閥；5-殼體；6、7-調整電壓輸入a、x端子；8、9-儀表測量E、F端子；10-高壓尾X端子；11-變壓器外殼接地端；12-高壓輸出A端子；13-高壓整流硅堆；14-內部均壓環；15-變壓器鐵芯；16-初級低壓繞組；17-測量儀表繞組；18-次級高壓繞組；19-變壓器油。
三、工作原理
交直流兩用型高壓試驗變壓器工作原理見圖3。圖中所示：高壓套管內裝有整流硅堆，串接在高壓回路中作高壓整流，以獲得直流高電壓。當用一短路桿將高壓硅堆短接時，可獲得交流高電壓，其狀態為交流輸出；反之在抽出短路桿時，其狀態為直流輸出。

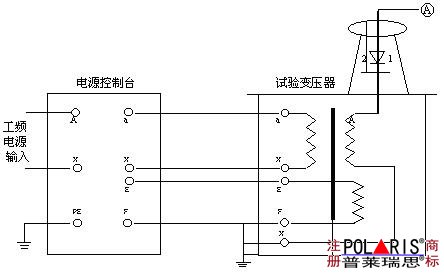

圖3：單臺SSB交直流高壓試驗變壓器工作原理示意圖
在試驗變壓器中：a、x為低壓輸入端；A、X為高壓輸出端；E、F為儀表測量端。
1- 高壓整流硅堆； 2- 硅堆短路桿。
四、使用方法及注意事項
按照圖6所進行的工頻耐壓試驗接好工作線路，抽出短路桿,試驗變壓器的高壓繞阻的X端（高壓尾）、儀表測量繞組的F端、試驗變壓器的外殼以及電源控制箱（臺）的外殼必須可靠接地。
接電源前，電源控制箱（臺）的調壓器必須調到零位（零位指示燈亮）。接通電源后紅色指示燈亮，按一下啟動按鈕，綠色指示燈亮，表示試驗變壓器已接通控制電源，開始升壓。
從零位開始按順時針方向勻速旋轉調壓器手輪升壓。（升壓方式有：快速升壓法，即20S逐級升壓法，慢速升壓法，即60S逐級升壓法，極慢速升壓法供選用）電壓從零開始按選定的升壓速度升到您所需額定試驗電壓的75%后，再以每秒2%額定試驗電壓的速度升到您所需試驗電壓，并密切注意測量儀表的指示以及被試品的情況，被試品施加電壓的時間到后。應在數秒內勻速將調壓器返回，高壓降至1/3試驗電壓以下，按一下停止按鈕，高壓、低壓輸出停止，然后切斷電源線，試驗完畢。

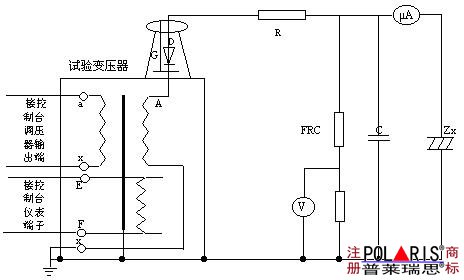

圖 6：直流泄漏試驗使用接線原理示意圖
R- 限流電阻； C- 高壓濾波電容； Zx- 被試品； G- 硅堆短路桿；
FRC- 阻容分壓器；V- 分壓器高壓表；uA- 微安表；D- 高壓整流硅堆。
直流泄漏試驗操作過程注意事項
（1）試驗人員應做好責任分工，設定好試驗現場的安全距離，仔細檢查好被試品及試驗變壓器的接地情況，并設有專人監護安全及觀察被試品狀態工作。
?。?）被試品做試驗前，應拆除所有對外連線，并充分放電，主要部位應清除干凈，保持絕對干燥，以免損壞被試品及帶來試驗數值的誤差。
?。?）對于大容量試品（電容器、超長電纜等）試驗時應緩慢升壓，防止被試品的充電電流過大而燒壞微安表，必要時應分級加壓分別讀取各電壓下微安表的穩定讀數。
?。?）試驗過程中，應嚴密監視被試品、微安表及試驗裝置等，一旦發生閃爍、擊穿等現象應立即降壓，切斷電源，并查明原因。
SSB試驗變壓器列表
|
SSB交直流試驗變壓器 |
|||||||||||
|
型號規格 |
容量kVA |
測量變比 |
低壓輸入 |
交流高壓輸出 |
交流 價格 |
直流高壓輸出 |
交直流 價格 |
控制箱 (臺)價格 |
|||
|
電壓V |
電流A |
電壓kV |
電流mA |
電壓KV |
電流mA |
||||||
|
1.5/50試驗變壓器 |
1.5 |
500 |
200 |
7.5 |
50 |
30 |
70 |
15 |
報價 |
報價 |
|
|
3/50試驗變壓器 |
3 |
500 |
200 |
15 |
50 |
60 |
70 |
15 |
報價 |
報價 |
|
|
5/50試驗變壓器 |
5 |
500 |
200 |
25 |
50 |
100 |
70 |
15 |
報價 |
報價 |
|
|
10/50試驗變壓器 |
10 |
500 |
200 |
50 |
50 |
200 |
70 |
50 |
報價 |
報價 |
|
|
20/50試驗變壓器 |
25 |
500 |
400 |
63 |
50 |
400 |
70 |
100 |
報價 |
報價 |
|
|
30/50試驗變壓器 |
30 |
500 |
400 |
70 |
50 |
600 |
70 |
100 |
報價 |
報價 |
|
|
50/50試驗變壓器 |
50 |
500 |
400 |
72 |
50 |
1000 |
70 |
|
報價 |
報價 |
|
|
10/100試驗變壓器 |
10 |
1000 |
200 |
50 |
100 |
100 |
140 |
50 |
報價 |
報價 |
|
|
20/100試驗變壓器 |
25 |
1000 |
400 |
28 |
100 |
200 |
140 |
53 |
報價 |
報價 |
|
|
30/100試驗變壓器 |
30 |
1000 |
400 |
43 |
100 |
300 |
140 |
79 |
報價 |
報價 |
|
|
50/100試驗變壓器 |
50 |
1000 |
400 |
72 |
100 |
500 |
140 |
|
報價 |
報價 |
|
|
100/100試驗變壓器 |
100 |
1000 |
400 |
144 |
100 |
1000 |
140 |
|
報價 |
報價 |
|
|
20/150試驗變壓器 |
20 |
1000 |
400 |
28 |
150 |
133 |
報價 |
210 |
53 |
報價 |
報價 |
|
30/150試驗變壓器 |
30 |
1000 |
400 |
43 |
150 |
200 |
報價 |
210 |
79 |
報價 |
報價 |
|
50/150試驗變壓器 |
50 |
1000 |
400 |
72 |
150 |
333 |
報價 |
210 |
|
報價 |
報價 |
|
100/150試驗變壓器 |
100 |
1000 |
400 |
144 |
150 |
666 |
報價 |
210 |
|
報價 |
報價 |
|
150/150試驗變壓器 |
150 |
1000 |
400 |
216 |
150 |
1000 |
報價 |
210 |
|
報價 |
報價 |
|
100/200試驗變壓器 |
100 |
1000 |
400 |
144 |
200 |
500 |
報價 |
|
|
|
|
|
200/200試驗變壓器 |
200 |
1000 |
400 |
288 |
200 |
1000 |
報價 |
|
|
|
|
|
50/200試驗變壓器 |
50 |
1000 |
400 |
72 |
200 |
250 |
報價 |
|
|
|
|
|
50/300試驗變壓器 |
50 |
1000 |
400 |
72 |
300 |
166 |
報價 |
|
|
|
|
|
100/300試驗變壓器 |
100 |
1000 |
400 |
144 |
300 |
333 |
報價 |
|
|
|
|
|
200/300試驗變壓器 |
200 |
1000 |
400 |
288 |
300 |
666 |
報價 |
|
|
|
|
