高低壓通電試驗臺
GSTD-1000高低壓開關柜通電試驗臺
產品簡介
該設備主要用于高低壓配電柜生產廠家，檢測高低壓配電柜，電流，電壓開關動作等，具有結構簡單，維護方便。二、主要技術參數1）、輸入電源：三相四線AC380V±10% ；2）、三相100V輸
訂購熱線：021-54358329
產品介紹

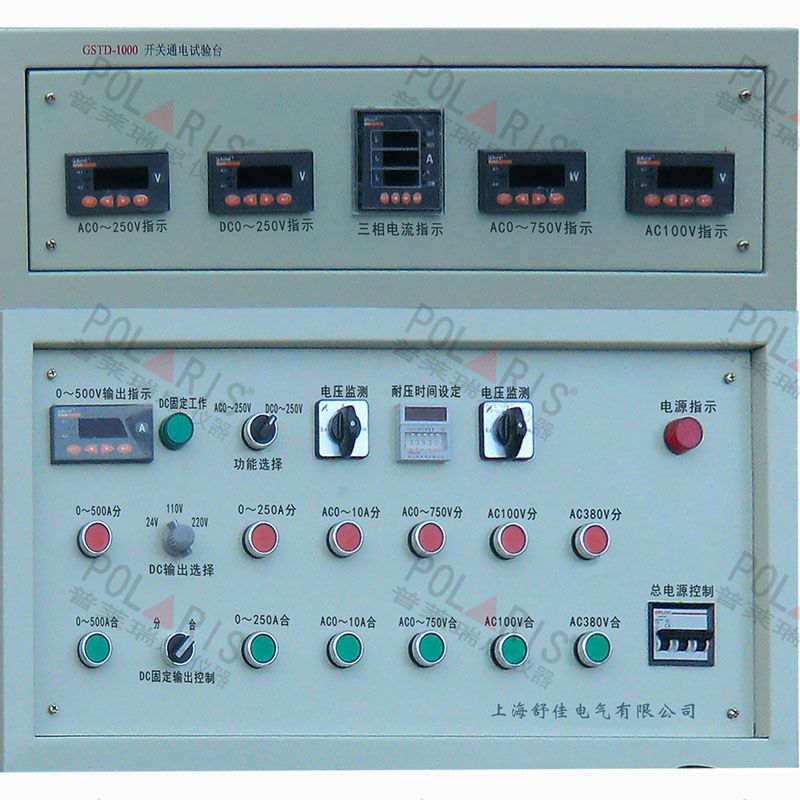

GSTD-1000高低壓開關柜通電試驗臺
一、概述
該設備主要用于高低壓配電柜生產廠家，檢測高低壓配電柜，電流，電壓開關動作等，具有結構簡單，維護方便。
二、主要技術參數
1）、輸入電源：三相四線AC380V±10% ；
2）、三相100V輸出（固定值） 一組；
3）、三相0～100V輸出（＜25V,可調值） 一組；
4）、單相24V、36V、110V、220V直流固定輸出 一組
5）、交流操作電壓輸出DC 0～400V 電流小于10A 一組
6）、三相交流380V輸出：(固定值、接線柱) 一組
7）、合閘控制點⑤、⑧分閘控制點⑥、⑦；
8）、低壓工頻耐壓輸出AC：0-5KV/0-200mA一組；
9）、合閘、分閘控制接點，過流保護，泄漏電流（可預置），試驗時間（可預置）；
10）、外形尺寸600*750*800
1、將三相電源分別接至后面左上角，L1、L2、L3三個接線柱上；
2、通上電源后，電源電壓表指示，打開面板上空開，電源指示燈亮
3、如果需要固定
2）、三相100V輸出（固定值） 一組；
4）、單相24V、36V、110V、220V直流固定輸出 一組
6）、三相交流380V輸出：(固定值、接線柱) 一組
以上其中一組輸出時，在接好相對應一組的接線后，按下相應一組的按鈕即可；
4、如果需要可調
3）、三相0～100V輸出（＜25V,可調值） 一組；
5）、交流操作電壓輸出DC 0～400V 電流小于10A 一組
8）、低壓工頻耐壓輸出AC：0-5KV/0-200mA 一組；
以上其中一組輸出時，接好相對應的輸出線，按下相對應一組的按鈕，調整電壓或電流（交流調調壓器、直流調電位器）
5、低壓工頻耐壓輸出AC：0-5KV/0-200mA調用耐壓測試儀；耐壓試驗是單獨體請看耐壓使用說明書。注意：在打被試品耐壓時，耐壓儀的高壓與耐壓儀面板上的接地都接到被試品上形成耐壓試驗回路。
6、該設備使用時，一定要接地；
7、輸出特別注明隔離輸出，其他是非隔離輸出，使用時，請注意！保障使用者的安全。
一、概述
該設備主要用于高低壓配電柜生產廠家，檢測高低壓配電柜，電流，電壓開關動作等，具有結構簡單，維護方便。
二、主要技術參數
1）、輸入電源：三相四線AC380V±10% ；
2）、三相100V輸出（固定值） 一組；
3）、三相0～100V輸出（＜25V,可調值） 一組；
4）、單相24V、36V、110V、220V直流固定輸出 一組
5）、交流操作電壓輸出DC 0～400V 電流小于10A 一組
6）、三相交流380V輸出：(固定值、接線柱) 一組
7）、合閘控制點⑤、⑧分閘控制點⑥、⑦；
8）、低壓工頻耐壓輸出AC：0-5KV/0-200mA一組；
9）、合閘、分閘控制接點，過流保護，泄漏電流（可預置），試驗時間（可預置）；
10）、外形尺寸600*750*800
1、將三相電源分別接至后面左上角，L1、L2、L3三個接線柱上；
2、通上電源后，電源電壓表指示，打開面板上空開，電源指示燈亮
3、如果需要固定
2）、三相100V輸出（固定值） 一組；
4）、單相24V、36V、110V、220V直流固定輸出 一組
6）、三相交流380V輸出：(固定值、接線柱) 一組
以上其中一組輸出時，在接好相對應一組的接線后，按下相應一組的按鈕即可；
4、如果需要可調
3）、三相0～100V輸出（＜25V,可調值） 一組；
5）、交流操作電壓輸出DC 0～400V 電流小于10A 一組
8）、低壓工頻耐壓輸出AC：0-5KV/0-200mA 一組；
以上其中一組輸出時，接好相對應的輸出線，按下相對應一組的按鈕，調整電壓或電流（交流調調壓器、直流調電位器）
5、低壓工頻耐壓輸出AC：0-5KV/0-200mA調用耐壓測試儀；耐壓試驗是單獨體請看耐壓使用說明書。注意：在打被試品耐壓時，耐壓儀的高壓與耐壓儀面板上的接地都接到被試品上形成耐壓試驗回路。
6、該設備使用時，一定要接地；
7、輸出特別注明隔離輸出，其他是非隔離輸出，使用時，請注意！保障使用者的安全。
