SGD-II高低壓開關柜通電試驗臺的使用說明書3
產品簡介
用于高低壓開關柜生產廠家對所生產的高低壓開關柜進行出廠前的各項通電試驗。它能提供各種交、直流電源，便于對開關柜的檢測，提高工作效率。1、三相AC100V輸出 ?(固定值) ?2、三
訂購熱線：021-54358329
產品介紹
SGD-III高低壓開關柜通電試驗臺的使用說明書
尊敬的顧客
感謝您購買本公司SGD-III高低壓開關柜通電試驗臺。在您初次使用該儀器前，請您詳細地閱讀本使用說明書，將可幫助您熟練地使用本儀器。
我們的宗旨是不斷地改進和完善公司的產品，因此您所使用的儀器可能與使用說明書有少許的差別。如果有改動的話，我們會用附頁方式告知，敬請諒解！您有不清楚之 處，請與公司售后服務部聯絡，我們定會滿足您的要求。
由于輸入輸出端子、測試柱等均有可能帶電壓，您在插拔測試線、電源插座時，會產生電火花，小心電擊，避免觸電危險，注意人身安全！
慎重保證
本公司生產的產品，在發貨之日起一年（包括一年）內如產品出現缺陷，實行免費維修。一年以上如產品出現缺陷，實行有償終身維修。
安全要求
請閱讀下列安全注意事項，以免人身傷害，并防止本產品或與其相連接的任何其它產品受到損壞。為了避免可能發生的危險，本產品只可在規定的范圍內使用。
—防止火災或人身傷害
使用適當?shù)碾娫淳€。只可使用本產品專用、并且符合本產品規格的電源線。
正確地連接和斷開。當測試導線與帶電端子連接時，請勿隨意連接或斷開測試導線。
產品接地。本產品除通過電源線接地導線接地外，產品外殼的接地柱必須接地。為了防止電擊，接地導體必須與地面相連。在與本產品輸入或輸出終端連接前，應確保本產品已正確接地。
注意所有終端的額定值。為了防止火災或電擊危險，請注意本產品的所有額定值和標記。在對本產品進行連接之前，請閱讀本產品使用說明書，以便進一步了解有關額定值
的信息。
請勿在無儀器蓋板時操作。如蓋板或面板已卸下，請勿操作本產品。
使用適當?shù)谋ｋU絲。只可使用符合本產品規定類型和額定值的保險絲。
避免接觸裸露電路和帶電金屬。產品有電時，請勿觸摸裸露的接點和部位。
在有可疑的故障時，請勿操作。如懷疑本產品有損壞，請本公司維修人員進行檢查，切勿繼續操作。
請勿在潮濕環境下操作。
請勿在易爆環境中操作。
保持產品表面清潔和干燥。
－安全術語
警告：警告字句指出可能造成人身傷亡的狀況或做法。
小心：小心字句指出可能造成本產品或其它財產損壞的狀況或做法
一、概述
SGD-III高低壓開關柜通電試驗臺用于高低壓開關柜生產廠家對所生產的高低壓開關柜進行出廠前的各項通電試驗。它能提供各種交、直流電源，便于對開關柜的檢測，提高工作效率。
二、技術參數：
輸入電源：三相四線AC 380V
輸出電壓及電流：
1、三相AC100V輸出 (固定值) 一組
2、三相AC 0–10A輸出（﹤100V，可調值） 一組
3、單相直流24V、36V 、110V 、220V固定輸出 一組
4、交流操作電壓輸出 AC 0～400V(可調),
220V時電流小于10A 一組
5、直流操作電壓輸出 DC 0～260V(可調)
6、單相AC220V輸出（固定值，插座形式） 二組，
7、三相AC380V輸出（固定值，接線柱） 一組，
8、固定輸出DC24V、36V、110V 一組，
9、外形尺寸：560*520*850mm
10、重量：55kg

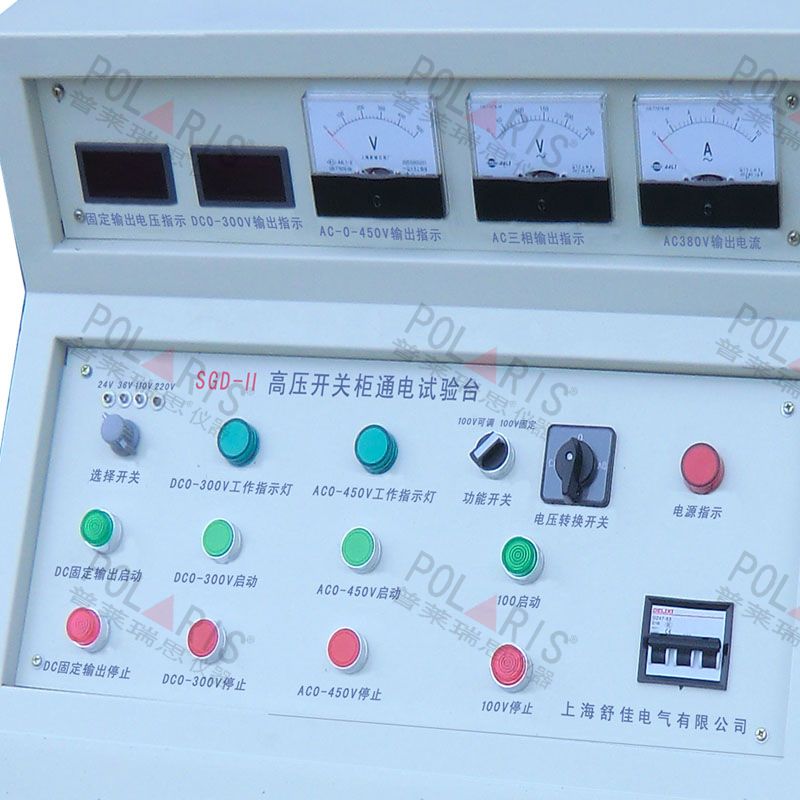

三、面板示意圖及線路原理圖
四、功能說明
1、輸出線接線柱前串接10A、16A空氣開關作為短路保護。根據用戶特殊要求，參數中3 – 4項，可以同時合分閘，沒有互鎖。請用戶注意使用中的要求。
最好每次只能有一組電源輸出工作。
2、技術參數中6–7項不受接觸器控制，只要總電源開關閉合，即可輸出單相AC220V輸出（固定值）、三相AC380V輸出（固定值），
3、直流合閘電源輸出DC 0 -300V（大容量）是獨立的單元 ，可以脫離主體柜，單獨使用；也可以與主體柜合并使用，直接從柜體后面板直流300V輸出接線柱輸出。
4、三相轉換開關K1、三相AC380V電壓表、
五、操作說明
以檢驗單相交流電壓表為例：
1、 接通輸入電源AC380V
2、 連接交流操作電壓輸出電源線至電壓表
3、 檢查并確認接線是否，接通總電源開關
4、 將調壓器回零，并按“主回路合閘”扭，
5、 再按面板上交流操作電壓的“合閘”扭
緩慢調節輸出調節旋扭，使電壓升到要求值，
觀察電壓表的情況。
6、 試驗完畢后，先按面板上交流操作電壓的“分閘” 扭
再按面板上總“分閘”扭。然后，斷開總電源開關
六、開關合閘電源，外配電源（根據用戶要求選配）。
本電源由全控三相整流模塊、移相觸發電路、自動調節電路、吸收回路組成。
晶體管智能控制模塊將復雜的自動調節電路、晶閘管和觸發電路集成為一體，通過調節控制信號電壓的大小，改變晶閘管導通角的大小，從而實現對電源進行調節、自動控制的功能。
觸發電路系統、晶閘管、導熱底板相互絕緣隔離，介電強度大于2500V，使用安全方便。三相整流模塊輸入端無相序限制?？蛇m用于阻性、感性負載。
七、使用說明：
1、 接通三相四線AC380V
2、 將輸出DC300V接至負載
3、 將輸出調節旋扭逆時針旋轉至零位。
4、 檢查并確認接線無誤
5、 將電源開關閉合
6、 緩慢調節輸出調節旋扭，將電壓升起到達合適值。
試驗完畢后，先將輸出調節旋扭逆時針旋轉至零位，再斷開電源開關，待放電完畢后，才能開始解線。
尊敬的顧客
感謝您購買本公司SGD-III高低壓開關柜通電試驗臺。在您初次使用該儀器前，請您詳細地閱讀本使用說明書，將可幫助您熟練地使用本儀器。
我們的宗旨是不斷地改進和完善公司的產品，因此您所使用的儀器可能與使用說明書有少許的差別。如果有改動的話，我們會用附頁方式告知，敬請諒解！您有不清楚之 處，請與公司售后服務部聯絡，我們定會滿足您的要求。
由于輸入輸出端子、測試柱等均有可能帶電壓，您在插拔測試線、電源插座時，會產生電火花，小心電擊，避免觸電危險，注意人身安全！
慎重保證
本公司生產的產品，在發貨之日起一年（包括一年）內如產品出現缺陷，實行免費維修。一年以上如產品出現缺陷，實行有償終身維修。
安全要求
請閱讀下列安全注意事項，以免人身傷害，并防止本產品或與其相連接的任何其它產品受到損壞。為了避免可能發生的危險，本產品只可在規定的范圍內使用。
—防止火災或人身傷害
使用適當?shù)碾娫淳€。只可使用本產品專用、并且符合本產品規格的電源線。
正確地連接和斷開。當測試導線與帶電端子連接時，請勿隨意連接或斷開測試導線。
產品接地。本產品除通過電源線接地導線接地外，產品外殼的接地柱必須接地。為了防止電擊，接地導體必須與地面相連。在與本產品輸入或輸出終端連接前，應確保本產品已正確接地。
注意所有終端的額定值。為了防止火災或電擊危險，請注意本產品的所有額定值和標記。在對本產品進行連接之前，請閱讀本產品使用說明書，以便進一步了解有關額定值
的信息。
請勿在無儀器蓋板時操作。如蓋板或面板已卸下，請勿操作本產品。
使用適當?shù)谋ｋU絲。只可使用符合本產品規定類型和額定值的保險絲。
避免接觸裸露電路和帶電金屬。產品有電時，請勿觸摸裸露的接點和部位。
在有可疑的故障時，請勿操作。如懷疑本產品有損壞，請本公司維修人員進行檢查，切勿繼續操作。
請勿在潮濕環境下操作。
請勿在易爆環境中操作。
保持產品表面清潔和干燥。
－安全術語
警告：警告字句指出可能造成人身傷亡的狀況或做法。
小心：小心字句指出可能造成本產品或其它財產損壞的狀況或做法
一、概述
SGD-III高低壓開關柜通電試驗臺用于高低壓開關柜生產廠家對所生產的高低壓開關柜進行出廠前的各項通電試驗。它能提供各種交、直流電源，便于對開關柜的檢測，提高工作效率。
二、技術參數：
輸入電源：三相四線AC 380V
輸出電壓及電流：
1、三相AC100V輸出 (固定值) 一組
2、三相AC 0–10A輸出（﹤100V，可調值） 一組
3、單相直流24V、36V 、110V 、220V固定輸出 一組
4、交流操作電壓輸出 AC 0～400V(可調),
220V時電流小于10A 一組
5、直流操作電壓輸出 DC 0～260V(可調)
6、單相AC220V輸出（固定值，插座形式） 二組，
7、三相AC380V輸出（固定值，接線柱） 一組，
8、固定輸出DC24V、36V、110V 一組，
9、外形尺寸：560*520*850mm
10、重量：55kg
三、面板示意圖及線路原理圖
四、功能說明
1、輸出線接線柱前串接10A、16A空氣開關作為短路保護。根據用戶特殊要求，參數中3 – 4項，可以同時合分閘，沒有互鎖。請用戶注意使用中的要求。
最好每次只能有一組電源輸出工作。
2、技術參數中6–7項不受接觸器控制，只要總電源開關閉合，即可輸出單相AC220V輸出（固定值）、三相AC380V輸出（固定值），
3、直流合閘電源輸出DC 0 -300V（大容量）是獨立的單元 ，可以脫離主體柜，單獨使用；也可以與主體柜合并使用，直接從柜體后面板直流300V輸出接線柱輸出。
4、三相轉換開關K1、三相AC380V電壓表、
五、操作說明
以檢驗單相交流電壓表為例：
1、 接通輸入電源AC380V
2、 連接交流操作電壓輸出電源線至電壓表
3、 檢查并確認接線是否，接通總電源開關
4、 將調壓器回零，并按“主回路合閘”扭，
5、 再按面板上交流操作電壓的“合閘”扭
緩慢調節輸出調節旋扭，使電壓升到要求值，
觀察電壓表的情況。
6、 試驗完畢后，先按面板上交流操作電壓的“分閘” 扭
再按面板上總“分閘”扭。然后，斷開總電源開關
六、開關合閘電源，外配電源（根據用戶要求選配）。
本電源由全控三相整流模塊、移相觸發電路、自動調節電路、吸收回路組成。
晶體管智能控制模塊將復雜的自動調節電路、晶閘管和觸發電路集成為一體，通過調節控制信號電壓的大小，改變晶閘管導通角的大小，從而實現對電源進行調節、自動控制的功能。
觸發電路系統、晶閘管、導熱底板相互絕緣隔離，介電強度大于2500V，使用安全方便。三相整流模塊輸入端無相序限制?？蛇m用于阻性、感性負載。
七、使用說明：
1、 接通三相四線AC380V
2、 將輸出DC300V接至負載
3、 將輸出調節旋扭逆時針旋轉至零位。
4、 檢查并確認接線無誤
5、 將電源開關閉合
6、 緩慢調節輸出調節旋扭，將電壓升起到達合適值。
試驗完畢后，先將輸出調節旋扭逆時針旋轉至零位，再斷開電源開關，待放電完畢后，才能開始解線。
