一、概 述

無線高壓核相儀，應用于電力線路、變電所的相位校驗和相序校驗，具有核相、測相序、驗電等功能具備很強的抗干擾性，符合（ EMC ）標準要求，適應各種電磁場干擾場合。將被測高電壓相位信號由采集器取出，經過處理后直接發射出去。由核相儀接收并進行相位比較，對核相后的結果定性。因本產品是無線傳輸，**達到**可靠、快速準確，適應各種核相場合。

二、注意事項

1、現場測試時，操作人員應按電力部門高壓測試**距離標準進行操作。

    2、所測試絕緣桿電壓等級為 ≤ 330KV 。

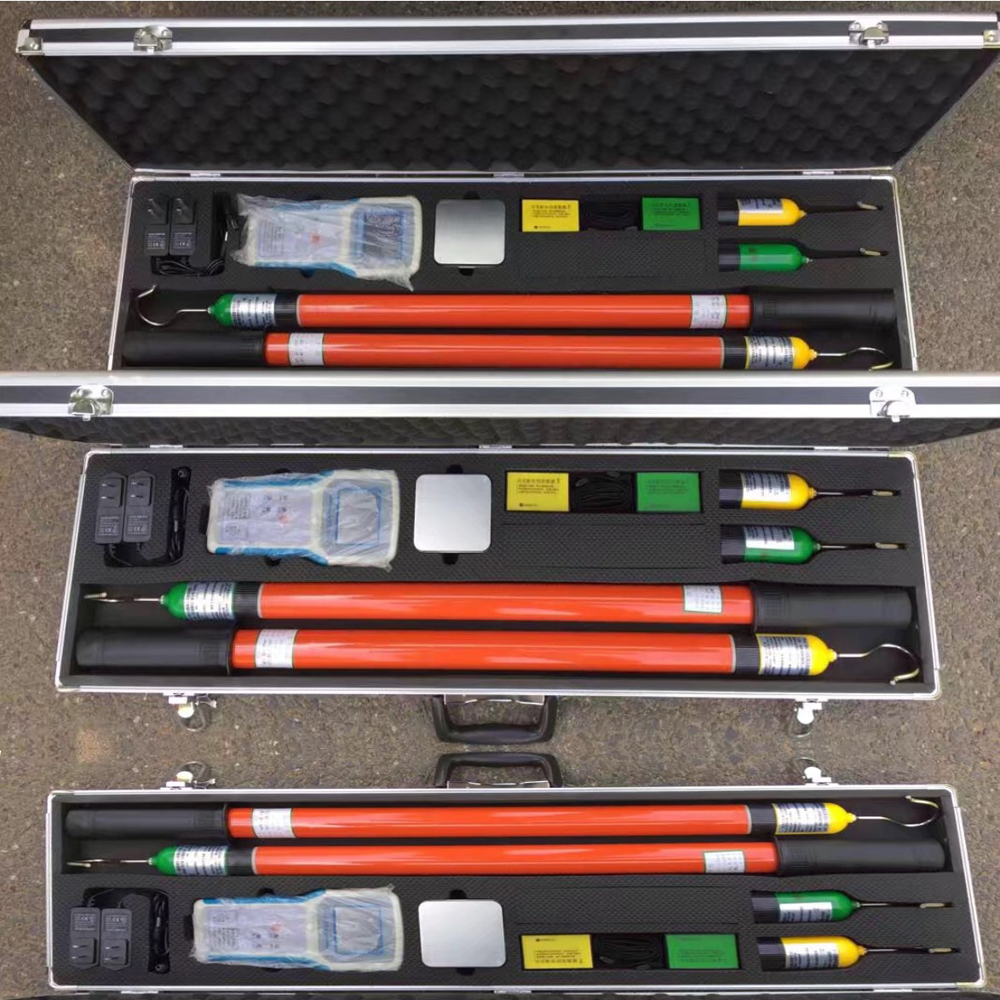

三、設備清單

①鋁合金包裝箱一個
②主機一臺
③校驗插頭線
④電源充電器一只
⑤絕緣桿
⑥X，Y采集器各一只
⑦1.5V電池10節
⑧說明書一本
⑨保修卡一份
⑩合格證一份

四、技術特性

 1、屏幕顯示內容：無線高壓核相儀，不同相、同相、頻率、X、Y、、、。
 2、電源：主機采用可充電電源，X 和 Y 采集器 5 節 AG13 電池。
 3、自動關機：開機后8分鐘左右主機自動關機
 4、接觸被測強電場時，儀器會自動報警。

五、技術指標

①準確度：同相誤差≤10°，不同相誤差≤15°
②采樣速率 3 次 / 秒
③X和Y采集器電源電壓為7.5V ±1.5V
④X和Y采集器工作電流≤4mA
⑤主機和 X、Y采集器的視距傳輸距離為X、Y≥25m
⑥工作環境：-35°┉ +50° 濕度：≤95%RH
⑦儲存環境：-40°┉ +55° 濕度：≤95%RH
⑧本產品所測電壓等級為 0.38KV┉500KV

六、使用方法

1 、主機檢測
（1）系統自校：
把產品附帶的專用測試線插頭插入交流220V電源中，另一端的兩個信號測試夾分別夾在采集頭X和Y的采集頭處。主機顯示屏應顯示X、Y同相，如X、Y均不顯示，應將220V插頭調換即可。
（2）現場校驗
現場核相時，先將兩棒放到同一相上自校。
2、使用方法
1.X采集器顯示          2.Y采集器顯示
3.X采集器電池電力不足  4.Y采集器電池電力不足
5.X采集器的相位波形    6.Y采集器的相位波形
7.主機電源             8.相位差顯示
9.X的頻率             10.Y的頻率

① 核相定性同相或不同相，以漢字顯示為準。
核相時看主機各種顯示：
②X 和 Y 分別表示收到 X 和 Y 棒的信號。
③在 X 下方出現或在 Y 下方出現 則說明 X 棒或 Y 棒電池電壓低。
④在 X 和 Y 的上方出現 說明主機電壓的高低。
⑤在顯示屏的上方出現“無線高壓核相儀”說明主機已開機。
⑥在 X 棒、 Y 棒或主機電池電壓低時，本系統應能正常工作一段時間，**更換電池。注：X棒和Y棒應同時更換電池。
⑦如主機顯示屏出現異?，F(xiàn)象,則應關機再開機，主機則會自動恢復正常。

3、采集器檢測 :
采集器示意圖：
更換電池時，**時針旋轉，將采集器外殼取下。再將電池蓋打開，更換電池。（電池所需型號 AG13 、數量 5個）

4、現場核相說明：
① 先將 X和Y采集器分別掛到同一高壓線路上，主機顯示屏應顯示X、Y同相。
②在高壓線核相時應分別將X和Y采集器按以下方法排列進行核相：AA′同相000°左右，AB′不同相 120°左右，BB′ 同相000°左右， BC′不同相120°左右，CC′同相000°左右。
③如果要得到**數值，應將其中一采集器放到高壓線一采集點上不動，再將另一采集器圍繞高壓線另一采集點前后左右移動，以找出****的相位角度。
④在核相時，如 AA′、AB′、BB′. BC′、CC′的測試數據均為顯示不同相，這是由于所測的兩組供電線路接線組別不同，可能會出現30或60°的相位差。下面介紹出現這種情況時的測量標準（以30°相位差為例）：測試方法與①和②相同，所測結果以應為：AA ' 不同相30°、AB'不同相120°,BB'不同相30°, BC'不同相120°、CC ' 不同相30°(注：120°和240°只表示正相序或**相序)
⑤ 在測量≥10KV時，X和Y可直接同時放在導線或絕緣皮上進行核相
⑥在≥66KV核相時，X和Y采集器可以采取接觸或非接觸方法核相。（如測量110KV和220KV時，將X和Y采集頭放在高壓電線下方300mm至1000mm處。測量500KV時，將X和Y采集頭放在高壓電線下方1000mm-2000mm處，測量左右允許偏差300mm）
⑦測相序:假設某條線為A相，將X放在A相上，Y放在另一相上，如顯示120°則說明是順相序，該相應為“B”，如顯示240°則是**相序，該相應為“C”。
⑧ 驗電:將其中一個采集器掛在高壓電線上，如主機屏幕顯示相應采集器的符號，則說明該高壓線有電。相反，如主機屏幕不顯示該采集器的符號，則說明該高壓線無電。
