SLK接地電阻測試儀
產品介紹

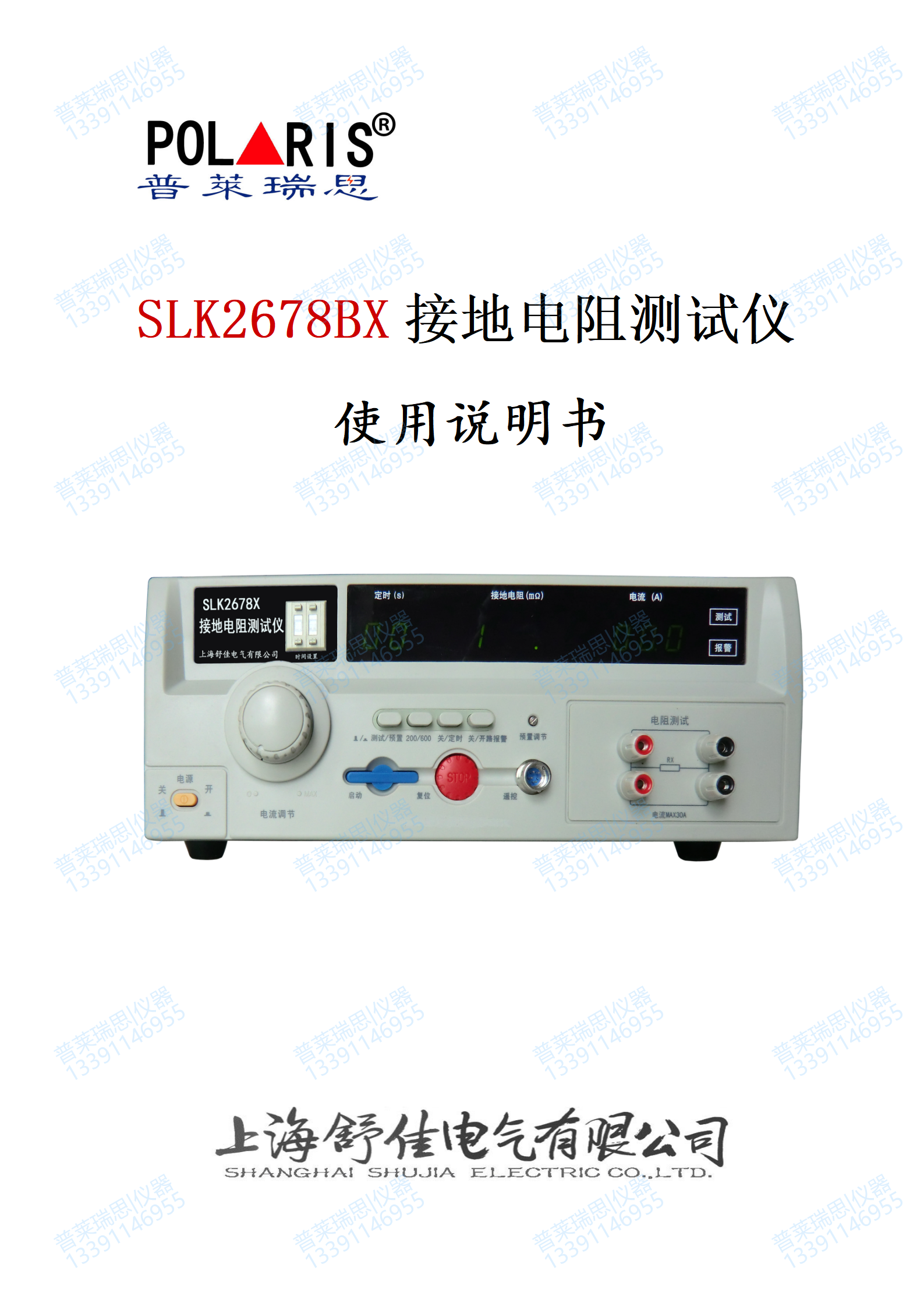

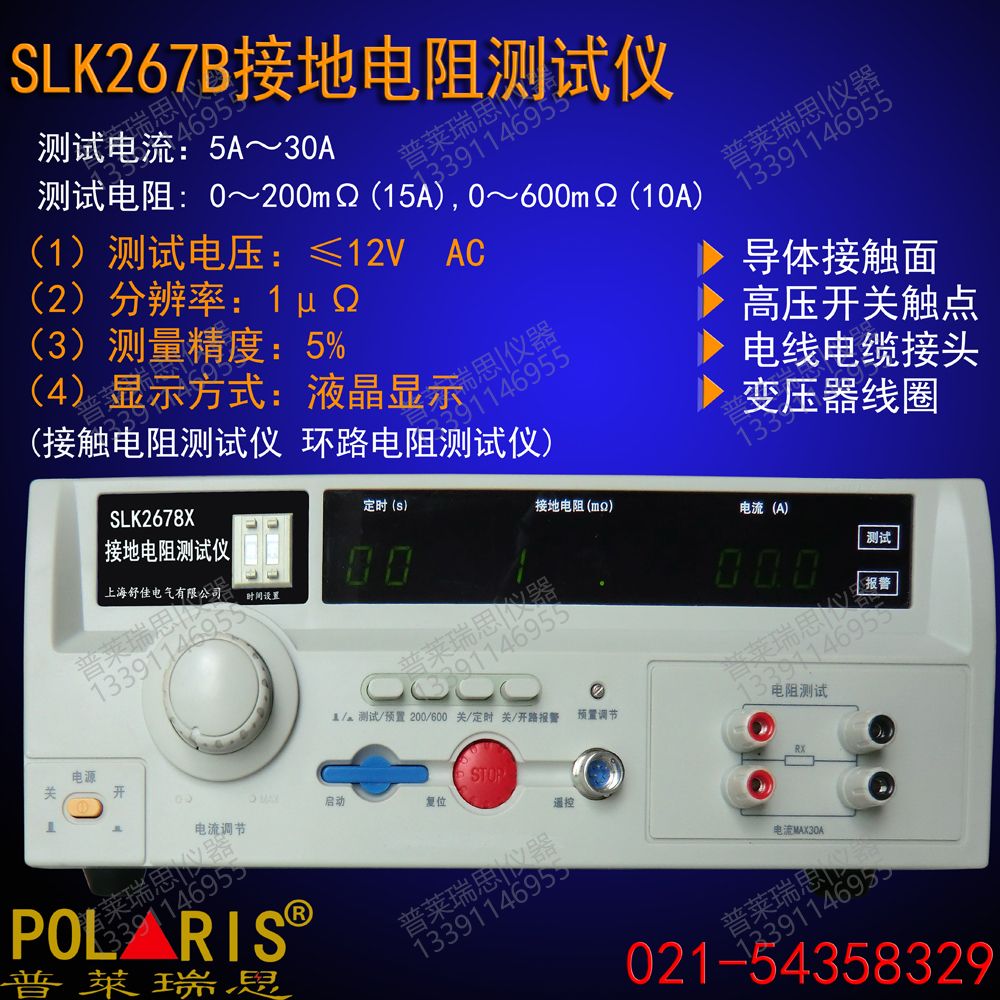

SLK2678BX接地電阻測試儀

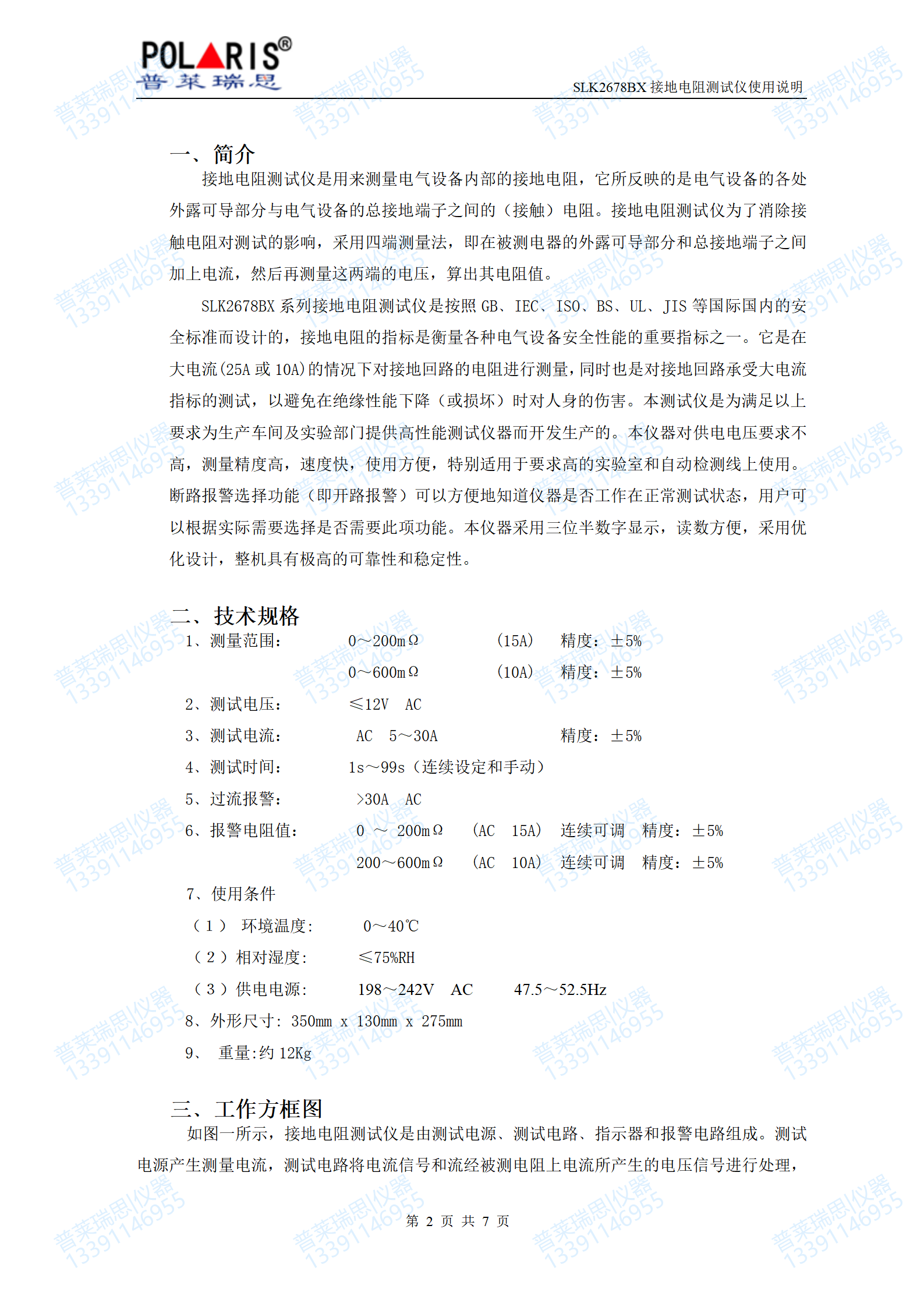

一﹑簡介
接地電阻測試儀是用來測量電氣設備內部的接地電阻，它所反映的是電氣設備的各處外露可導部分與電氣設備的總接地端子之間的（接觸）電阻。接地電阻測試儀為了消除接觸電阻對測試的影響，采用四端測量法，即在被測電器的外露可導部分和總接地端子之間加上電流，然后再測量這兩端的電壓，算出其電阻值。
SLK2678BX系列接地電阻測試儀是按照GB﹑IEC﹑ISO﹑BS﹑UL﹑JIS等國際國內的安全標準而設計的，接地電阻的指標是衡量各種電氣設備安全性能的重要指標之一。它是在大電流(25A或10A)的情況下對接地回路的電阻進行測量，同時也是對接地回路承受大電流指標的測試，以避免在絕緣性能下降（或損壞）時對人身的傷害。本測試儀是為滿足以上要求為生產車間及實驗部門提供高性能測試儀器而開發生產的。本儀器對供電電壓要求不高，測量精度高，速度快，使用方便，特別適用于要求高的實驗室和自動檢測線上使用。斷路報警選擇功能（即開路報警）可以方便地知道儀器是否工作在正常測試狀態，用戶可以根據實際需要選擇是否需要此項功能。本儀器采用三位半數字顯示，讀數方便，采用優化設計，整機具有極高的可靠性和穩定性。
二﹑技術規格
1﹑測量范圍： 0～200mΩ (15A) 精度：±5%
0～600mΩ (10A) 精度：±5%
2﹑測試電壓： ≤12V AC
3﹑測試電流： AC 5～30A 精度：±5%
4﹑測試時間： 1s～99s（連續設定和手動）
5﹑過流報警： >30A AC
6﹑報警電阻值： 0 ～ 200mΩ (AC 15A) 連續可調 精度：±5%
200～600mΩ (AC 10A) 連續可調 精度：±5%
7﹑使用條件
（１） 環境溫度: 0～40℃
（２）相對濕度: ≤75%RH
（３）供電電源: 198～242V AC 47.5～52.5Hz
8﹑外形尺寸: 350mm x 130mm x 275mm
9﹑ 重量:約12Kg
三﹑工作方框圖

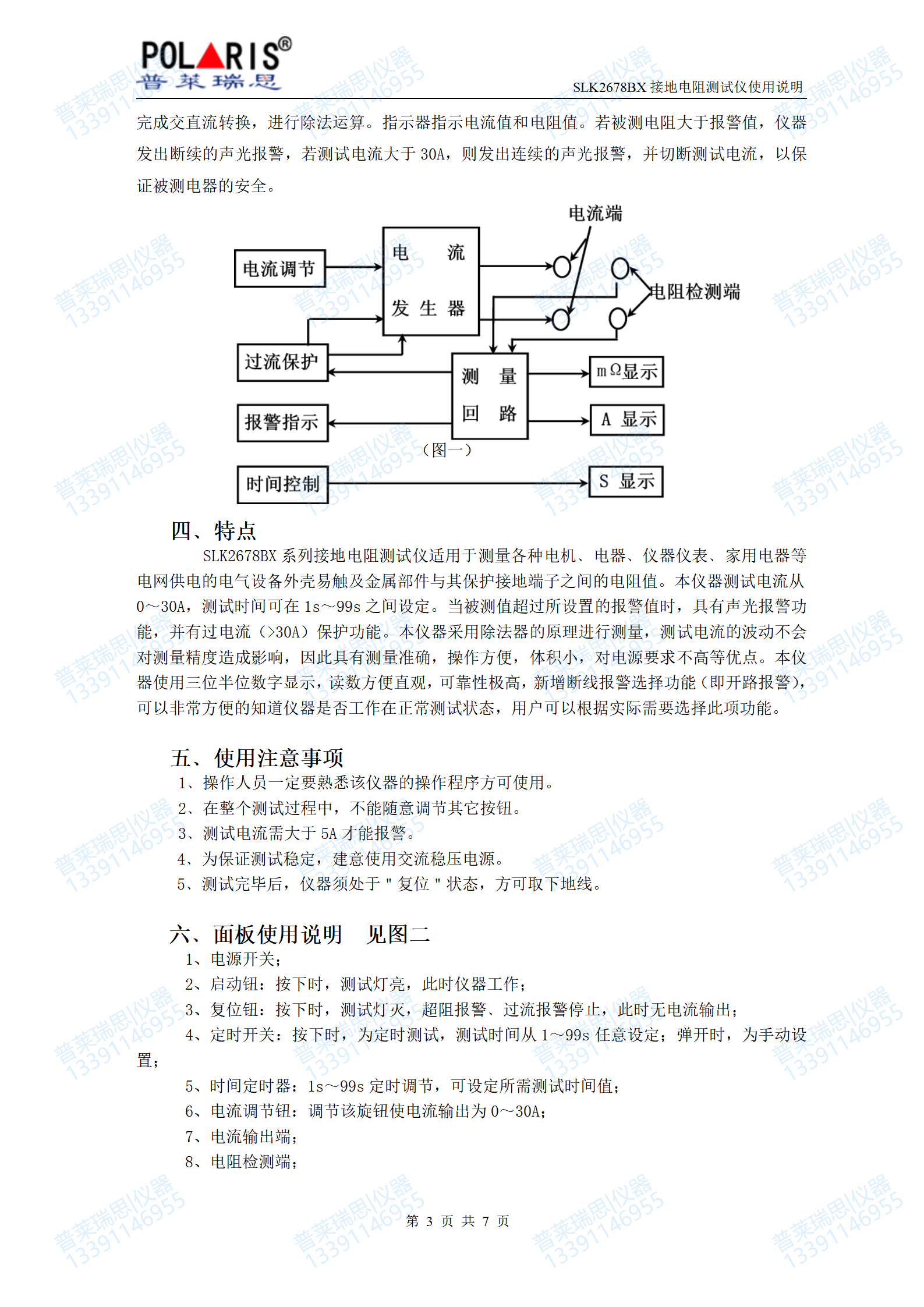

如圖一所示，接地電阻測試儀是由測試電源﹑測試電路﹑指示器和報警電路組成。測試電源產生測量電流，測試電路將電流信號和流經被測電阻上電流所產生的電壓信號進行處理，完成交直流轉換，進行除法運算。指示器指示電流值和電阻值。若被測電阻大于報警值，儀器發出斷續的聲光報警，若測試電流大于30A，則發出連續的聲光報警，并切斷測試電流，以保證被測電器的安全。
.png)
.png)
.png)
.png)
.png)
.png)
一﹑簡介
接地電阻測試儀是用來測量電氣設備內部的接地電阻，它所反映的是電氣設備的各處外露可導部分與電氣設備的總接地端子之間的（接觸）電阻。接地電阻測試儀為了消除接觸電阻對測試的影響，采用四端測量法，即在被測電器的外露可導部分和總接地端子之間加上電流，然后再測量這兩端的電壓，算出其電阻值。
SLK2678BX系列接地電阻測試儀是按照GB﹑IEC﹑ISO﹑BS﹑UL﹑JIS等國際國內的安全標準而設計的，接地電阻的指標是衡量各種電氣設備安全性能的重要指標之一。它是在大電流(25A或10A)的情況下對接地回路的電阻進行測量，同時也是對接地回路承受大電流指標的測試，以避免在絕緣性能下降（或損壞）時對人身的傷害。本測試儀是為滿足以上要求為生產車間及實驗部門提供高性能測試儀器而開發生產的。本儀器對供電電壓要求不高，測量精度高，速度快，使用方便，特別適用于要求高的實驗室和自動檢測線上使用。斷路報警選擇功能（即開路報警）可以方便地知道儀器是否工作在正常測試狀態，用戶可以根據實際需要選擇是否需要此項功能。本儀器采用三位半數字顯示，讀數方便，采用優化設計，整機具有極高的可靠性和穩定性。
二﹑技術規格
1﹑測量范圍： 0～200mΩ (15A) 精度：±5%
0～600mΩ (10A) 精度：±5%
2﹑測試電壓： ≤12V AC
3﹑測試電流： AC 5～30A 精度：±5%
4﹑測試時間： 1s～99s（連續設定和手動）
5﹑過流報警： >30A AC
6﹑報警電阻值： 0 ～ 200mΩ (AC 15A) 連續可調 精度：±5%
200～600mΩ (AC 10A) 連續可調 精度：±5%
7﹑使用條件
（１） 環境溫度: 0～40℃
（２）相對濕度: ≤75%RH
（３）供電電源: 198～242V AC 47.5～52.5Hz
8﹑外形尺寸: 350mm x 130mm x 275mm
9﹑ 重量:約12Kg
三﹑工作方框圖
如圖一所示，接地電阻測試儀是由測試電源﹑測試電路﹑指示器和報警電路組成。測試電源產生測量電流，測試電路將電流信號和流經被測電阻上電流所產生的電壓信號進行處理，完成交直流轉換，進行除法運算。指示器指示電流值和電阻值。若被測電阻大于報警值，儀器發出斷續的聲光報警，若測試電流大于30A，則發出連續的聲光報警，并切斷測試電流，以保證被測電器的安全。
