02大地網接地電阻測試儀
.JPG)

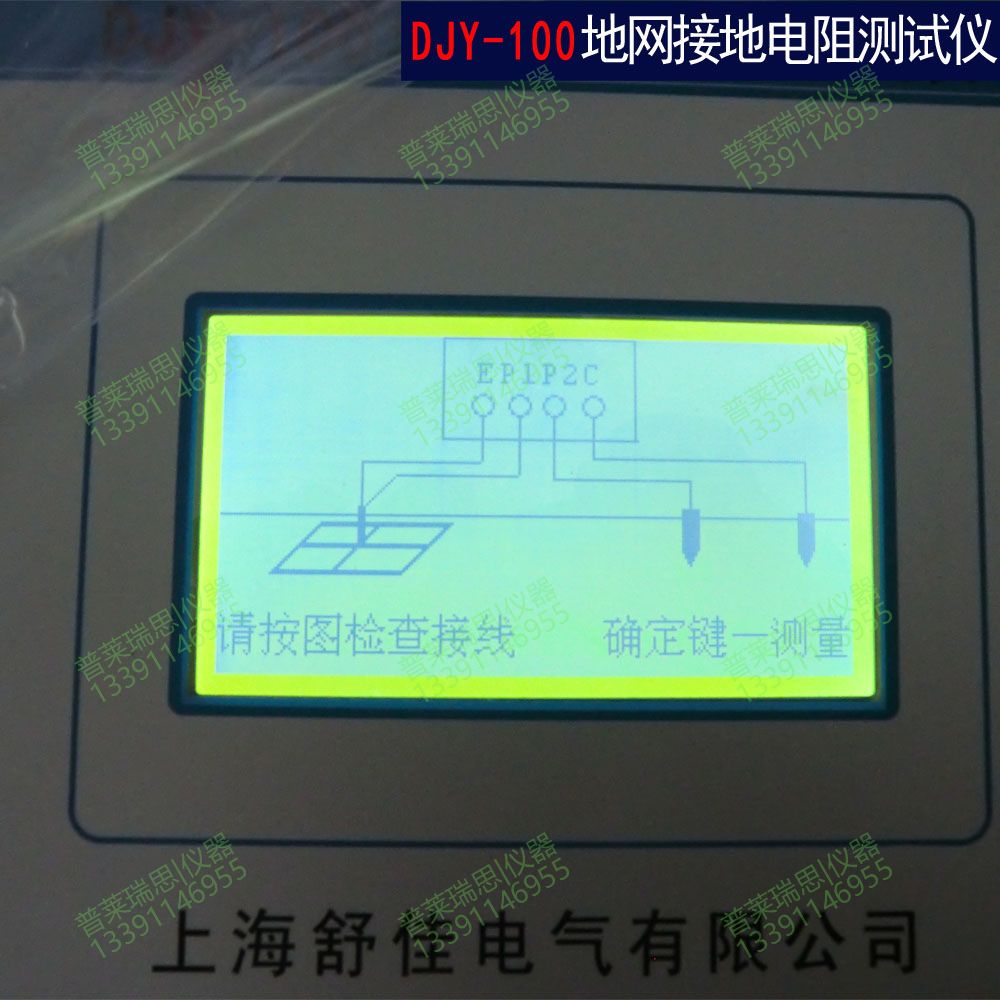

DJY100地網接地阻抗測試儀_11
產品簡介
測量精度：0--10Ω(2%)10--50Ω(5%)0.001Ω輸出電流5A,輸出電壓:100V,電壓電流線銅芯截面積≥2.5 mm2
訂購熱線：021-54358329
產品介紹
DJY100地網接地阻抗測試儀詳細說明書
一、概述
本儀器主要用于測量大型地網的工頻接地電阻值，也可用于土壤電阻率的測量。其具有很強的抗干擾能力，可在不停電時進行測量。
地網接地電阻的測量，由于受電力系統零序電流的干擾以及高頻干擾等各種干擾，使得測試結果產生很大的誤差。特別是大型接地網接地電阻一般很小，干擾帶來的相對誤差更大。測量結果的不準確性帶來的損失是可想而知的，例如損壞設備、地網誤改造等，還會帶來嚴重的安全隱患。目前，測試接地網工頻接地電阻值的方法很多，其中主要是工頻大電流法和異頻法兩種。為了提高信噪比，減小測量誤差，工頻大電流法采用加大信號的辦法，即加大測試電流（一般要求在30A以上）。這種方法由于采用了很大的測試電流，使得設備非常笨重，且布線勞動強度很大，耗時好力。異頻法則是通過降低干擾來提高信噪比，它通過改變測試電流頻率來避開50Hz工頻干擾，由于信號頻率與干擾頻率不同，就可以通過濾波器來濾除工頻干擾，從而提高測量精度。異頻法由于采用的測試電流較小，因此設備小巧，布線勞動強度大大減輕。
但是，工頻接地電阻是指接地體在工頻電流下呈現出的阻抗，而異頻法采用的測試電流頻率不為工頻,因此其測量的工頻等效性較差，有悖于電力系統規程規定的工頻等效性要求。采用的測試頻率與工頻相差愈遠則等效性愈差，即測量誤差越大。為了保證測試的準確性，測試電流的波形必須為正弦波，且測試頻率與工頻不能相差太遠。早在70年代，美國、日本等國就規定了測試頻率與工頻之差不能超過10Hz,我國也于2004年制定了DL/T845.2標準，該標準規定了測試頻率與工頻50Hz的頻率偏差不宜超過±10Hz，也就是說測試頻率須在40∽60Hz之間。本儀器采用45Hz和55Hz兩種頻率進行測量，再計算出50Hz下的等效阻抗，因此測量的準確性進一步得到提高。
二、儀器特點
1、測量的等效性好。測試頻率僅與工頻相差僅為5Hz，使用45Hz和55Hz兩種頻率進行測量。
2、抗干擾能力強。本儀器采用異頻法測量，配合現代軟硬件濾波技術，使得儀器具有很高的抗干擾性能，測試數據穩定可靠。
3、本儀器體積小、重量輕，方便攜帶。
4、布線勞動量小，無需大電流線。
5、操作簡單。全中文智能化操作,直接顯示出接地電阻值,并可現場打印出測量結果。
三、主要技術指標
1、測量精度：0--10Ω 2%
10--50Ω 5%
2、分辨率：0.001Ω
3、測試頻率：45Hz、55Hz
4、最大輸出電流5A
5、最大輸出電壓:100V
6、測量線要求： 電流線銅芯截面積≥2.5 mm2
電壓線銅芯截面積≥2.5mm2
7、供電電源：AC220V±10％，50Hz
8、外形尺寸：40cm×32cm×18cm
9、儀器重量：8kg
四、測試原理
本儀器采用電壓電流法測量地網的接地電阻值，布線方式采用三極法。
儀器內部結構如圖1所示。異頻電源可輸出頻率為45Hz和55Hz的測試電流，通過儀器面板上的E、C兩個端子輸出，其輸出頻率受微電腦系統控制。電壓放大器為一個高輸入阻抗放大器，它將P1、P2兩端的電壓放大后送給濾波器。電流放大器將從電流互感器取得的電流信號進行放大后送給濾波器。兩濾波器用于濾除干擾信號，只允許有用信號通過，其輸出送給A/D轉換器(模/數轉換器)。A/D轉換器將電壓和電流模擬信號變換為數字信號后送給微電腦系統。微電腦系統對取得的電壓電流數據再進行數字濾波以進一步抑制干擾，然后計算出電壓V和電流I,最后計算出接地電阻值R=V/I。這樣，通過硬件濾波器和軟件濾波器后，信噪比大大提高，干擾得到有效抑制，因此測量結果穩定可靠。測量結果通過液晶屏顯示，也可通過微型打印機打印出來。
一、概述
本儀器主要用于測量大型地網的工頻接地電阻值，也可用于土壤電阻率的測量。其具有很強的抗干擾能力，可在不停電時進行測量。
地網接地電阻的測量，由于受電力系統零序電流的干擾以及高頻干擾等各種干擾，使得測試結果產生很大的誤差。特別是大型接地網接地電阻一般很小，干擾帶來的相對誤差更大。測量結果的不準確性帶來的損失是可想而知的，例如損壞設備、地網誤改造等，還會帶來嚴重的安全隱患。目前，測試接地網工頻接地電阻值的方法很多，其中主要是工頻大電流法和異頻法兩種。為了提高信噪比，減小測量誤差，工頻大電流法采用加大信號的辦法，即加大測試電流（一般要求在30A以上）。這種方法由于采用了很大的測試電流，使得設備非常笨重，且布線勞動強度很大，耗時好力。異頻法則是通過降低干擾來提高信噪比，它通過改變測試電流頻率來避開50Hz工頻干擾，由于信號頻率與干擾頻率不同，就可以通過濾波器來濾除工頻干擾，從而提高測量精度。異頻法由于采用的測試電流較小，因此設備小巧，布線勞動強度大大減輕。
但是，工頻接地電阻是指接地體在工頻電流下呈現出的阻抗，而異頻法采用的測試電流頻率不為工頻,因此其測量的工頻等效性較差，有悖于電力系統規程規定的工頻等效性要求。采用的測試頻率與工頻相差愈遠則等效性愈差，即測量誤差越大。為了保證測試的準確性，測試電流的波形必須為正弦波，且測試頻率與工頻不能相差太遠。早在70年代，美國、日本等國就規定了測試頻率與工頻之差不能超過10Hz,我國也于2004年制定了DL/T845.2標準，該標準規定了測試頻率與工頻50Hz的頻率偏差不宜超過±10Hz，也就是說測試頻率須在40∽60Hz之間。本儀器采用45Hz和55Hz兩種頻率進行測量，再計算出50Hz下的等效阻抗，因此測量的準確性進一步得到提高。
二、儀器特點
1、測量的等效性好。測試頻率僅與工頻相差僅為5Hz，使用45Hz和55Hz兩種頻率進行測量。
2、抗干擾能力強。本儀器采用異頻法測量，配合現代軟硬件濾波技術，使得儀器具有很高的抗干擾性能，測試數據穩定可靠。
3、本儀器體積小、重量輕，方便攜帶。
4、布線勞動量小，無需大電流線。
5、操作簡單。全中文智能化操作,直接顯示出接地電阻值,并可現場打印出測量結果。
三、主要技術指標
1、測量精度：0--10Ω 2%
10--50Ω 5%
2、分辨率：0.001Ω
3、測試頻率：45Hz、55Hz
4、最大輸出電流5A
5、最大輸出電壓:100V
6、測量線要求： 電流線銅芯截面積≥2.5 mm2
電壓線銅芯截面積≥2.5mm2
7、供電電源：AC220V±10％，50Hz
8、外形尺寸：40cm×32cm×18cm
9、儀器重量：8kg
四、測試原理
本儀器采用電壓電流法測量地網的接地電阻值，布線方式采用三極法。
儀器內部結構如圖1所示。異頻電源可輸出頻率為45Hz和55Hz的測試電流，通過儀器面板上的E、C兩個端子輸出，其輸出頻率受微電腦系統控制。電壓放大器為一個高輸入阻抗放大器，它將P1、P2兩端的電壓放大后送給濾波器。電流放大器將從電流互感器取得的電流信號進行放大后送給濾波器。兩濾波器用于濾除干擾信號，只允許有用信號通過，其輸出送給A/D轉換器(模/數轉換器)。A/D轉換器將電壓和電流模擬信號變換為數字信號后送給微電腦系統。微電腦系統對取得的電壓電流數據再進行數字濾波以進一步抑制干擾，然后計算出電壓V和電流I,最后計算出接地電阻值R=V/I。這樣，通過硬件濾波器和軟件濾波器后，信噪比大大提高，干擾得到有效抑制，因此測量結果穩定可靠。測量結果通過液晶屏顯示，也可通過微型打印機打印出來。
