直流接地探測
.jpg)
DJJ-II型直流接地探測裝置_3
產品簡介
DJJ型直流接地探測裝置 DJJ型探測裝置應用于電力系統查找直流接地故障的專用工具。操作時不影響設備的運行，在不斷直流電源的情況下，進行探測接地點。本儀器高阻抗輸出不影響直
訂購熱線：021-54358329
產品介紹
DJJ型直流接地探測裝置
DJJ型探測裝置應用于電力系統查找直流接地故障的專用工具。操作時不影響設備的運行，在不斷直流電源的情況下，進行探測接地點。本儀器高阻抗輸出不影響直流母線正常運行。本裝置由信號源和探測器兩大部分組成。
一、 操作步驟
1.按照接線柱標號，將信號源輸出標有紅色記號U+輸出端接入直流母線正電源，將標有黃色記號U-輸出端接入直流母線負電源（切勿接錯）此時信號燈亮。
2.合上信號源交流電源開關，再合上輸出信號開關、信號燈閃光，輸出端子上即有低頻信號輸出。
3.核對信號燈亮后，將裝置接地與被測系統接地相連。
4.正確選擇信號幅度開關、母線使用-220V、-110V直流電源時使用信號幅度為U，母線使用48V直流電源時，選用信號幅度為1/2U。
5.打開卡鉗表邊上電源開關，用探測器卡鉗表卡在被測線路上逐一測量各條出線的正極或負極回路，卡表指針有明顯的指示側說明故障點即在此回路中。
二、注意事項：
1.要按操作步驟逐項進行操作，不可顛倒。
2.如發現接上U+和U-直流電源后，指示燈不亮，應對裝置進行檢查，排除故障后方可使用。
3.探測器卡鉗表遠離信號源0.5米以上避免影響測量的精度。
4.更換接收器電池時，只需打開表頭底部電源盒即可調換。
5.U+紅線接直流母線正極、U–黃線接直流母線負極，嚴禁接錯。
6.信號源接至直流母線后不必移動，直到尋到故障后再取下，測量時只需逐一移動卡鉗表位置就能尋故障。

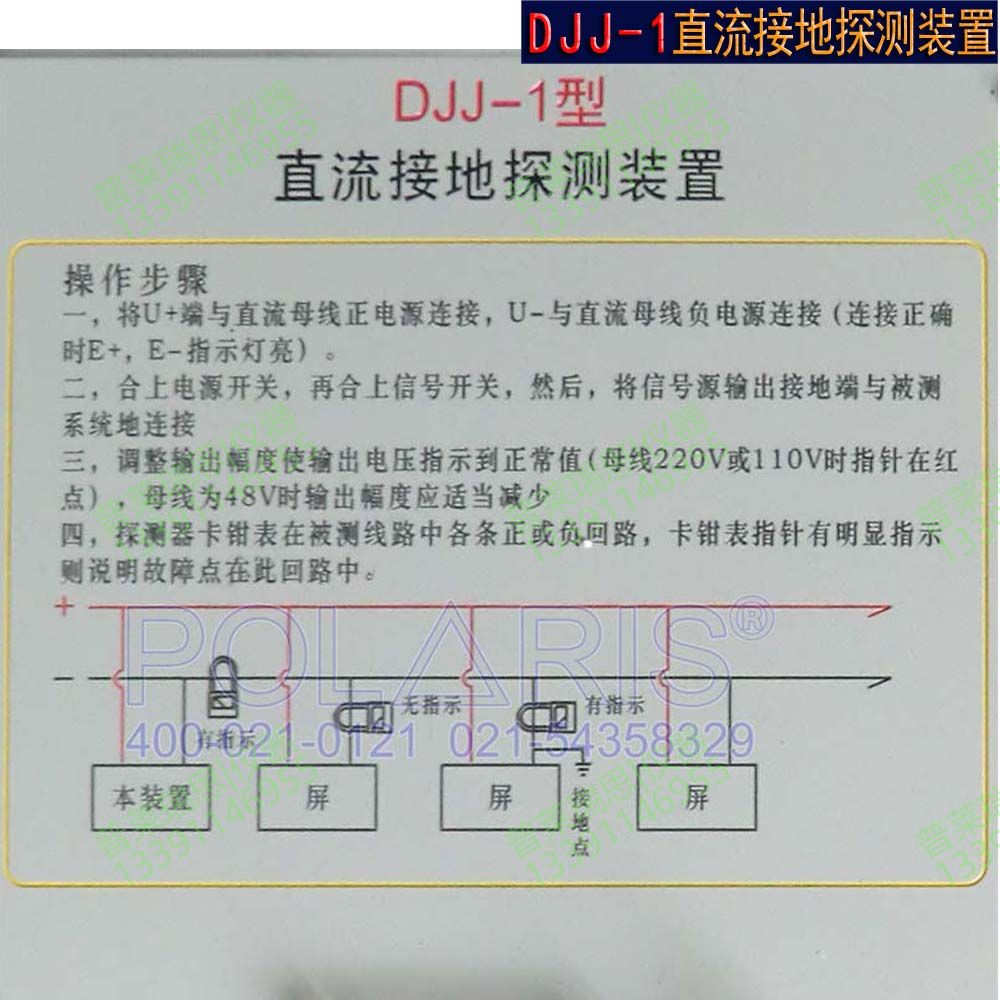

三、操作時尋找故障點示意圖 （見儀器面板的示意圖）。
四、主要性能指示：
1.裝置靈敏度≥20kΩ
2.信號源電源使用交流220V±10% 50HZ
3.探測儀卡鉗表電源±9V
4.可測量220V、110V、48V直流接地
5.測量220V、110V直流接地時，信號源輸出設U的幅度，如靈敏度太高也可設1/2U的幅度。
6.測量48V直流接地時，信號源輸出置1/2U的幅度。
7.抗干擾性能好。
五、保用期限
用戶遵守產品的保管運輸安裝和使用規則的條件下，自廠發貨日起十二個月內產品因制造質量不良而發生損壞或不能正常工作時，廠方負責免費修理。
DJJ型探測裝置應用于電力系統查找直流接地故障的專用工具。操作時不影響設備的運行，在不斷直流電源的情況下，進行探測接地點。本儀器高阻抗輸出不影響直流母線正常運行。本裝置由信號源和探測器兩大部分組成。
一、 操作步驟
1.按照接線柱標號，將信號源輸出標有紅色記號U+輸出端接入直流母線正電源，將標有黃色記號U-輸出端接入直流母線負電源（切勿接錯）此時信號燈亮。
2.合上信號源交流電源開關，再合上輸出信號開關、信號燈閃光，輸出端子上即有低頻信號輸出。
3.核對信號燈亮后，將裝置接地與被測系統接地相連。
4.正確選擇信號幅度開關、母線使用-220V、-110V直流電源時使用信號幅度為U，母線使用48V直流電源時，選用信號幅度為1/2U。
5.打開卡鉗表邊上電源開關，用探測器卡鉗表卡在被測線路上逐一測量各條出線的正極或負極回路，卡表指針有明顯的指示側說明故障點即在此回路中。
二、注意事項：
1.要按操作步驟逐項進行操作，不可顛倒。
2.如發現接上U+和U-直流電源后，指示燈不亮，應對裝置進行檢查，排除故障后方可使用。
3.探測器卡鉗表遠離信號源0.5米以上避免影響測量的精度。
4.更換接收器電池時，只需打開表頭底部電源盒即可調換。
5.U+紅線接直流母線正極、U–黃線接直流母線負極，嚴禁接錯。
6.信號源接至直流母線后不必移動，直到尋到故障后再取下，測量時只需逐一移動卡鉗表位置就能尋故障。
三、操作時尋找故障點示意圖 （見儀器面板的示意圖）。
四、主要性能指示：
1.裝置靈敏度≥20kΩ
2.信號源電源使用交流220V±10% 50HZ
3.探測儀卡鉗表電源±9V
4.可測量220V、110V、48V直流接地
5.測量220V、110V直流接地時，信號源輸出設U的幅度，如靈敏度太高也可設1/2U的幅度。
6.測量48V直流接地時，信號源輸出置1/2U的幅度。
7.抗干擾性能好。
五、保用期限
用戶遵守產品的保管運輸安裝和使用規則的條件下，自廠發貨日起十二個月內產品因制造質量不良而發生損壞或不能正常工作時，廠方負責免費修理。
