| 產品型號 | 核相電壓 | 普通核相距離 | 衛星核相距離 | |
| EC1500 | 無線高壓核相儀 | AC 10V-500kV | 200m | — |
| EC1500A | 遠程無線高壓核相儀 | AC 10V-500kV | 200m | 5000m |
| EC1500B | 衛星授時遠程高壓核相儀 | AC 10V-500kV | 200m | 500km |
| EC1600 | 無線高壓核相儀 | AC 220V～220kV | 60m | — |
一、主要功能
應用于500kV以下電力線路、高壓開關柜（中置柜、環網柜等）或變電所核相、相位測試、相序判斷及驗電等。
核相電壓：10V～500kV
核相距離：200m
相位量程：0°～360°
頻率量程：45.0Hz～65.0Hz
EC1500無線高壓核相儀是專為高壓線路及高壓開關柜（中置柜、環網柜等）核相而精心設計制造的，儀表突破傳統核相器電壓等級限制問題，可以在極低電壓線路中核相，完全實現從10V～500kV電壓自動核相，無需根據電壓等級購置多套核相儀，節省成本，減少攜帶，省時快捷。本核相儀無線傳輸距離遠，核相距離達260米（在空曠場地）。本核相儀還具有測試相位、頻率、相序、變壓器組別判斷等功能，還有驗電及電壓等級顯示功能。當線路電壓超過110kV，必須使用非接觸核相，核相時將探測器的金屬探鉤逐漸靠近導線，當感應到電場信號即可完成核相，無需直接接觸高壓導線，安全快速。用于環網柜核相時，探測器必須使用探針及環網柜測試線。

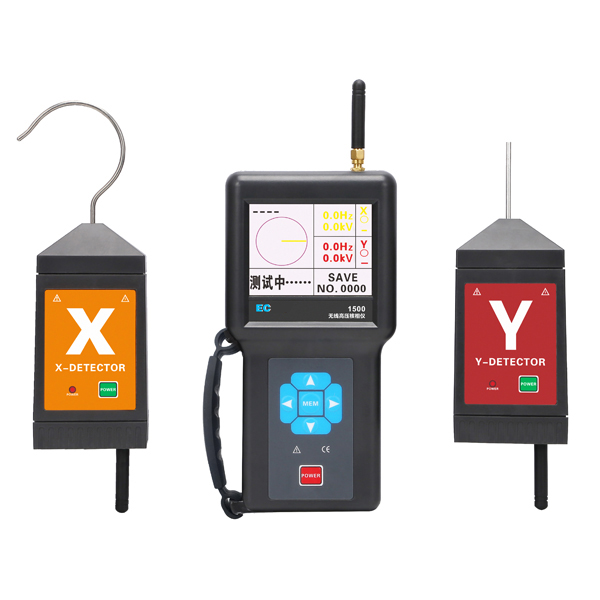

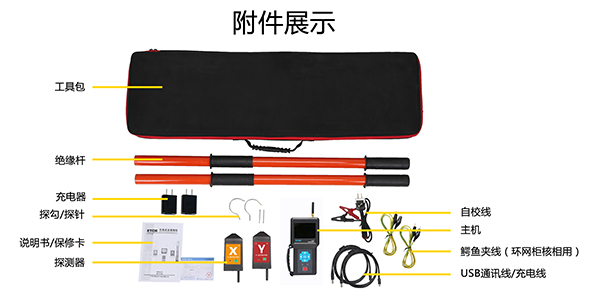

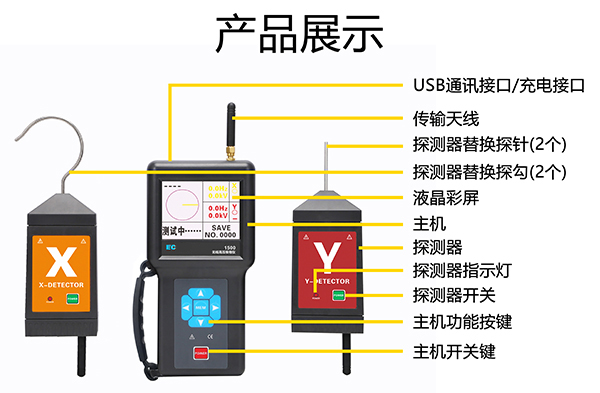

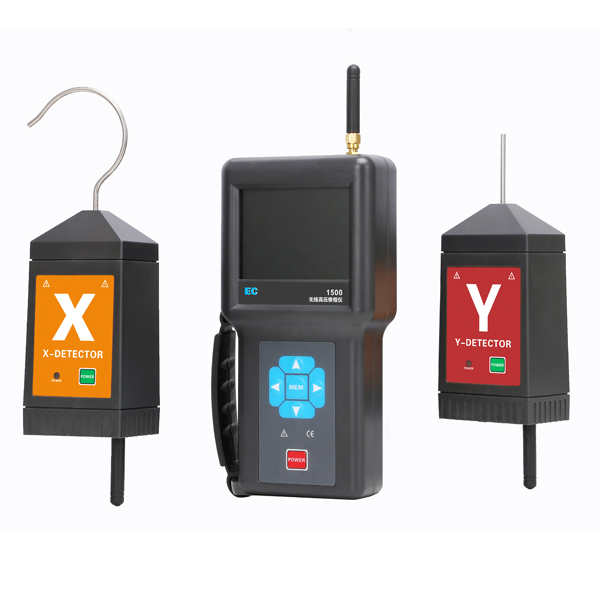

EC1500無線高壓核相儀由主機、探測器、伸縮絕緣桿、監測軟件、USB通訊線等組成，主機采用3.5寸真彩液晶屏，可以同屏顯示相位、頻率、相序及核相結果；向量圖指示、相位指示，清晰直觀；具有“X信號正常、Y信號正常、同相、異相”等語音提示功能，使測試更簡單輕松。監測軟件具有在線實時監控、歷史數據查詢、向量圖指示、相位指示功能；具有歷史數據讀取、查閱、保存、打印等功能。
二、產品特點
1.采用無線傳輸技術、核相距離200米，核相準確操作便捷。
2.語音提示：“X信號正常、Y信號正常、同相、異相”。
3.采用3.5寸LCD彩屏，可同屏顯示相位、頻率、相序、及核相結果，動態向量圖指示，清晰直觀。
4.儀表還具有驗電功能，并可顯示電壓等級。
5.數據存儲功能，能存儲200組數據。USB接口數據上傳功能，存儲數據可以上傳電腦，保存打印。
三、量程及精度
| 測量功能 | 量程 | 精度 | 分辨率 |
| 相位 | 0°～360° | ≤±8° | 1° |
| 頻率 | 45.0Hz～65.0Hz | ≤±2Hz | 0.1Hz |
四、其他參數
|
功 能 |
高壓線路及高壓開關柜（中置柜、環網柜等）核相、頻率、相位、相序測試及驗電 |
|
電 源 |
主 機：3.7V,2600mAh充電鋰電池 探測器: 3.7V,1000mAh充電鋰電池 |
|
核相方式 |
接觸式核相：≤110kV線路時 非接觸式核相：≥10kV并且≤110kV顯示時，可以在線纜絕緣皮上進行核相；當線路電壓＞110kV時，必須采用非接觸核相。 |
|
核相電壓 |
AC 10V～500kV |
|
核相距離 |
200m |
|
相別定性 |
同相:－20°～20°；異相: 100°～140°和220°～260° |
|
量 程 |
測試相位：0°～360° |
|
測試頻率：45.0Hz～65.0Hz |
|
|
精 度 |
相位：≤±8° |
|
頻率：≤±2Hz |
|
|
分 辯 率 |
相位：1° 頻率：0.1Hz |
|
發射頻率 |
433MHz、315MHz |
|
LCD尺寸 |
3.5寸彩屏；顯示域：71mm×53mm |
|
相位指示 |
向量圖及數字同時顯示 |
|
電源指示 |
探測器具有綠色電源指示燈 |
|
驗電指示 |
“嘟--嘟--嘟”蜂鳴聲 |
|
電壓顯示 |
顯示電壓等級 |
|
顯示速率 |
2次/秒 |
|
數據存儲 |
200組(掉電不會丟失數據) |
|
自動關機 |
開機約15分鐘儀表將自動關機 |
|
電池電壓 |
主機電池4格電量顯示，當只有1格或0格時，請充電；探測器當指示燈快速閃爍時，表示電池電壓低請充電。 |
|
額定電流 |
探測器：30mA max；主機：150mA max |
|
儀表質量 |
儀器：約950g(含電池)；包裝及絕緣桿的總質量：約3.0kg |
|
儀器尺寸 |
主機195mm×100mm×45mm；探測器130mm×65mm×45mm |
|
絕緣桿長度 |
約4500mm |
|
絕緣試驗 |
絕緣桿拉伸后兩端：AC 220kV/rms 主機、探測器：AC3700V/rms(外露金屬與塑料外殼間) |
|
外界干擾 |
無特強電磁場；無433MHz 、315MHz同頻干擾 |
|
工作溫濕度 |
-10℃～40℃；80%RH以下 |
|
存放溫濕度 |
-10℃～60℃；70%RH以下 |
|
防護等級 |
IP63 |
|
適合安規 |
GB13398－92、GB311.1－311.6－8、3DL408－91標準和國家新頒布電力行業標準《帶電作業用1kV～35kV便攜式核相器通用技術條件DL/T 971-2017》要求 |
|
符合IEC61481－A2；2004；IEC 61243－1 ed.2:2003標準 |
