| 產品型號 | 核相電壓 | 普通核相距離 | 衛星核相距離 | |
| ETCR1500 | 無線高壓核相儀 | AC 10V-500kV | 200m | — |
| ETCR1500A | 遠程無線高壓核相儀 | AC 10V-500kV | 200m | 5000m |
| ETCR1500B | 衛星授時遠程高壓核相儀 | AC 10V-500kV | 200m | 500km |
| ETCR1600 | 無線高壓核相儀 | AC 220V～220 | 60m | — |
應用于500kV以下電力線路、高壓開關柜（中置柜、環網柜等）或變電所遠程核相、相位測試、相序判斷及驗電等。
核相電壓：10V～500kV
衛星核相距離：5000m
普通核相距離：200m
相位量程：0°～360°
頻率量程：45.0Hz～65.0Hz
EC1500A遠程高壓核相儀是同時具備超遠距離核相和普通近距離核相功能，具有衛星精準授時功能，實現遠距離核相、近距離普通、地下室核相、礦井下核相，授時精度小于20nS，可以同時接收六種衛星授時系統的GNSS信號，并且實現聯合授時，確保核相精準。普通核相距離200米（在空曠場所），衛星核相距離5000米。本核相儀既可以高壓線路，還可以在高壓開關柜（中置柜、環網柜等）進行核相，突破傳統核相器電壓等級限制問題，可以在極低電壓線路中核相，完全實現從10V～500kV電壓自動核相，操作簡易，省時快捷。同時還具有測試相位、頻率、相序、變壓器組別判斷等功能，以及驗電及電壓等級顯示功能。當線路電壓超過110kV，必須使用非接觸核相，核相時將探測器的金屬探鉤逐漸靠近導線，當感應到電場信號即可完成核相，無需直接接觸高壓導線，安全快速。用于環網柜核相時，探測器必須使用探針及環網柜測試線。

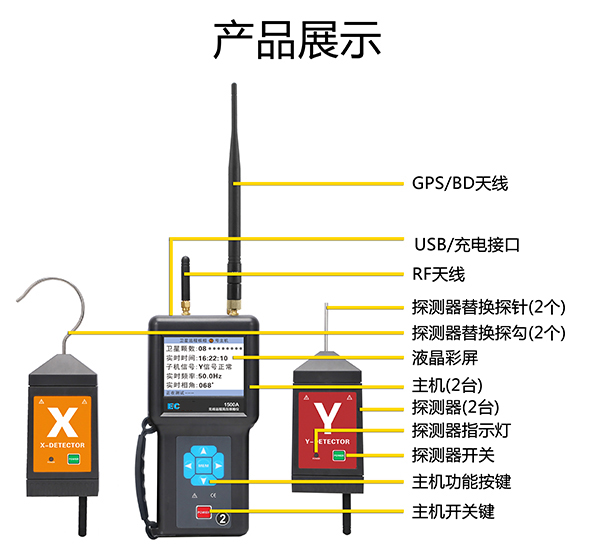

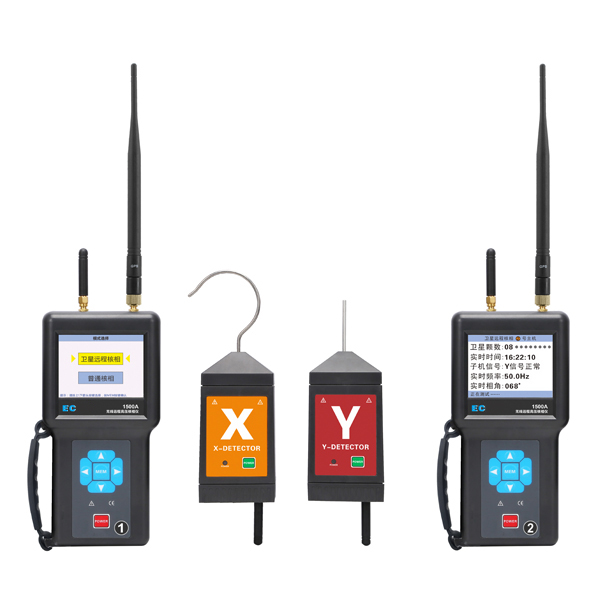

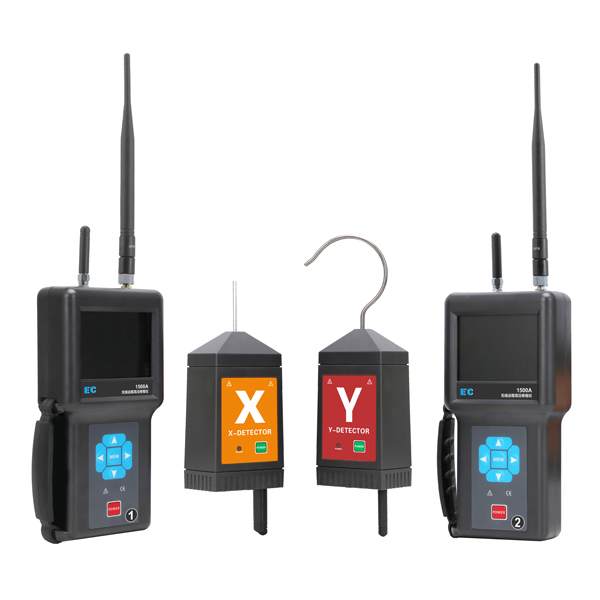

EC1500A遠程高壓核相儀由主機、X探測器,Y探測器、伸縮絕緣桿、監測軟件等組成，主機采用3.5寸真彩液晶屏，可以同屏顯示相位、頻率、相序及核相結果；向量圖指示、相位指示，清晰直觀；具有“X信號正常、Y信號正常、同相、異相”等語音提示功能，使測試更簡單輕松。
產品特點
1.采用衛星授時無線傳輸技術、核相距離5000m，授時精度高、核相準確操作便捷。
2.語音提示：“X信號正常、Y信號正常、同相、異相”。
3.采用3.5寸LCD彩屏，可同屏顯示相位、頻率、相序、及核相結果，動態向量圖指示，清晰直觀。
4.儀表還具有驗電功能，可顯示電壓等級。
5.數據存儲功能，能存儲200組數據。
一、量程及精度
| 測量功能 | 量程 | 精度 | 分辨率 |
| 相位 | 0°～360° | ≤±10° | 1° |
| 頻率 | 45.0Hz～65.0Hz | ≤±2Hz | 0.1Hz |
二、其它參數
|
功 能 |
無線高壓衛星核相、頻率、相位、相序、驗電測試，高壓開關柜（中置柜、環網柜等核相） |
|
核相模式 |
衛星遠程核相模式、近距離普通核相模式 |
|
電 源 |
主 機：3.7V,2600mAh充電鋰電池 探測器: 3.7V,1000mAh充電鋰電池 |
|
核相方式 |
接觸式核相：≤110kV線路時 非接觸式核相：≥10kV并且≤110kV顯示時，可以在線纜絕緣皮上進行核相；當線路電壓＞110kV時，必須采用非接觸核相。 |
|
核相電壓 |
AC 10V～500kV |
|
衛星核相距離 |
5000m |
|
普通核相距離 |
200m |
|
相別定性 |
同相:－20°～20°；異相: 100°～140°和220°～260° |
|
量 程 |
測試相位：0°～360° |
|
測試頻率：45.0Hz～65.0Hz |
|
|
精 度 |
相位：≤±10° |
|
頻率：≤±2Hz |
|
|
分 辯 率 |
相位：1° 頻率：0.1Hz |
|
LCD尺寸 |
3.5寸真彩屏；顯示域：71mm×53mm |
|
驗電指示 |
“嘟--嘟--嘟”蜂鳴聲 |
|
電壓顯示 |
顯示電壓等級 |
|
衛星授時精度 |
小于20nS |
|
搜星指示 |
搜索衛星時動態顯示“----”符號 |
|
搜星時間 |
首次搜星時間約2分鐘，搜星成功后第二次開機搜星時間約15秒，后續熱啟動約1秒。 |
|
無衛星持續時間 |
搜星成功后，到無衛星信號嘗試繼續核相，可持續1小時，完全滿足地下室核相、電房室內核相等 |
|
自動切換 授時模式 |
根據衛星信號強弱，自動切換衛星接收核相與授時核相，無需選擇衛星模式還是授時模式。 |
|
顯示速率 |
2次/秒 |
|
數據存儲 |
200組(掉電不會丟失數據) |
|
自動關機 |
普通核相模式開機約15分鐘無操作自動關機 衛星遠程核相模式開機約45分鐘無操作自動關機 |
|
電池電壓 |
主機電池4格電量顯示，當只有1格或0格時，請充電；探測器當指示燈快速閃爍時，表示電池電壓低請充電。 |
|
額定電流 |
探測器：30mA max；主機：150mA max |
|
儀表質量 |
儀器：約950g(含電池)；包裝及絕緣桿的總質量：約3.0kg |
|
儀器尺寸 |
主機195mm×100mm×45mm；探測器130mm×65mm×45mm |
|
絕緣桿長度 |
約4500mm |
|
絕緣試驗 |
絕緣桿拉伸后兩端：AC 220kV/rms 主機、探測器：AC3700V/rms(外露金屬與塑料外殼間) |
|
外界干擾 |
無特強電磁場；無433MHz 、315MHz同頻干擾 |
|
工作溫濕度 |
-10℃～40℃；80%RH以下 |
|
存放溫濕度 |
-10℃～60℃；70%RH以下 |
|
適合安規 |
GB13398－92、GB311.1－311.6－8、3DL408－91標準和國家電力行業標準《帶電作業用1kV～35kV便攜式核相器通用技術條件DL/T 971-2017》要求 |

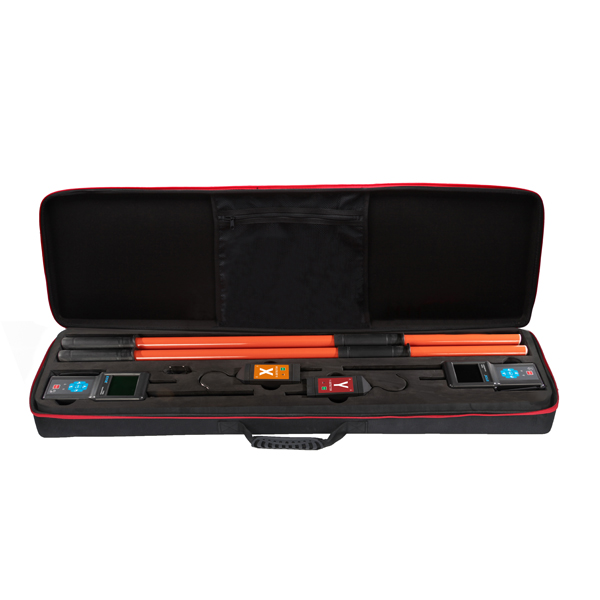

二、產品清單
|
主機 |
2臺 |
|
探測器 |
2臺 |
|
探鉤、探針 |
各2根 |
|
自校線 |
1條 |
|
鱷魚夾線（環網柜核相用） |
2條 |
|
USBmini線（充電用） |
3條 |
|
儀表包 |
1個 |
|
充電器 |
3個 |
|
伸縮絕緣桿 |
2根 |
|
用戶手冊、保修卡、合格證 |
1份 |

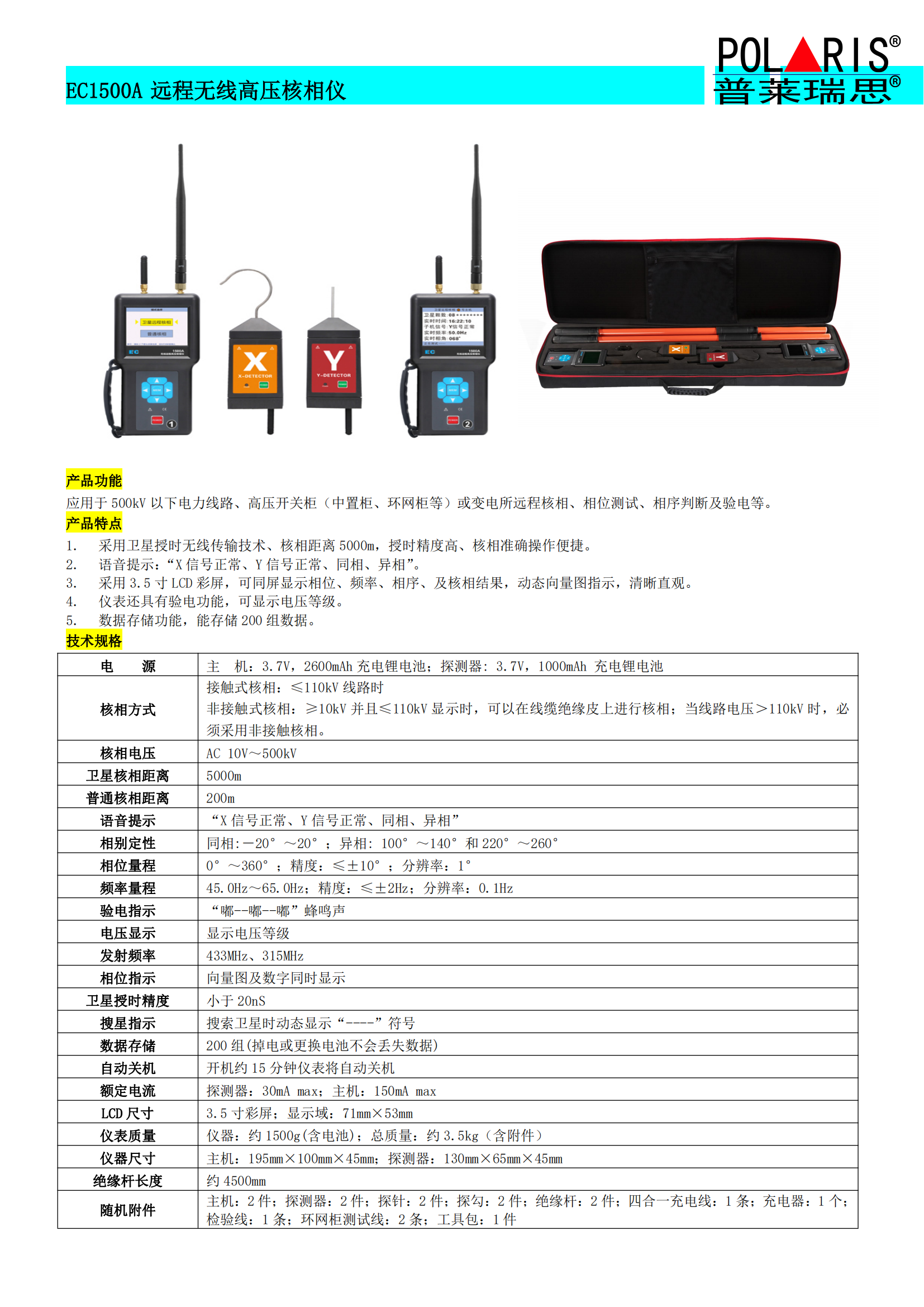

二、彩色頁面
