| 產品型號 | 核相電壓 | 普通核相距離 | 衛星核相距離 | |
| EC1500 | 無線高壓核相儀 | AC 10V-500kV | 200m | — |
| EC1500A | 遠程無線高壓核相儀 | AC 10V-500kV | 200m | 5000m |
| EC1500B | 衛星授時遠程高壓核相儀 | AC 10V-500kV | 200m | 500km |
| EC1600 | 無線高壓核相儀 | AC 220V～220kV | 60m | — |
主要功能
應用于500kV以下電力線路、高壓開關柜（中置柜、環網柜等）或變電所遠程核相、相位測試、相序判斷及驗電等。
核相電壓：10V～500kV
普通核相距離：200m
衛星核相距離：500km
相位量程：0°～360°
頻率量程：45.0Hz～65.0Hz
EC1500B衛星授時遠程高壓核相儀是同時具備超遠距離核相和普通近距離核相功能，具有衛星精準授時功能，實現超遠距離核相、近距離普通、地下室核相、礦井下核相，授時精度小于20nS，可以同時接收六種衛星授時系統的GNSS信號，并且實現聯合授時，確保核相精準。普通核相距離200米（在空曠場所），衛星核相距離500公里。本核相儀既可以高壓線路，還可以在高壓開關柜（中置柜、環網柜等）進行核相，突破傳統核相器電壓等級限制問題，可以在極低電壓線路中核相，完全實現從10V～500kV電壓自動核相，操作簡易，省時快捷。同時還具有測試相位、頻率、相序、變壓器組別判斷等功能，以及驗電、電壓等級顯示功能。當線路電壓超過110kV，必須使用非接觸核相，核相時將探測器的金屬探鉤逐漸靠近導線，當感應到電場信號即可完成核相，無需直接接觸高壓導線，安全快速。用于環網柜核相時，探測器必須使用探針及環網柜測試線。

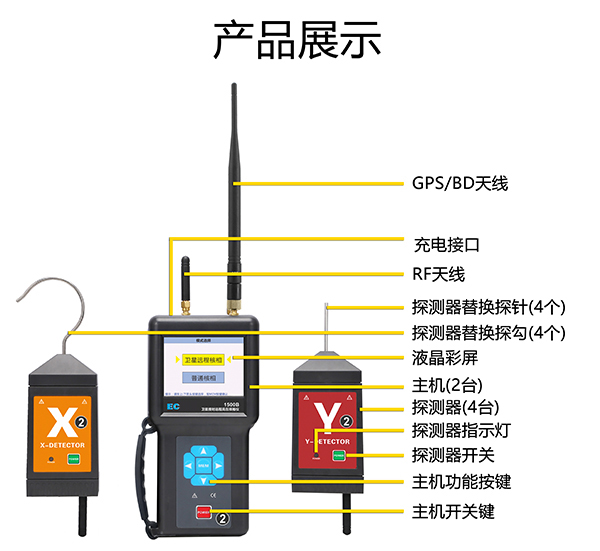

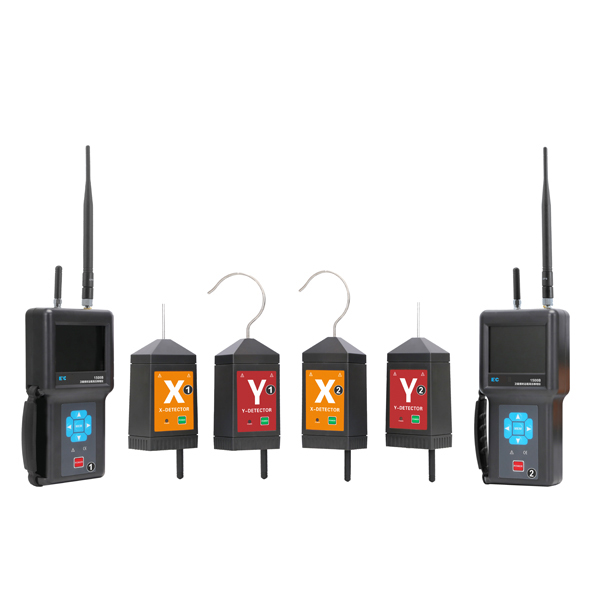

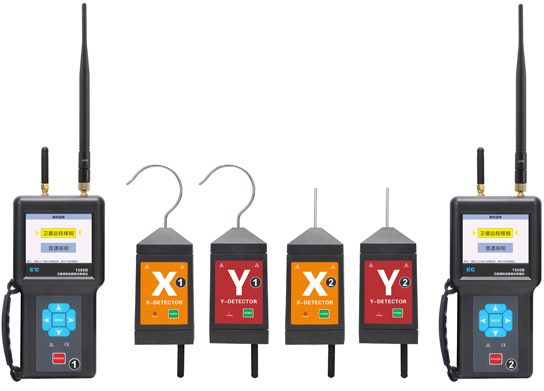

EC1500B衛星授時遠程高壓核相儀由2套儀器組成，每套儀器包括主機、X探測器,Y探測器、伸縮絕緣桿、監測軟件等，主機采用3.5寸真彩液晶屏，可以同屏顯示相位、頻率、相序及核相結果；向量圖指示、相位指示，清晰直觀；具有“X信號正常、Y信號正常、同相、異相”等語音提示功能，使測試更簡單輕松。
產品特點
1.采用衛星授時無線傳輸技術、核相距離500km，授時精度高、核相準確操作便捷。
2.語音提示：“X信號正常、Y信號正常、同相、異相”。
3.采用3.5寸LCD彩屏，可同屏顯示相位、頻率、相序、及核相結果，動態向量圖指示，清晰直觀。
4.儀表還具有驗電功能，可顯示電壓等級。 數據存儲功能，能存儲200組數據。
一、量程及精度
| 測量功能 | 量程 | 精度 | 分辨率 |
| 相位 | 0°～360° | ≤±10° | 1° |
| 頻率 | 45.0Hz～65.0Hz | ≤±2Hz | 0.1Hz |
二、其它參數
| 功能 | 無線高壓衛星核相、頻率、相位、相序、驗電測試，高壓開關柜（中置柜、環網柜等核相） |
| 核相模式 | 衛星遠程核相模式、近距離普通核相模式 |
| 電源 |
主 機：3.7V,2600mAh充電鋰電池 探測器: 3.7V,1000mAh充電鋰電池 |
| 核相方式 |
接觸式核相：≤110kV線路時 非接觸式核相：≥10kV并且≤110kV顯示時，可以在線纜絕緣皮上進行核相；當線路電壓＞110kV時，必須采用非接觸核相。 |
| 核相電壓 | AC 10V～500kV |
| 衛星核相距離 | 500km |
| 普通核相距離 | 200m |
| 相別定性 | 同相:－20°～20°；異相: 100°～140°和220°～260° |
| 量程 | 測試相位：0°～360° |
| 測試頻率：45.0Hz～65.0Hz | |
| 精 度 | 相位：≤±10° |
| 頻率：≤±2Hz | |
| 分辯率 | 相位：1° 頻率：0.1Hz |
| LCD尺寸 | 3.5寸真彩屏；顯示域：71mm×53mm |
| 驗電指示 | “嘟--嘟--嘟”蜂鳴聲 |
| 電壓顯示 | 顯示電壓等級 |
| 衛星授時精度 | 小于20nS |
| 搜星指示 | 搜索衛星時動態顯示“----”符號 |
| 搜星時間 | 首次搜星時間約2分鐘，搜星成功后第二次開機搜星時間約15秒，后續熱啟動約1秒。 |
| 無衛星持續時間 | 搜星成功后，到無衛星信號嘗試繼續核相，可持續1小時，完全滿足地下室核相、電房室內核相等 |
|
自動切換 授時模式 |
根據衛星信號強弱，自動切換衛星接收核相與授時核相，無需選擇衛星模式還是授時模式。 |
| 顯示速率 | 2次/秒 |
| 數據存儲 | 200組(掉電不會丟失數據) |
| 自動關機 |
普通核相模式開機約15分鐘無操作自動關機 衛星遠程核相模式開機約45分鐘無操作自動關機 |
| 電池電壓 | 主機電池4格電量顯示，當只有1格或0格時，請充電；探測器當指示燈快速閃爍時，表示電池電壓低請充電。 |
| 額定電流 | 探測器：30mA max；主機：150mA max |
| 儀表質量 | 儀器：950g(含電池)；包裝及絕緣桿的總質量：約3.0kg |
| 儀器尺寸 | 主機195mm×100mm×45mm；探測器130mm×65mm×45mm |
| 絕緣桿長度 | 約4500mm |
| 絕緣試驗 |
絕緣桿拉伸后兩端：AC 220kV/rms 主機、探測器：AC3700V/rms(外露金屬與塑料外殼間) |
| 外界干擾 | 無特強電磁場；無433MHz 、315MHz同頻干擾 |
| 工作溫濕度 | -10℃～40℃；80%RH以下 |
| 存放溫濕度 | -10℃～60℃；70%RH以下 |
| 適合安規 | GB13398－92、GB311.1－311.6－8、3DL408－91標準和國家電力行業標準《帶電作業用1kV～35kV便攜式核相器通用技術條件DL/T 971-2017》要求 |

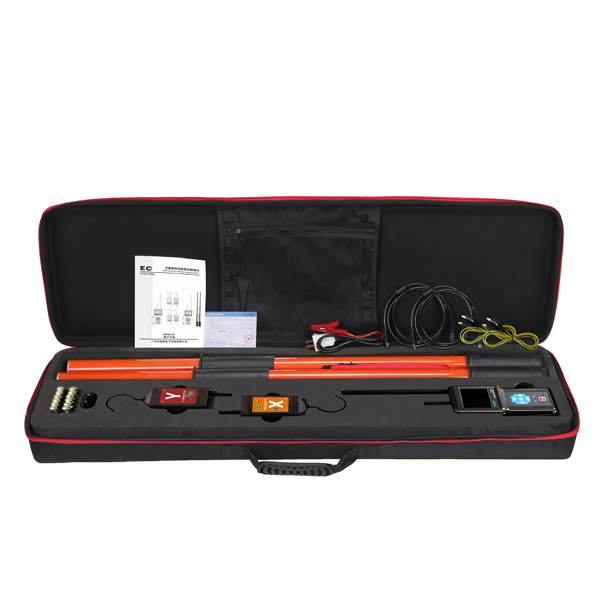

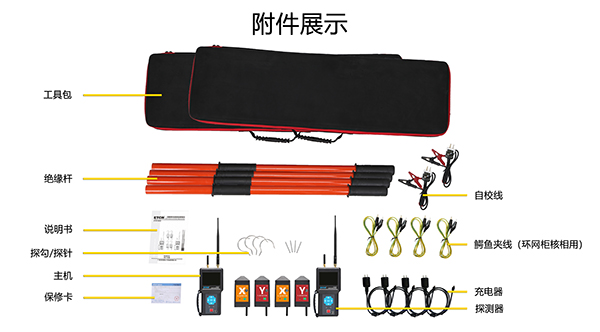

二、產品清單
| 主機 | 2臺 |
| 探測器 | 4臺 |
| 探鉤、探針 | 各4根 |
| 自校線 | 2條 |
| 鱷魚夾線（環網柜核相用） | 4條 |
| USBmini線（充電用） | 4條 |
| 儀表包 | 2個 |
| 充電器 | 4個 |
| 伸縮絕緣桿 | 4根 |
| 用戶手冊 | 1份 |
| 保修卡 | 1份 |
| 合格證 | 1份 |

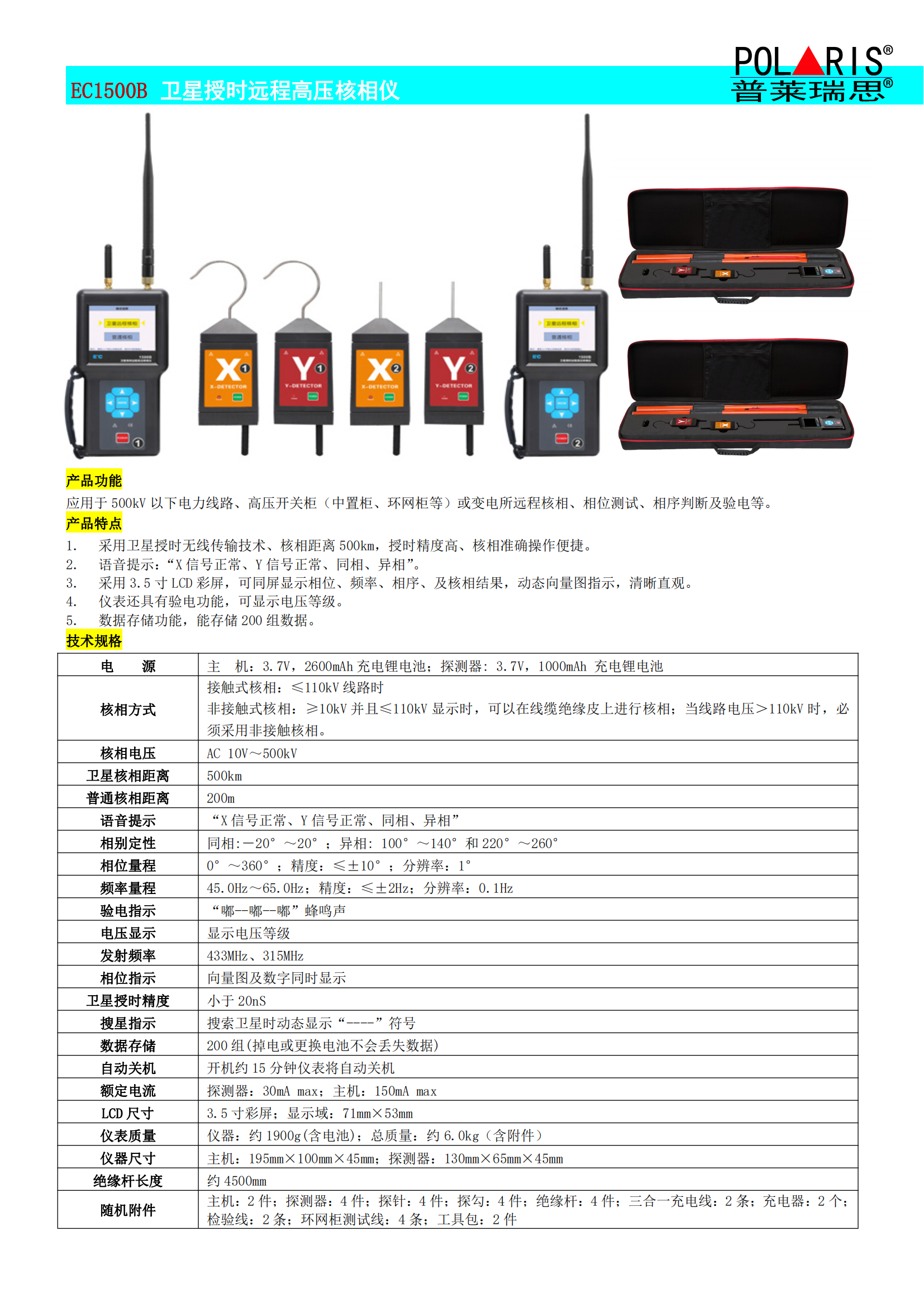

五、彩頁
