主要功能
應用于高壓線路、中置柜、環網柜等場合的核相、相位測試、相序判斷及驗電等。
高壓線路核相電壓：10V～500kV
高壓線路核相距離：200m
環網柜核相電壓：AC 1V～600V
環網柜核相距離：30m
中置柜核相電壓：10kV～35kV
中置柜核相距離：20m
概述

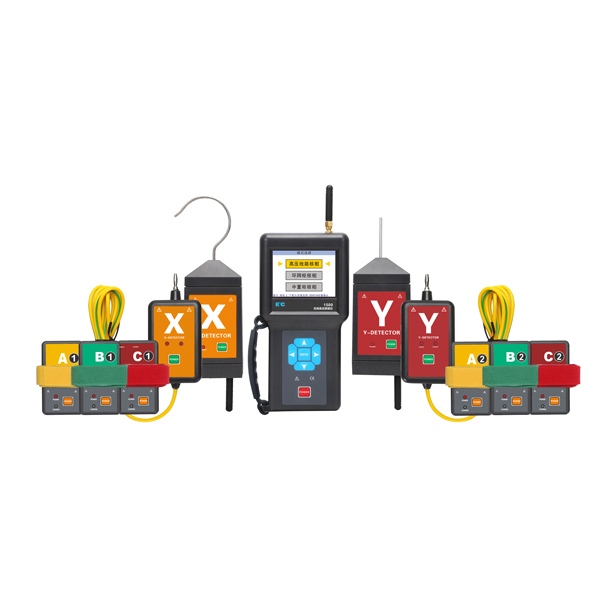

ETCR1560多功能無線高壓核相儀是專為高壓線路、中置柜、環網柜核相而精心設計制造的高性能產品，儀表配置了針對高壓線路、環網柜、中置柜的探測器，應對各種核相場合得心應手。儀表突破傳統核相器電壓等級限制問題，可以在極低電壓線路中核相，完全實現從1V～500kV電壓自動核相，無需根據電壓等級或用途購置多套核相儀，節省成本，減少攜帶，省時快捷。本核相儀還具有測試相位、頻率、相序、變壓器組別判斷等功能，還有驗電及線路電壓顯示功能。 對高壓線路核相時，當線路電壓超過110kV，必須使用非接觸核相，核相時將探測器的金屬探鉤逐漸靠近導線，當感應到電場信號即可完成核相，無需直接接觸高壓導線，安全快速。核相儀由主機、高壓線路探測器、中置柜探測器、環網柜探測器、伸縮絕緣桿、監測軟件、USB通訊線等組成，主機采用3.5寸真彩液晶屏，可以同屏顯示相位、頻率、相序及核相結果；向量圖指示、相位指示，清晰直觀；具有“X信號正常、Y信號正常、同相、異相”等語音提示功能，使測試更簡單輕松。
產品特點

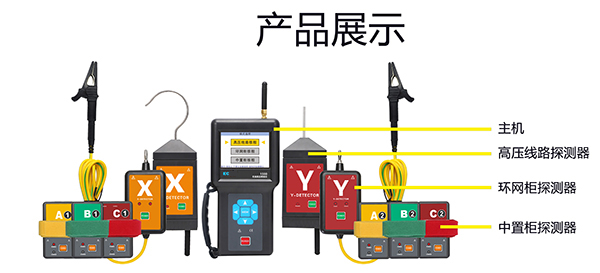

1. 配置3款核相探測器，應對各種核相場合得心應手。
2. 語音提示：“X信號正常、Y信號正常、同相、異相”。
3. 采用3.5寸LCD彩屏，可同屏顯示相位、頻率、相序、及核相結果，動態向量圖指示，清晰直觀。
4. 儀表具有驗電功能，并可顯示110kV以下的線電壓。
5. 數據存儲功能，能存儲200組數據
技術參數
|
高壓線路核相 |
|
|
探測器電源 |
3.7V,1000mAh充電鋰電池 |
|
核相方式 |
接觸式核相：≤110kV線路時 非接觸式核相：≥10kV并且≤110kV顯示時，可以在線纜絕緣皮上進行核相；當線路電壓＞110kV時，必須采用非接觸核相。 |
|
核相電壓 |
AC 10V～500kV |
|
核相距離 |
200m |
|
探測器尺寸 |
130mm×65mm×45mm |
|
探測器重量 |
2個探測器，約400g |
|
絕緣桿長度 |
約4500mm |
|
環網柜核相技術參數 |
|
|
探測器電源 |
3.7V,1000mAh充電鋰電池 |
|
核相方式 |
接觸式核相 |
|
核相電壓 |
AC 1V～600V |
|
核相距離 |
30m |
|
探測器尺寸 |
120mm×54mm×30mm |
|
探測器重量 |
2個探測器，約260g |
|
中置柜核相技術參數 |
|
|
探測器電源 |
3.7V,1000mAh充電鋰電池 |
|
核相方式 |
非接觸式核相 |
|
核相電壓 |
AC 10KV～35KV |
|
核相距離 |
20m |
|
探測器尺寸 |
80mm×46mm×26mm |
|
探測器重量 |
6個探測器，約420g |
|
其它技術參數 |
|
|
主機電源 |
3.7V,2600mAh充電鋰電池 |
|
LCD尺寸 |
3.5寸彩屏；顯示域：71mm×53mm |
|
主機尺寸 |
195mm×100mm×45mm |
|
主機重量 |
約350g |
|
相別定性 |
同相:－20°～20°；異相: 100°～140°和220°～260° |
|
量程 |
測試相位：0°～360° |
|
測試頻率：45.0Hz～65.0Hz |
|
|
精度 |
相位：≤±8° |
|
頻率：≤±2Hz |
|
|
分辯率 |
相位：1°頻率：0.1Hz |
|
發射頻率 |
433MHz、315MHz |
|
相位指示 |
向量圖及數字同時顯示 |
|
電源指示 |
探測器具有綠色電源指示燈 |
|
驗電指示 |
“嘟--嘟--嘟”蜂鳴聲 |
|
電壓顯示 范圍 |
0.4kV～110kV |
|
顯示速率 |
2次/秒 |
|
數據存儲 |
300組(掉電或更換電池不會丟失數據) 高壓線路核相100組，環網柜核相100組，中置柜核相100組 |
|
自動關機 |
開機約15分鐘儀表將自動關機 |
|
電池電壓 |
主機電池4格電量顯示，當只有1格或0格時，請充電；探測器當指示燈快速閃爍時，表示電池電壓低請充電。 |
|
額定電流 |
探測器：30mA max；主機：150mA max |
|
儀表質量 |
約8.38kg（含絕緣桿） |
|
儀表箱尺寸 |
1060mm×300mm×100mm |
|
絕緣試驗 |
絕緣桿拉伸后兩端：AC 220kV/rms 主機、探測器：AC3700V/rms(外露金屬與塑料外殼間) |
|
外界干擾 |
無特強電磁場；無433MHz 、315MHz同頻干擾 |
|
工作溫濕度 |
-10℃～40℃；80%RH以下 |
|
存放溫濕度 |
-10℃～60℃；70%RH以下 |
|
適合安規 |
GB13398－92、GB311.1－311.6－8、3DL408－91標準和國家新頒布電力行業標準《帶電作業用1kV～35kV便攜式核相器通用技術條件DL/T 971-2017》要求 |
|
符合IEC61481－A2；2004；IEC 61243－1 ed.2:2003標準 |
|

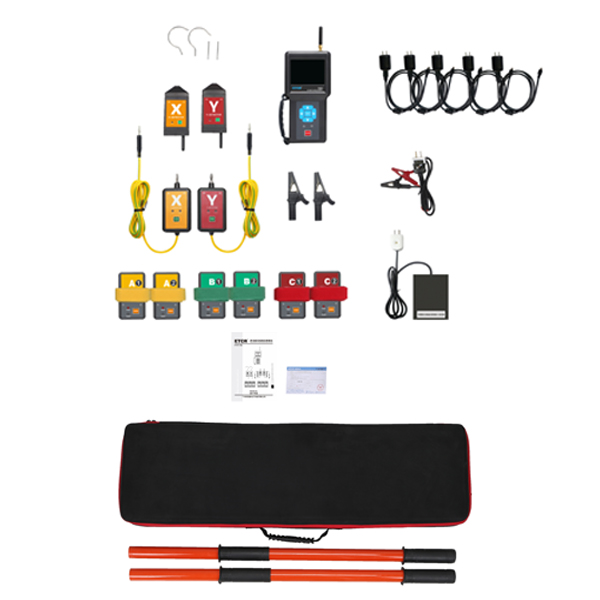

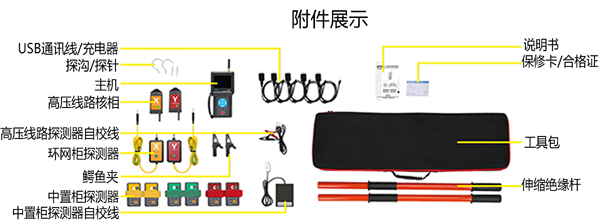

產品清單（包裝附件）
|
主機 |
1臺 |
|
高壓線路探測器 |
2臺 |
|
探鉤、探針（高壓線路核相用） |
各2根 |
|
高壓線路探測器自校線 |
1條 |
|
環網柜探測器 |
2個 |
|
鱷魚夾（環網柜核相用） |
2個 |
|
中置柜探測器 |
6個 |
|
中置柜探測器自校線 |
1個 |
|
三合一充電線 |
1條 |
|
四合一充電線 |
2條 |
|
充電器 |
3個 |
|

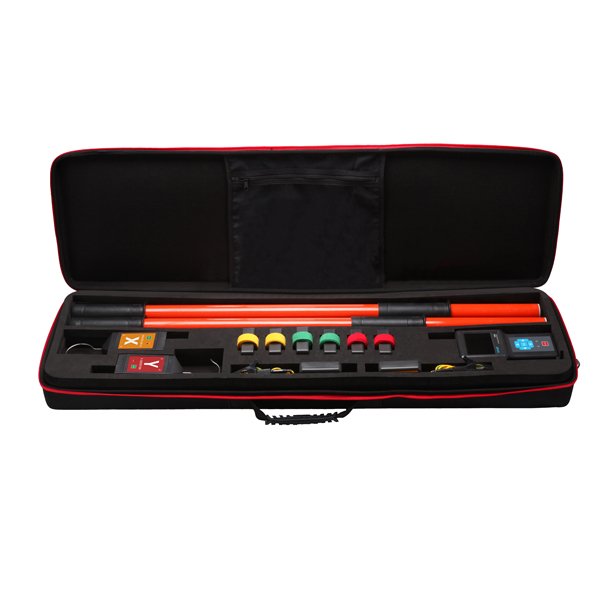

工具包 |
1件 |
|
伸縮絕緣桿 |
2根 |
|
用戶手冊、保修卡、合格證 |
1份 |

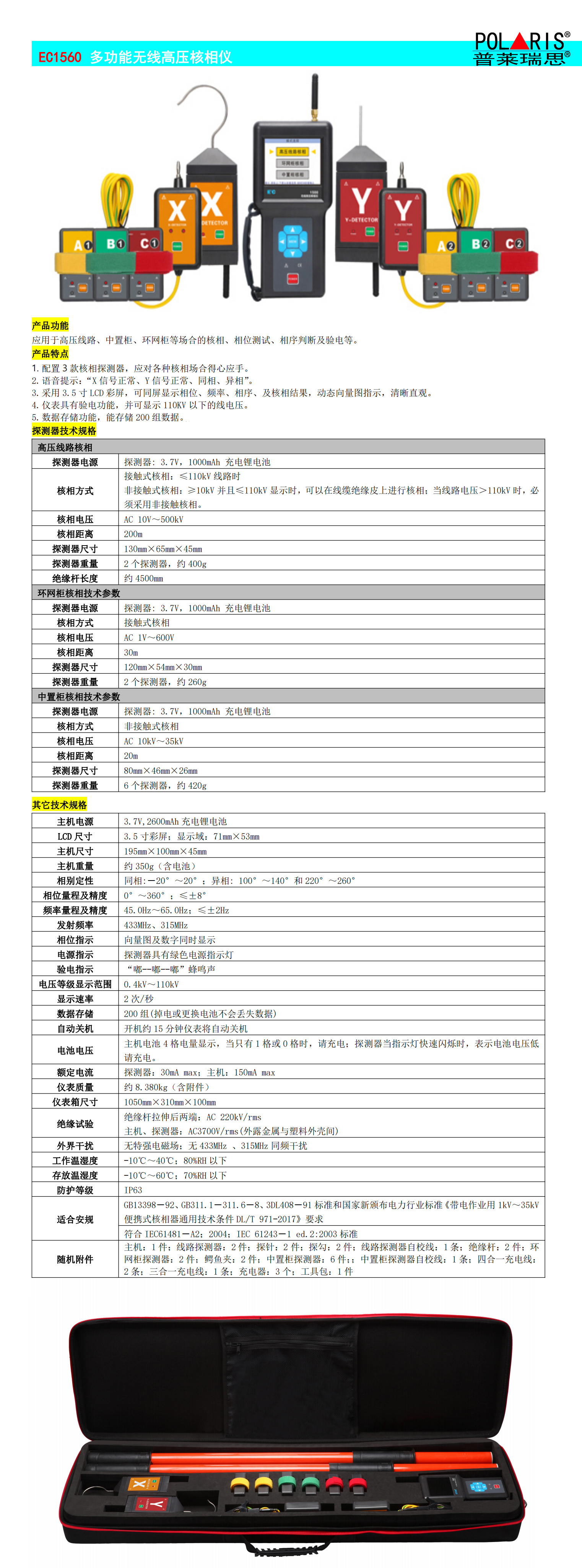

彩圖
彩頁
