主要功能
應用于高壓線路、中置柜、環網柜等場所的遠程核相及近距離核相、相位測試、相序判斷及驗電等。
高壓線路核相核相電壓：AC 10V～500kV
高壓線路核相衛星核相距離：5000m
高壓線路核相普通核相距離：200m
環網柜核相核相電壓：AC 1V～600V
環網柜核相衛星核相距離：5000m
環網柜核相普通核相距離：30m
中置柜核相核相電壓：AC 10kV～35kV
中置柜核相核相距離：20m
概述
EC1560A多功能衛星遠程無線核相儀具有超遠距離衛星授時核相和普通近距離核相功能, 配備專用的高壓線路、中置柜、環網柜核相探測器，儀表采用衛星精準授時技術，實現遠距離核相、近距離普通、地下室核相、礦井下核相，授時精度小于20nS，可以同時接收六種衛星授時系統的GNSS信號，并且實現聯合授時，確保核相精準。普通核相距離200米（在空曠場所），衛星核相距離5000米。本核相儀既可以高壓線路，還可以在高壓開關柜（中置柜、環網柜等）進行核相，突破傳統核相器電壓等級限制問題，可以在極低電壓線路中核相，完全實現從1V～500kV電壓自動核相，操作簡易，省時快捷。同時還具有測試相位、頻率、相序、變壓器組別判斷等功能，以及驗電及電壓等級顯示功能。當線路電壓等級超過110kV，必須使用非接觸核相，核相時將探測器的金屬探鉤逐漸靠近導線，當感應到電場信號即可完成核相，無需直接接觸高壓導線，安全快速。

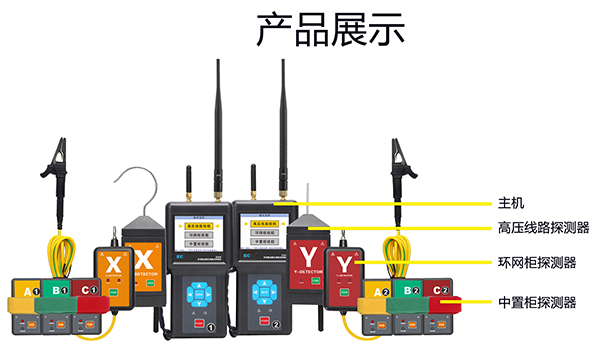

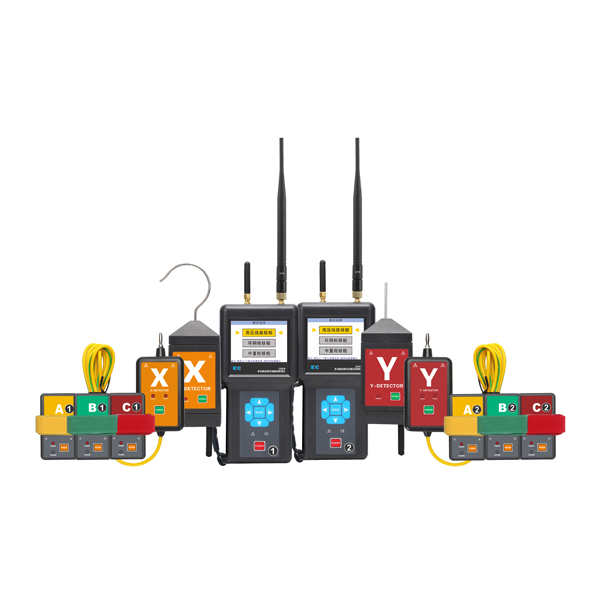

EC1560A多功能衛星遠程無線核相儀由主機、高壓線路探測器、中置柜探測器、環網柜探測器、伸縮絕緣桿、監測軟件、USB通訊線等組成。衛星遠程核相時需使用2臺主機，近距離核相時使用1臺主機。主機采用3.5寸真彩液晶屏，可以同屏顯示相位、頻率、相序及核相結果；向量圖指示、相位指示，清晰直觀；具有“X信號正常、Y信號正常、同相、異相”等語音提示功能，使測試更簡單輕松。 監測軟件具有在線實時監控、歷史數據查詢、向量圖指示、相位指示功能；具有歷史數據讀取、查閱、保存、打印等功能。
產品特點
- 采用衛星授時技術，可進行遠程核相或近距離普通核相。
- 配置3款核相探測器，應對各種核相場合得心應手。
- 語音提示功能：“X信號正常、Y信號正常、同相、異相”。
- 采用5寸LCD彩屏，可同屏顯示相位、頻率、相序、及核相結果，動態向量圖指示，清晰直觀。
- 儀表具有驗電功能，并可顯示110kV以下的線電壓。
- 數據存儲功能，能存儲200組數據。USB接口數據上傳功能，存儲數據可以上傳電腦，保存打印。

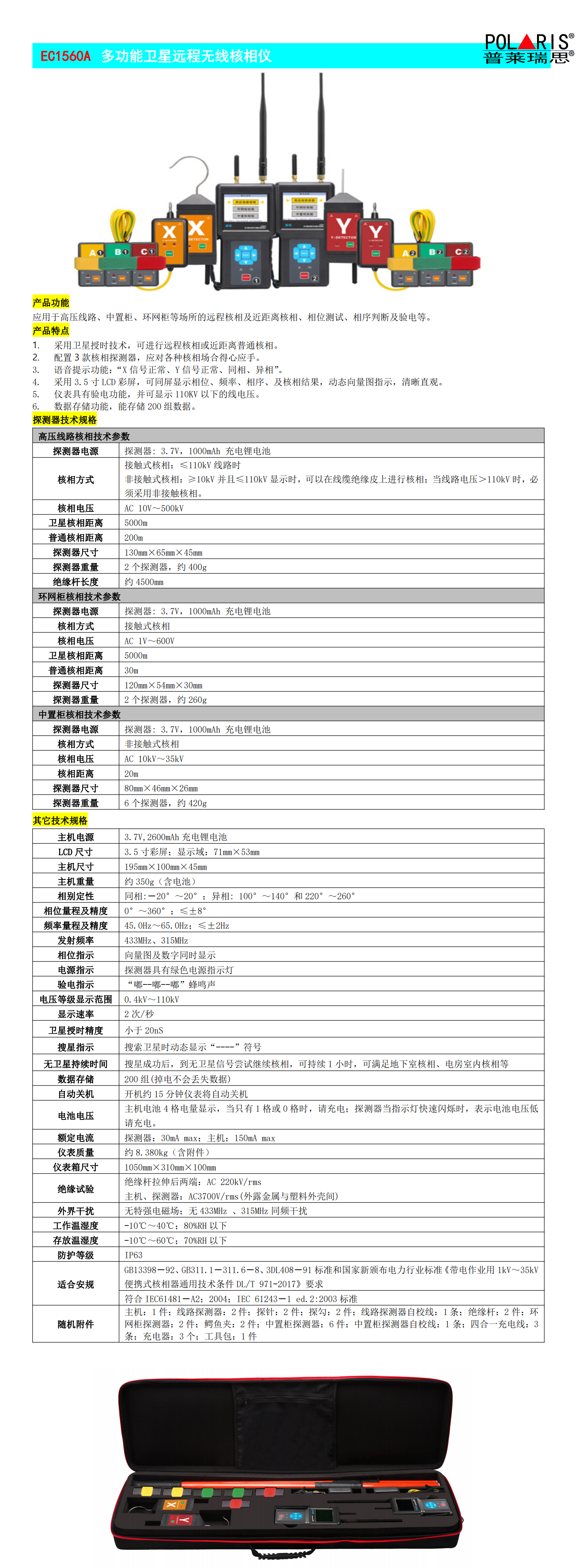

技術參數
|
高壓線路核相技術參數 |
|
|
探測器電源 |
3.7V,1000mAh充電鋰電池 |
|
核相方式 |
接觸式核相：≤110kV線路時 非接觸式核相：≥10kV并且≤110kV顯示時，可以在線纜絕緣皮上進行核相；當線路電壓＞110kV時，必須采用非接觸核相。 |
|
核相電壓 |
AC 10V～500kV |
|
衛星核相距離 |
5000m |
|
普通核相距離 |
200m |
|
探測器尺寸 |
130mm×65mm×45mm |
|
探測器重量 |
2個探測器，約400g |
|
絕緣桿長度 |
約4500mm |
|
環網柜核相技術參數 |
|
|
探測器電源 |
3.7V,1000mAh充電鋰電池 |
|
核相方式 |
接觸式核相 |
|
核相電壓 |
AC 1V～600V |
|
衛星核相距離 |
5000m |
|
普通核相距離 |
30m |
|
探測器尺寸 |
120mm×54mm×30mm |
|
探測器重量 |
2個探測器，約260g |
|
中置柜核相技術參數 |
|
|
探測器電源 |
3.7V,1000mAh充電鋰電池 |
|
核相方式 |
非接觸式核相 |
|
核相電壓 |
AC 10kV-35kV |
|
核相距離 |
20m |
|
探測器尺寸 |
80mm×46mm×26mm |
|
探測器重量 |
6個探測器，約420g |
|
其它技術參數 |
|
|
主機電源 |
3.7V,2600mAh充電鋰電池 |
|
LCD尺寸 |
3.5寸彩屏；顯示域：71mm×53mm |
|
主機尺寸 |
195mm×100mm×45mm |
|
主機重量 |
約350g |
|
相別定性 |
同相:－20°～20°；異相: 100°～140°和220°～260° |
|
量程 |
測試相位：0°～360° |
|
測試頻率：45.0Hz～65.0Hz |
|
|
精度 |
相位：≤±8° |
|
頻率：≤±2Hz |
|
|
分辯率 |
相位：1°頻率：0.1Hz |
|
發射頻率 |
433MHz、315MHz |
|
相位指示 |
向量圖及數字同時顯示 |
|
電源指示 |
探測器具有綠色電源指示燈 |
|
驗電指示 |
“嘟--嘟--嘟”蜂鳴聲 |
|
電壓等級 顯示范圍 |
0.4kV～110kV |
|
顯示速率 |
2次/秒 |
|
衛星授時精度 |
小于20nS |
|
搜星指示 |
搜索衛星時動態顯示“----”符號 |
|
搜星時間 |
首次搜星時間約2分鐘，搜星成功后第二次開機搜星時間約15秒，后續熱啟動約1秒。 |
|
無衛星持續時間 |
搜星成功后，到無衛星信號嘗試?yán)^續核相，可持續1小時，完全滿足地下室核相、電房室內核相等 |
|
數據存儲 |
可存儲140組。 近距離核相模式：高壓線路核相40組，環網柜核相40組，中置柜核相20組 衛星遠距離模式：高壓線路核相20組（每組10條記錄），環網柜核相20組（每組10條記錄） |
|
自動關機 |
近距離核相模式開機約15分鐘 衛星遠程核相模式開機約45分鐘 |
|
電池電壓 |
主機電池4格電量顯示，當只有1格或0格時，請充電；探測器當指示燈快速閃爍時，表示電池電壓低請充電。 |
|
額定電流 |
探測器：30mA max；主機：150mA max |
|
儀表質量 |
約8.38kg（含絕緣桿） |
|
儀表箱尺寸 |
1060mm×300mm×100mm |
|
絕緣試驗 |
絕緣桿拉伸后兩端：AC 220kV/rms 主機、探測器：AC3700V/rms(外露金屬與塑料外殼間) |
|
外界干擾 |
無特強電磁場；無433MHz 、315MHz同頻干擾 |
|
工作溫濕度 |
-10℃～40℃；80%RH以下 |
|
存放溫濕度 |
-10℃～60℃；70%RH以下 |
|
適合安規 |
GB13398－92、GB311.1－311.6－8、3DL408－91標準和國家新頒布電力行業標準《帶電作業用1kV～35kV便攜式核相器通用技術條件DL/T 971-2017》要求 |
|
符合IEC61481－A2；2004；IEC 61243－1 ed.2:2003標準 |
|

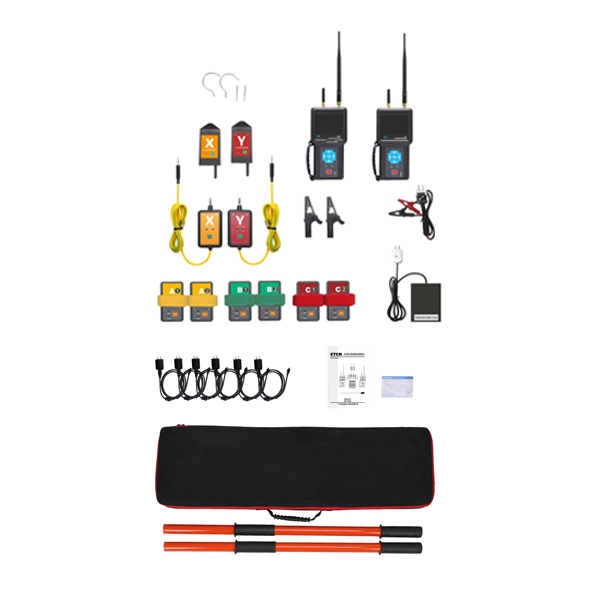

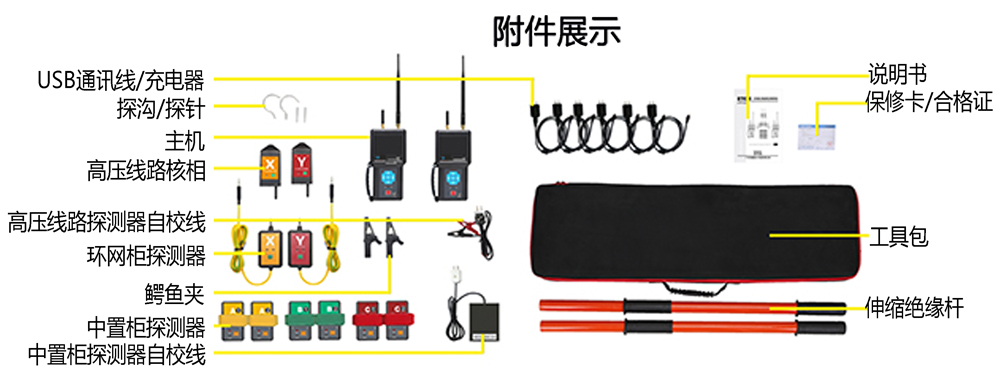

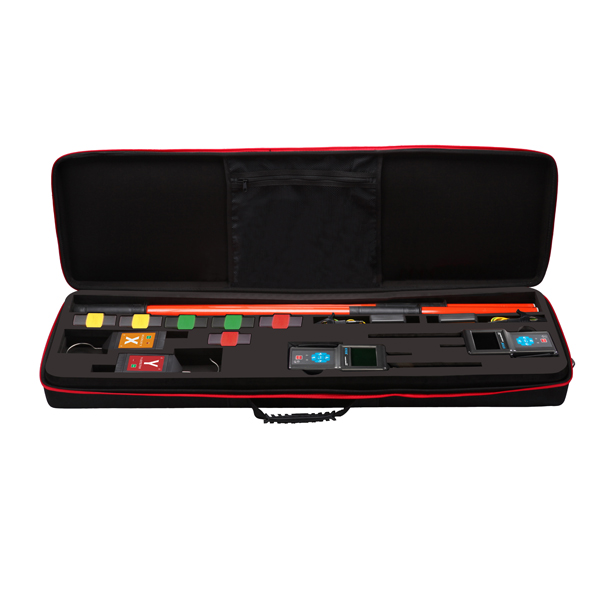

產品清單
|
主機 |
2臺 |
|
高壓線路探測器 |
2臺 |
|
探鉤、探針（高壓線路核相用） |
各2根 |
|
高壓線路探測器自校線 |
1條 |
|
環網柜探測器 |
2個 |
|
鱷魚夾（環網柜核相用） |
2個 |
|
中置柜探測器 |
6個 |
|
中置柜探測器自校線 |
1個 |
|
四合一充電線 |
3條 |
|
充電器 |
3個 |
|
工具包 |
1件 |
|
伸縮絕緣桿 |
2根 |
|
用戶手冊、保修卡、合格證 |
1份 |
