一、產品功能
同時核相、電流、相位、頻率、相序、驗電測試
衛星授時遠程核相、近距離本地核相
二、產品特點
1V-550kV 全智能核相
內置雙層柔性線圈：10mA-20000A 電流測試語音播報；3.5 寸真彩LCD 顯示
衛星授時核相距離：500km 以上；
普通核相距離：160m 相位 0°～360°，頻率 45～75Hz
相位 0°～360°，頻率 45～75Hz
三、概述
SJ390B無線高壓衛星授時遠程核相電流儀高低壓核相相序系列【遠程衛星授時核相儀】

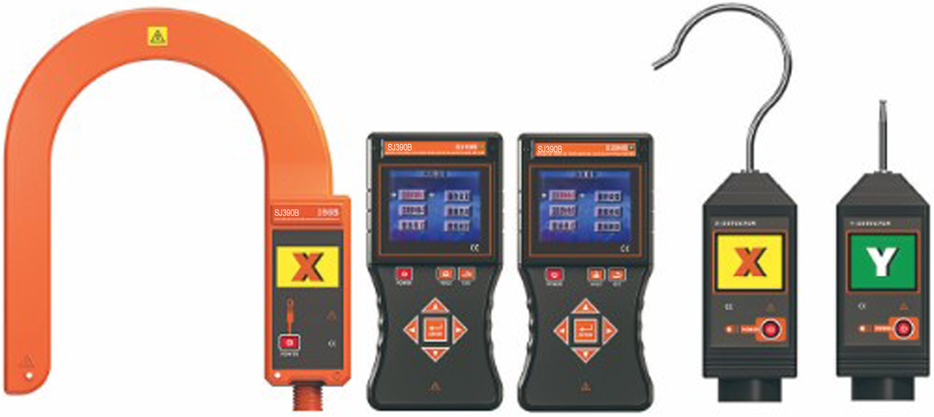

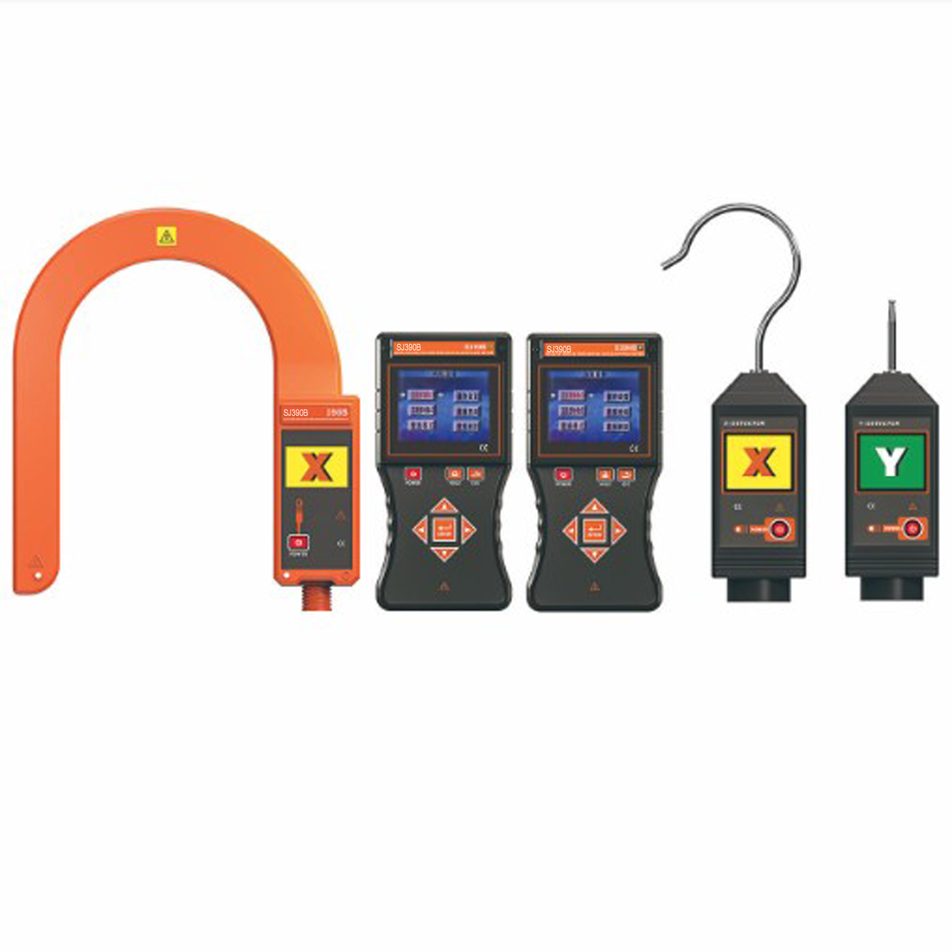

SJ390B 無線高壓衛星授時遠程核相電流儀又名無線高壓衛星授時遠程核相器，由X接收器、Y接收器、X探測器、Y探測器、伸縮絕緣桿等組成，同時具有無線高壓衛星授時遠程核相儀、無線高壓鉗形電流表、無線高壓相位表、無線高壓相序表、無線高壓驗電器的功能。
本核相儀能對1V~550kV的電壓線路全智能核相，兼容普通核相儀的功能，空曠地面普通核相距離可達160m。也可用于高壓線路和完全密封的環網柜低壓感應點核相，其中35kV及以下的裸導線探測器可以直接接觸核相，35kV以上的裸導線采用非接觸式核相，非接觸核相是將探測器逐漸靠近被測導線，當感應到電場信號時就可以完成核相，這樣無需直接接觸高壓導線，更加安全！
四、產品規格
| 功 能 | 無線高壓衛星授時語音核相，高壓電流、漏電流、頻率、相位、相序、驗電測試 |
| 電 源 | 接收器：DC 7.4V 可充鋰電池、探測器：DC 3.7V 可充鋰電池、USB 充電接口，連續工作約 10 小時 |
|
測試方式 |
核相：衛星秒脈沖精準模式、衛星授時模式、普通模式 |
| 電流：雙層柔性線圈帶屏蔽檢測電流 | |
| 傳輸方式 | 315MHz、433MHz 無線傳輸 |
| 核相距離 | 衛星授時模式距離不受限制，達 500km 以上；普通核相模式距離 160m |
| 顯示模式 | 3.5 寸真彩液晶屏顯示 |
| 量 程 | 電流：10mA～20000A；相位：0°～360°；核相電壓等級：AC 1V～550kV；頻率：45Hz～75Hz |
| 分 辨 力 | 10mA；1°；0.1Hz |
| 精 度 | 衛星授時核相：≤±5°；普通核相：≤±10°；頻率：≤±2Hz；電流：±3%～±4%±5dgt |
|
相別定性 |
XY 兩接收器顯示的實時相角差在 0°～30°為同相； |
| XY 兩接收器實時相角差在 90°～120°或 210°～270°為異相 | |
| 語音功能 | 同相、異相、X 信號正常、Y 信號正常等語音功能 |
| 絕緣桿尺寸 | 拉伸后長約 5m；收縮后長約 1m(5 節) |
| 持續核相時間 | 衛星授時成功后可持續核相 30 分鐘，滿足地下室、礦井下核相 |
|
首次搜星時間 |
第一次開機搜星時間約 3 分鐘，開機后第二次搜星時間約 30 秒，后續熱啟動約 1 秒 |
| 搜索衛星時接收器天線朝天或LCD 顯示屏正面朝天 | |
| 授時精度 | 小于 30nS |
| 儀表質量 | 探測器：496g；接收器：395g；絕緣桿：1.45kg；總質量：12kg |
| 額定電流 | 探測器：35mA max；接收器：300mA max |
|
適合安規 |
GB13398－92、GB311.1－311.6－8、3DL408－91 標準 |
| 電力行業標準《帶電作業用 1kV～35kV 便攜式核相器通用技術條件 DL/T971-2005》要求 | |
| 符合IEC61481－A2:2004；IEC 61243－1 ed.2:2003 標準 | |
|
基本配置 |
探測器 2 個；接收器 2 個；天線 4 根；絕緣桿 2 根；鋁箱 1 個；探針 2 只；探鉤 2 只，充電器 1 個； |
| 柔性線圈 1 根；自校線 1 根；說明書保修卡合格證 1 份 |
五、產品配置（附件）
| 探測器 | 2個（X、Y各1個） |
| 接收器（主機） | 2個（X、Y各1個） |
| 雙層柔性線圈 | 1根（內置X探測器） |
| 天線 | 4根 |
| 伸縮絕緣桿 | 2根 |
| 鋁箔 | 1個 |
| USB充電器、充電線 | 1套 |
| 鋰電池 | 4只（儀表內） |
| 自校線 | 1根 |
| 用戶手冊、保修卡、合格證 | 1套 |
