無線核相儀匯總

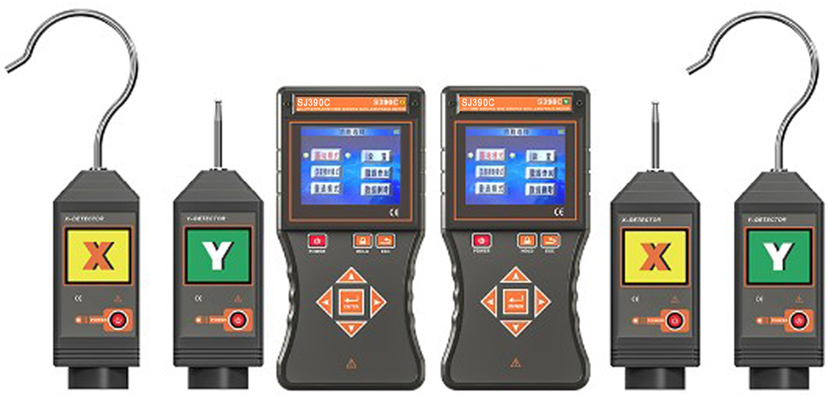

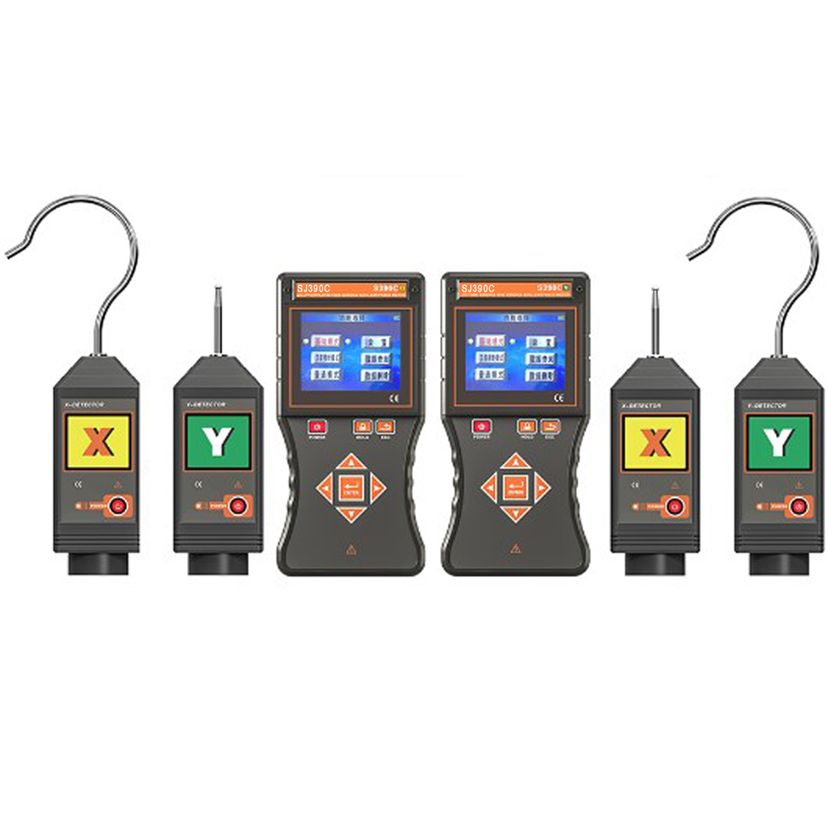

SJ390C網絡基站定相核相儀,地下室無信號場所定相
產品簡介
網絡基站定相核相、衛星授時遠程核相，地下室沒有任何通訊信號的場所定相核相環網柜、開關柜、中置柜定相核相，相位、頻率、相序、驗電測試。
訂購熱線：021-54358329
產品介紹
一、產品功能
網絡基站定相核相、衛星授時遠程核相
地下室沒有任何通訊信號的場所定相核相環網柜、開關柜、中置柜定相核相
相位、頻率、相序、驗電測試
二、產品特點
語音播報A 相、B 相、C 相1V-550kV 全電壓智能核相
衛星授時核相距離達 500km 以上
3.5 寸真彩LCD，中文界面
衛星授時核相距離達 500km 以上普通核相距離 160m
相位 0°～360°，頻率 45～75Hz
三、產品規格
四、產品配置（附件）
網絡基站定相核相、衛星授時遠程核相
地下室沒有任何通訊信號的場所定相核相環網柜、開關柜、中置柜定相核相
相位、頻率、相序、驗電測試
二、產品特點
語音播報A 相、B 相、C 相1V-550kV 全電壓智能核相
衛星授時核相距離達 500km 以上
3.5 寸真彩LCD，中文界面
衛星授時核相距離達 500km 以上普通核相距離 160m
相位 0°～360°，頻率 45～75Hz
三、產品規格
|
系統功能 |
網絡基站定相核相，地下室沒有任何通訊信號的場所定相核相，識別標準的 A 相、B 相、C 相；衛星授時遠程核相，普通核相；電流、頻率、相位、 相序、驗電等測試（根據需要選購電流測試功能配置） |
||
|
電 源 |
基站：AC 380V （三相四線） | ||
| 接收器：7.4V 可充鋰電池，連續工作約 4 小時 | |||
| 探測端：3.7V 可充鋰電池，連續工作約 8 小時 | |||
| 核相模式 | 基站定相核相模式、衛星授時模式、普通核相模式 | ||
| RF 頻 率 | 315MHz、433MHz 無線傳輸 | ||
|
通訊方式 |
基站與服務器采用 TCP 通訊協議，手持接收器與服務器采用 UDP 通訊協議，接收器與采集器采用 315MHz/433MHz 無線通訊，確保網絡通訊安 全穩定。 |
||
| 核相距離 | 衛星授時模式核相距離達 500km 以上 | ||
| 普通核相模式距離約 160m；探測器與接收器通訊距離約 80m | |||
| 顯示模式 | 3.5 寸真彩液晶屏顯示 | ||
| 量程 | 核相電壓等級：AC 1V～550kV | ||
| 相位 0°～360°；電流 0-20000A(選購)；頻率 45Hz～75Hz | |||
| 分 辨 力 | 1°；10mA；0.1Hz | ||
|
精 度 (23℃±5℃， 80%RH 以下) |
基站定相核相、衛星授時核相：≤±5° | ||
| 普通核相：≤±10° | |||
| 頻率：≤±2Hz | |||
| 相別定性 |
XY 兩接收器顯示的實時相角差在 330°～360°或 0°～30°為同相或 A 相； 在 90°～150°異相或 B 相，在 210°～270°為異相或 C 相 |
||
| 語音功能 | A 相、B 相、 C 相、X 信號正常、Y 信號正常等語音功能 | ||
| 持續核相時間 |
在衛星授時模式下，衛星授時成功后，若無衛星信號可持續核相 30 分鐘 以上，滿足地下室、礦井下核相 |
||
| 絕緣桿尺寸 | 拉伸后長約 5m；收縮后長約 1m | ||
|
核相方式 |
接觸核相：35kV 及以下裸導線，或 110kV 以下有安全絕緣外皮的導線 直接接觸核相。(帶絕緣桿操作) |
||
|
非觸核相：35kV 以上裸導線，或 110kV 以上線路采用非接觸核相。(帶 絕緣桿操作) |
|||
| 基站天線 | GPS 球形天線，線長 5 米；GSM 天線，線長 5 米 | ||
| 驗電指示 | 探測器“嘟--嘟--嘟”蜂鳴聲 | ||
| 換檔 | 自動換檔 | ||
| 采樣速率 | 2 次/秒 | ||
| 首次搜星時間 | 第一次開機搜星時間約 3-5 分鐘，開機后第二次搜星時間約 30 秒，后續熱啟動約 1 秒，搜索衛星時主機正面水平朝天，在四周空曠的場所搜索. | ||
| 衛星授時精度 | 小于 30nS | ||
| 儀表尺寸 | 基站：長寬厚 300mm×200mm×85mm | ||
| 核相探測器：長寬厚 145mm×60mm×48mm（單功能) | |||
| 接收器：長寬厚 250mm×100mm×40mm | |||
| 背光控制 | 按上下箭頭鍵調整背光亮度 | ||
| 感應強度控制 | 根據感應的電場強弱不同，探測器能自動控制放大倍數，便于排線密集場所核相 | ||
| 數據保持 | 測試模式下按 HOLD 鍵保持?jǐn)?shù)據，再按 HOLD 鍵取消保持 | ||
| 退出功能 | 按 ESC 鍵退出當前功能界面，返回上級目錄 | ||
| 數據查閱 | 按 ENTER 進入數據查閱模式后，按 箭頭 鍵翻閱所存數據 | ||
| 搜星指示 | 搜索衛星時動態顯示“------- ”符號 | ||
| 自動關機 | 開機約 30 分鐘后，儀表自動關機，以降低電池消耗 | ||
| 額定電流 | 探測器：35mA max；接收器：300mA max；基站：150mA max | ||
| 電池電壓 | 當電池電壓低時：探測器電源指示燈慢閃，提醒充電；接收器電池電壓低符號顯示，提醒充電 | ||
| 儀表質量 | 基站 1.6kg(含配件)；探測器 205g(含電池)；接收器 395g(含電池) | ||
| 絕緣桿 1.45kg；總質量：12.6kg(含儀表箱) | |||
| 工作溫濕度 | -10℃～40℃；80%Rh 以下 | ||
| 存放溫濕度 | -10℃～60℃；70%Rh 以下 | ||
| 干 擾 | 無特強電磁場；無 433MHz、315MHz 同頻干擾 | ||
| 絕緣強度 | 絕緣桿：AC 110kV/rms(5 節絕緣桿全部拉伸后，兩端之間) | ||
| 探測器：2000V/rms(外殼前后兩端之前) | |||
| 接收器：2000V/rms(外殼前后兩端之前) | |||
| 結 構 | 防滴漏Ⅱ型、IP63 | ||
| 適合安規 | GB13398－92、GB311.1－311.6－8、3DL408－91 標準和國家新頒布電力行業標準《帶電作業用 1kV～35kV 便攜式核相器通用技術條件DL/T971-2005》要求 | ||
| 符合 IEC61481－A2:2004；IEC 61243－1 ed.2:2003 標準各 1 個)； | |||
| 產品配置 | 基站 1 臺(可選購 1-3 臺)；核相探測器 2 個(X、Y 各 1 個)；接收器(主機)2 個(X、Y GSM 天線 5 根(其中 1 根外置天線，引線長 5 米)； GPS 球形天線 1 套(根據基站數量選購)；伸縮絕緣桿 2 根；鋁箱 1 個；探鉤、探針 4 根(各 2 根)； USB充電器、充電線 1 套；鋰電池 4 個(儀表內)；自校線 1 根；輔助測試線 2 根；用戶手冊、保修卡、合格證 1 套;基站箱 1 個；附件箱 1 個 |
四、產品配置（附件）
| 基站 | 1 臺(可選購 1-3 臺) |
| 核相探測器 | 2 個(X、Y 各 1 個) |
| 接收器(主機) | 2 個(X、Y GSM） |
| 天線 | 5根(其中 1 根外置天線，引線長 5 米) |
| GPS 球形天線 | 1 套(根據基站數量選購) |
| 伸縮絕緣桿 | 2 根 |
| 鋁箱 | 1 個 |
| 探鉤、探針 | 4 根(各 2 根) |
| USB充電器、充電線 | 1 套 |
| 鋰電池 | 4 個(儀表內) |
| 自校線 | 1 根 |
| 輔助測試線 | 2 根 |
| 用戶手冊、保修卡、合格證 | 1 套 |
| 基站箱 | 1 個 |
| 附件箱 | 1 個 |
| 基站 1 臺(可選購 1-3 臺)；核相探測器 2 個(X、Y 各 1 個)；接收器(主機)2 個(X、Y GSM 天線 5 根(其中 1 根外置天線，引線長 5 米)； GPS 球形天線 1 套(根據基站數量選購)；伸縮絕緣桿 2 根；鋁箱 1 個；探鉤、探針 4 根(各 2 根)； USB充電器、充電線 1 套；鋰電池 4 個(儀表內)；自校線 1 根；輔助測試線 2 根；用戶手冊、保修卡、合格證 1 套;基站箱 1 個；附件箱 1 個 |
