一、產品功能
SJ390M 網絡基站定相核相電流儀高低壓核相相序系列【網絡基站定相核相儀】

SJ390M網絡基站定相核相電流儀，簡稱核相電流儀，是為了解決同時遠程在線測試高低壓電流、相位、定相核相、頻率、驗電等而研發制造的。通過網絡基站定相，可以準確識別三相線路的A相、B相、C相，完成統一色標工作。可以對高低壓線路核相、環網柜核相、開關柜核相、中置柜核相。同時具有無線高壓鉗形電流表，無線高壓核相儀、無線高壓衛星授時遠程核相儀、網絡定相核相儀、無線高壓驗電器產品的功能，一機多用，對現場測試無需攜帶多種儀器，節省成本，提高生產力。
定相核相、電流、相位、頻率、相序、驗電測試地下室沒有任何通訊信號的場所定相核相，網絡基站定相核相、衛星授時遠程核相、本地核相環網柜、開關柜、中置柜定相核相，高低壓大電流、漏電流、負荷電流測試兼容各種核相儀、高壓鉗形電流、驗電器等設備

二、產品特點

1、語音播報A 相、B 相、C 相
2、1V-550kV 全電壓智能定相核相衛星授時核相距離達 500km 以上
3、3.5 寸真彩LCD，中文操作界面本地核相距離約 160m
4、電流量程：AC 0.00A～20000A 相位 0°～360°，頻率 45～75Hz
5、電流探測器可測線徑：    168mmX245mm

三、產品簡介

   SJ390M 網絡基站定相核相電流儀，簡稱核相電流儀，是為了解決同時遠程在線測試高低壓電流、相位、定相核相、頻率、驗電等而研發制造的。通過網絡基站定相，可以準確識別三相線路的 A 相、B 相、C 相，完成統一色標工作。可以對高低壓線路核相、環網柜核相、開關柜核相、中置柜核相。同時具有無線高壓鉗形電流表，無線高壓核相儀、無線高壓衛星授時遠程核相儀、網絡定相核相儀、無線高壓驗電器 產品的功能，一機多用，對現場測試無需攜帶多種儀器，節省成本，提高生產力。

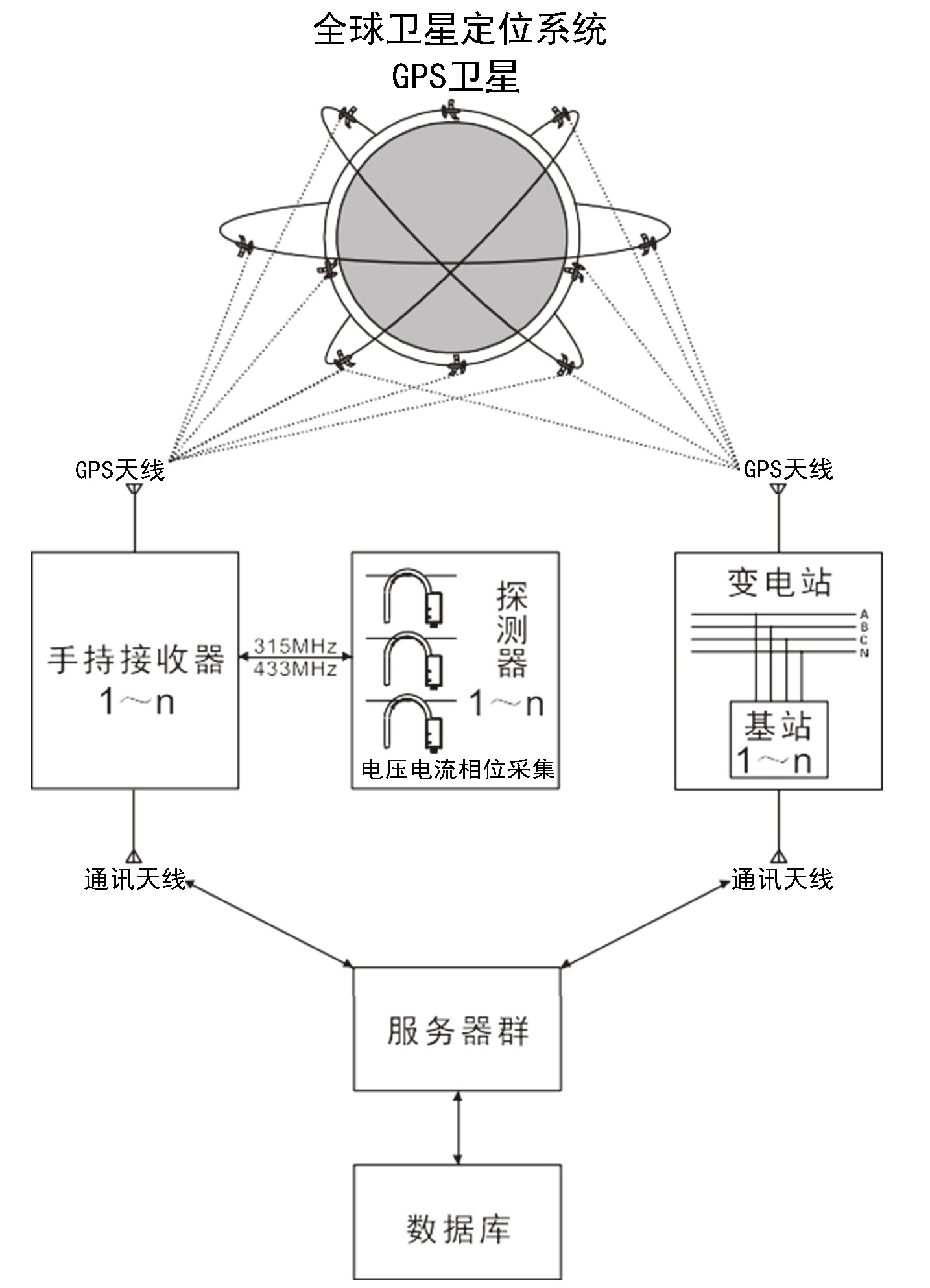

   本產品整套系統及設備由全球衛星定位系統、基站群、服務器群、物聯網通訊模塊、數據庫、RF 無線通訊模塊、手持接收器、探測器(采集器)、天線、物聯卡、伸縮絕緣桿等組成。
全球衛星定位系統：基站、手持接收器都內置六合一多模衛星授時模塊，支持多種衛星導航系統，包括中國的 BDS（北斗衛星導航系統），美國的 GPS，俄羅斯的 GLONASS，歐盟的 GALILEO，日本的 QZSS 以及衛星增強系統SBAS（WAAS，EGNOS，GAGAN，MSAS），包含 32 個跟蹤通道，可以同時接收六種衛星授時系統的GNSS 信號，并且實現聯合授時及定位，確保地理位置定位精準，測試穩定。
基站群：由多個基站組成基站群，本系統設計可以兼容 10000 個基站，一般地市級范圍安裝 1-2 個基站即能滿足使用?；静捎萌T鋁外殼，具有防水功能，結實耐用，安裝于 10kV 三相變壓器二次輸出端。其內置 GPS 模塊、物聯網通訊模塊、RF 無線通訊模塊?；緦⒉杉降南辔弧㈩l率等信號通過物聯網通訊技術傳送給服務器，基站檢測到的數據作為比對標準源，采集器檢測到的數據與基站源數據對比計算出相位差，通過相位差值完成定相核相，定相核相即準確識別A 相、B 相、C 相。
服務器：采用分布式服務器群架構，有效降低地域引起的網絡延時，提高服務端容錯能力，增強并發數據處理能力。服務器可以分別接收基站、手持接收器、采集器傳來的數據。采用人工智能技術分析基站、采集器數據得出相位差、頻率、電流等參數，再將分析結果發送給各手持接收器，手持接收器使用人員就能實時接收任一采集器所檢測到的相位、頻率、電流信息，同時準確識別標準A 相、B 相、C 相，包括地下室沒有任何通訊信號的場所定相核相，并統一色標工作，了解運行線路的電流大小。
數據庫：采用分存式高并發讀寫分離式數據庫，具有高性能、高可靠、高容災，數據庫可以把基站端、手持端、采集器的數據保存 6 個月，服務器可按需讀取數據分析。

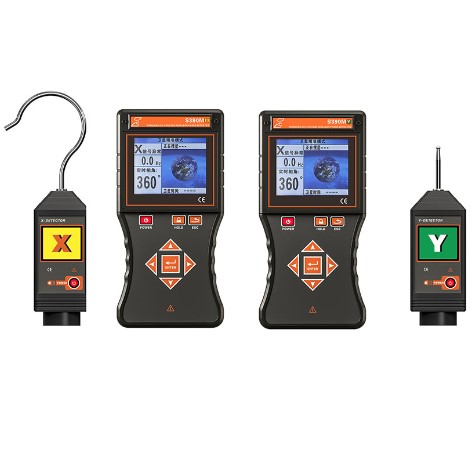

探測器：配置有核相探測器、電流探測器，探測器都內置 RF 無線通訊模塊，與手持接收器之前通過315MHz/433MHz 頻率無線傳輸數據。核相探測器從 1V～550kV 全智能核相探測。電流探測器：一體化鉤式設計，方便掛在線路上測試，內置多層柔性線圈，柔性線圈主要用于采集電流大小及電流波形、頻率、相位等信號，電流量程 0-20000A。柔性線圈：即 Rogowski Coil(洛氏線圈)，是一個在非鐵磁性材料上均勻纏繞的環形線圈，多層，無磁滯效應，幾乎為零的相位誤差，相位誤差越低，高壓核相就更加準確；柔性線圈無磁飽和現象，線性度極高，能滿足測試大電流。輸出信號是電流對時間的微分，通過對輸出電壓信號進行積分，就可以真實還原輸入電流，其測量電流范圍可從毫安級到上萬安。采用多層柔性線圈的目的一是提高檢測漏電流的分辨率，同時解決測試大電流、高次諧波電流、復雜波形電流、瞬態沖擊電流并還原其波形。
手持接收器：采用 3.5 寸真彩液晶屏設計，內置 GPS 模塊、GSM 模塊、RF 無線通訊模塊，接收服務器發送的數據，也可以對采集器、基站抄表。接收器同屏顯示實時相位、頻率、電流等信息，具有“X 信號正常、Y 信號正常、Z 信號正常、A 相、B 相、C 相、同相、異相”等語音提示，清晰直觀。
絕緣桿：伸縮絕緣桿，拉伸后長約 5 米，收縮后約 1 米，輕便、具有防潮、耐高溫、抗沖擊、高絕緣、可伸縮等特點，連接采集器，可以掛在線路中測試，也可以根據實際需要加長或減短絕緣桿的長度。
核相時：空曠地面采集器與接收器距離可達 160m，衛星授時核相距離大于 500km，能對 1V～550kV 的電壓線路全智能核相，也可用于高壓線路和完全密封的環網柜低壓感應點核相，其中 35kV 以下的裸導線探測器可以直接接觸核相，35kV 以上的裸導線采用非接觸式核相，非接觸核相是將探測器逐漸靠近被測導線，當感應到電場信號時就可以完成核相，這樣無需直接接觸高壓導線，安全可靠！
整套設備綜合應用了：全球衛星定位系統、物聯網、RF 通訊、數據庫、電力電子技術等技術。其基站一般以地市級單位安裝 1-3 臺即可以使用，探測器、手持接收器根據實際需求配置數量。
實現：智能化、網絡化、遠程在線遙感遙測。
