03數顯核相儀

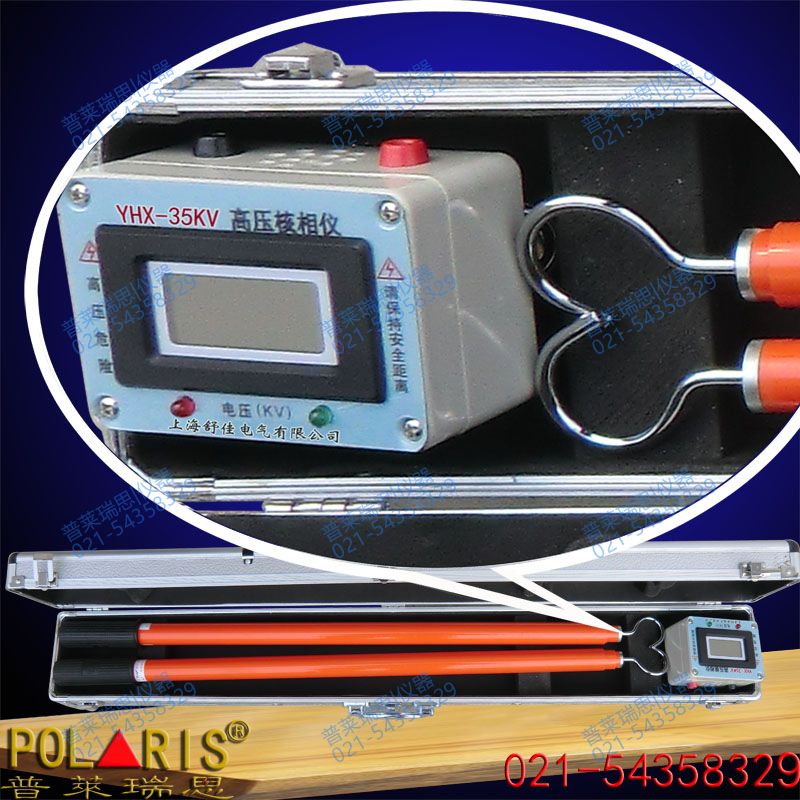

FRD-10kV語音核相器
產品簡介
FRD系列核相器是最新研制出的新型核相產品，分別用于6、10、35、66、110、220、330、500KV系統，確定兩個電網（發電機組）相位是否相同，以便確定并網。其絕緣管采用高性能絕緣材料，
訂購熱線：021-54358329

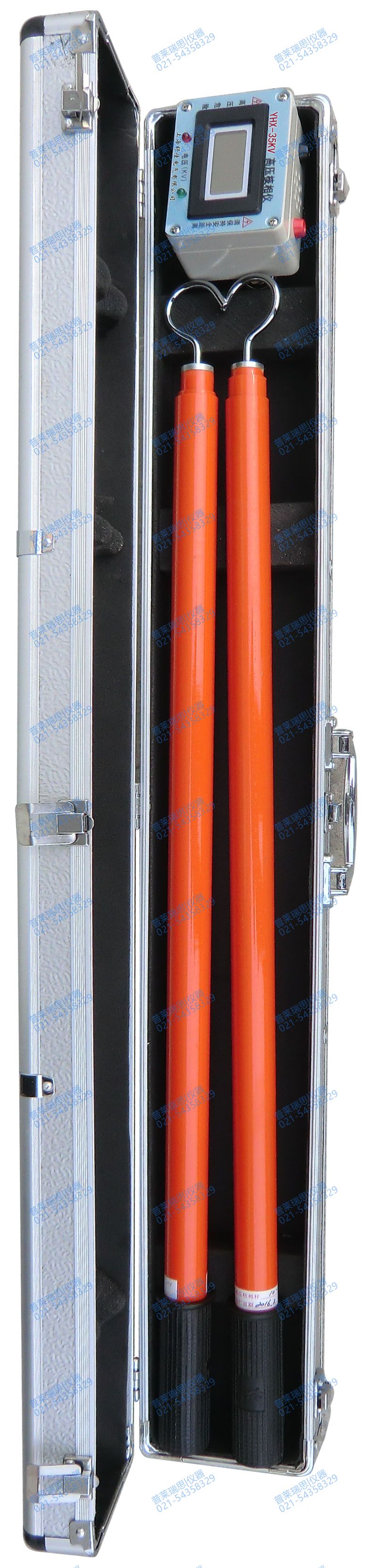

產品介紹
FRD-10kV語音核相器使用說明
一、簡介：
FRD系列核相器是最新研制出的新型核相產品，分別用于6、10、35、66、110、220、330、500KV系統，確定兩個電網（發電機組）相位是否相同，以便確定并網。其絕緣管采用高性能絕緣材料，核相儀表采用塑料外殼配合活動支架，可方便地將核相儀表在絕緣管上靈活地改變觀看角度，使用安裝簡便易行。二、產品特點：
1、在核相時，不論相位是否相同，都有語言和燈光提示。
2、可用“220V或380V”低電壓檢驗核相儀表是否正常。
3、核相儀表內部設有自動電源開關，使用時電源自動打開，不用時電源自動關閉，方便、省電。
三、產品性能指標及參數：
1、絕緣材料的性能指標：表一、材質特性：
|
項 目 |
單 位 | 指 標 |
| 馬丁氏耐熱性(縱向)不低于 | ℃ | 200 |
| 抗沖擊（縱向）不低于 | mpa/cm | 147 |
| 抗彎度（縱向）不低于 | mpa | 343 |
| 表面電阻系數（水浸后）不低于 | Ω | 10×10¹¹ |
| 體積電阻系數（常態）不低于 | Ω/cm | 10×10³¹ |
表二、沖擊耐受電壓試驗：
|
絕緣部件額定電壓 (單位:kV) |
沖擊承受電壓 (單位:kV) |
極間距離 |
| 10 | 100 | 0.4 |
| 35 | 150 | 0.6 |
| 110 | 250 | 1.0 |
| 220 | 450 | 1.8 |
| 330 | 900 | 2.8 |
| 500 | 1175 | 3.7 |
表三、絕緣管的長度及衰減電阻的參數：
| 額定電壓（KV） | 衰減部件 |
有效長度 （M） |
握手長度 （M） |
全長 （M） |
|
| 長度（M） | 阻值（MΩ） | ||||
| 6-10 | 0.55-0.7 | 36-50 | 0.8 | 0.8 | 1.6 |
| 35 | 0.7-0.9 | 100-150 | 0.9 | 0.6 | 2.6 |
| 110 | 1.0-1.2 | 250-300 | 1.3 | 0.6 | 2.9 |
| 220 | 1.0-1.2 | 400-450 | 2.1 | 0.7 | 3.8 |
表四、辨別相位“儀器”信號的反應：
| 類 別 | 高科技類型 | ||
| 表計 | 語言 | 燈 | |
|
不同相位有 三反應信號 |
指示相應電壓或數字顯示相應電壓 | 發出音響或發出語言;相位不對,請換相操作 | 亮 |
| 同相位無三反應 | 無指示 | 無語音 | 無亮 |
四、使用方法：
在使用前，檢查下列3項：1、按表四所述,自行檢測辨別相位儀器是否良好,方法如下：
先將試驗線插入儀器插孔,將另一端插入220V交流電壓,此時按表四所述有三反應,表示是好的,若無三反應,表示有問題,不能用。表內有9V干電池。
2、將試驗線用萬用表檢測是否導通。
3、用萬用表或搖表檢測衰減部件阻值是否符合表三。
以上方法檢測核相儀表是正常的，就可以正式核相了。如果已經知道核相儀表是正常的，也可不用檢測直接使用。在檢測中如果沒有發出聲音或聲音很小，說明電池電壓不足，應更換電池?？纱蜷_儀表外殼換上新的9V層疊電池。

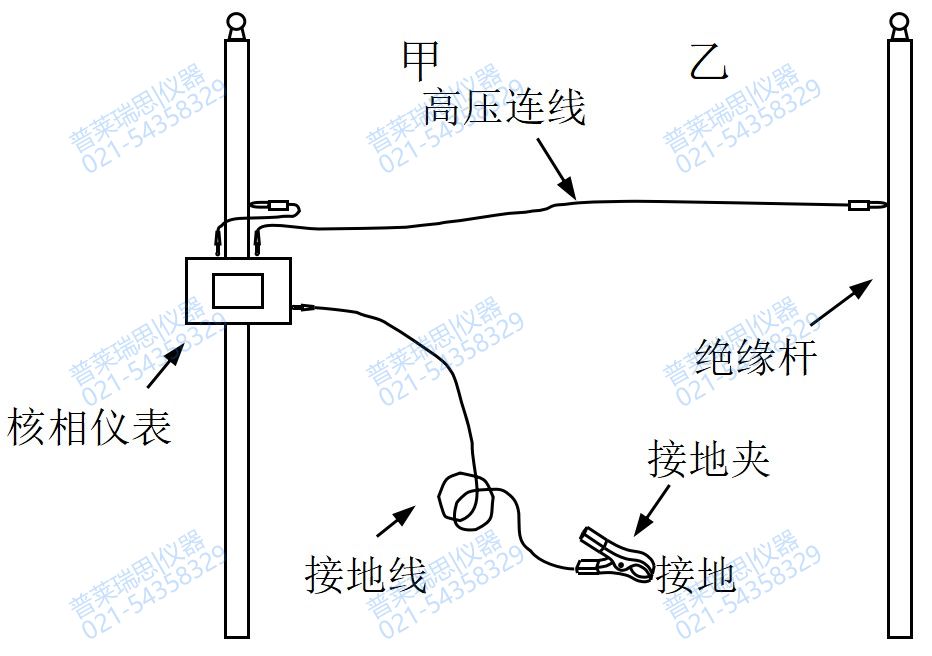

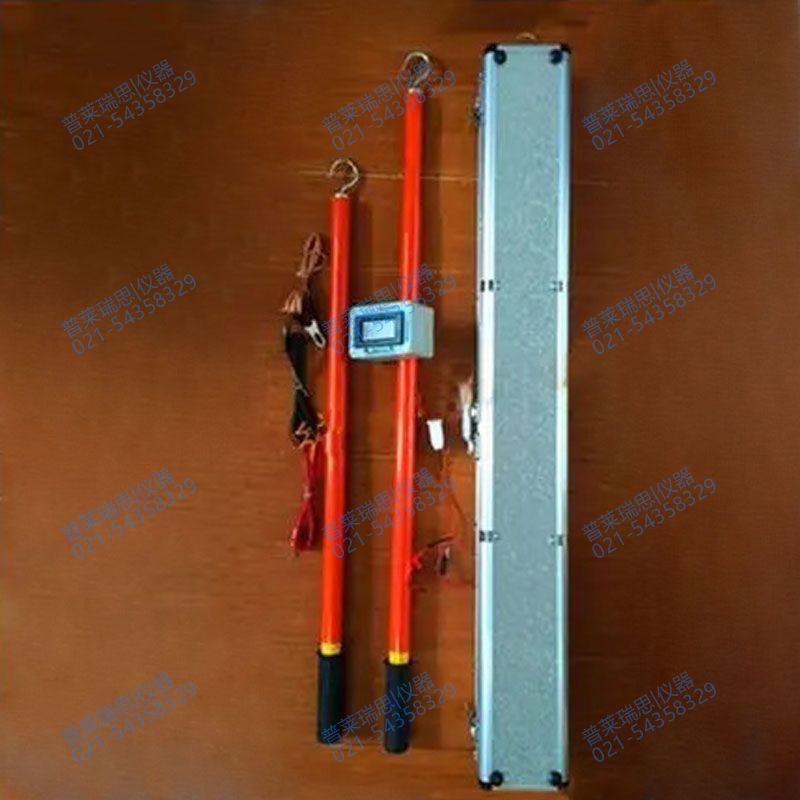

按下圖接好高壓連線及接地線，接地夾要可靠接地。
4、在正式核相前，應在同一電網系統,對核相器進行檢測是否良好。一人將甲棒與導電體其中一相接觸，另一人將乙棒在同一電網導電體逐相接觸，按表四所術不同相有三反應，同相無三反應。然后才可以正式核相位。
5、核相操作應由三人進行，兩人操作，一人監護。且必須逐相操作, 逐一記錄,根據表四所述的“三有三無”確定是否同相位。核相位操作要認真執行本單位制定的規程制度。
6、特別注意的是在操作時，人體不得接觸核相儀表、高壓連線及接地線，要保持1米的安全距離。也不得與外殼（表頭）接觸，要保持足夠的安全距離(請按照嚴格按照核相器試驗操作規程的要求進行核相)。連接兩根測試竿的測試線為普通220V導線,在核相時人體不得接觸或近距離接觸該導線。使用時應將過長的導線用扎帶扎在第一根測試竿上，同時離人體要有足夠的安全距離(請參照高壓電器操作規程)，測試線也不得與大地接觸。
