02變頻串并聯裝置

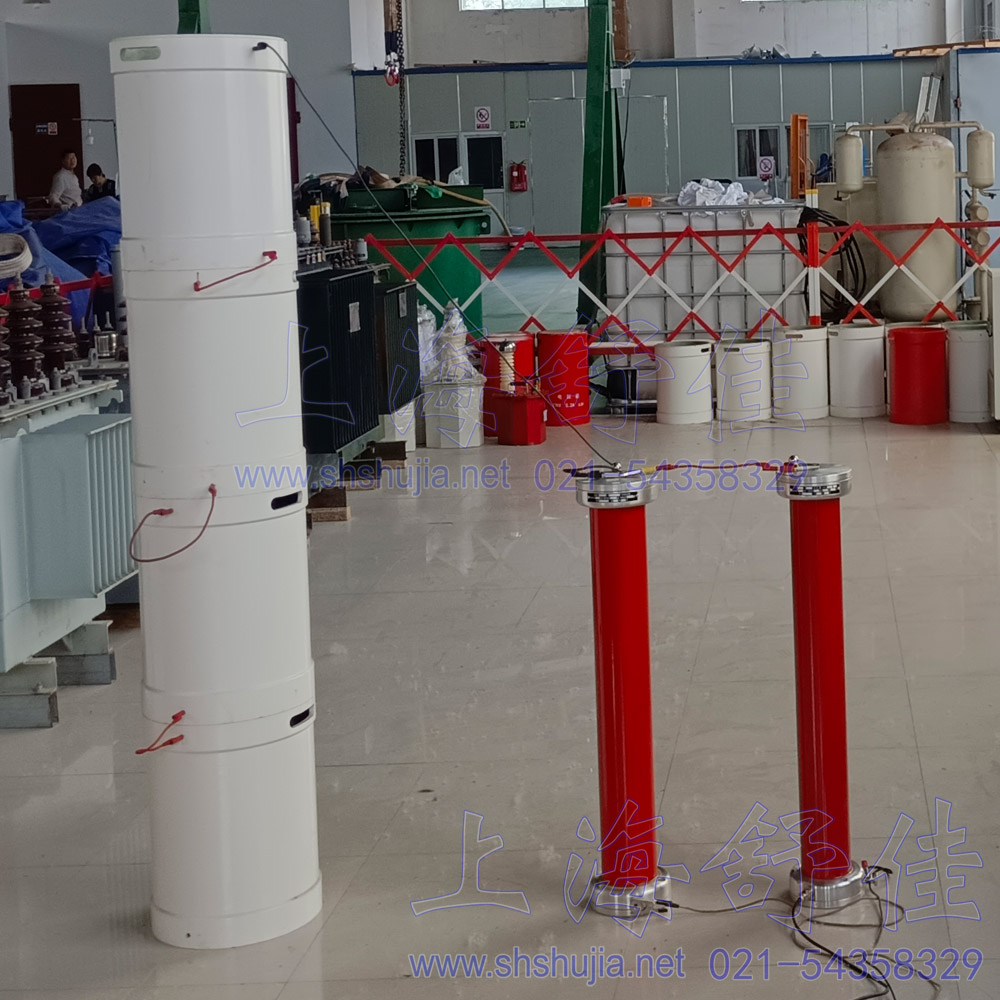

240KVA/120KV變頻串并聯諧振耐壓試驗成套裝置技術
產品簡介
1變頻電源12/0.2212KVA輸入AC220V-380V 臺 1 28kg2 勵磁變壓器 12KVA/12KVA輸入220V/380V輸出1500V/3000V 臺 1 48kg3高壓電抗器30KV/2A30KV2A/60H臺446kg4電容分壓器分體TRF
訂購熱線：021-54358329
產品介紹
SJ 240KVA/120KV變頻串聯諧振耐壓試驗成套裝置技術書
一． 設備制造遵循的國家標準和行業標準
GB2900《電工名詞術語》
GB10229-88《電抗器》
GB/T16927.1-2-1997《高電壓試驗技術》
ZBK41006-89《試驗變壓器》
GB7328-87《變壓器和電抗器的聲級測量》
IEC358(1990 )《耦合電容器和電容分壓器》
IEC1000《電磁兼容性》
GB4793-1984電子測量?jī)x器安全要求
GB/T2423.8-1995電工電子產品基本環境試驗規程
GB/T3859.1-1993半導體變流器基本要求的規定
GB/T-3859.2-1993半導體變流器應用導則
二.總體技術功能
1. 變頻串聯諧振試驗裝置以調整輸出頻率激發串聯諧振.
2、變頻串聯諧振耐壓成套裝置包括以下基本部件：
變頻電源、勵磁變壓器、高壓電抗器、電容分壓器及附件等。
3.1、240/100變頻串聯諧振耐壓裝置系統功能滿足以下試驗要求：
10KV纜S=300mm2，長度3.5km.
35KV電纜,S=400mm2 1200m
35KV開關，變壓器.刀閘試驗。
3.2以下環境條件下能夠不影響正常試驗：
溫度范圍：—10～45℃
海拔高度：≤2000m 相對溫度：≤90%
3.3系統技術參數如下：
a、 輸出電壓波形：正弦波，波形畸變率≤0.5%
b、 輸出分辨率：0.1HZ
c、 輸出頻率范圍：30～300 HZ
d、 額定負載下連續運行時間：30min,且各部件溫升≤35K
e、 品質因數：30～300
f、 不穩定度：0.01%
g、 系統測量精度：1.0級
h、 輸入工作電源：380V、50HZ
i、 系統噪聲：≤60分貝
3.4系數使用功能：
a、 具備手動試驗/自動調諧/自動試驗三種模式，并可任意切換。
b、 具備大屏幕顯示，可指示：輸出電壓（有效值）及輸出頻率等。
c、 具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能。
d、 具備過壓、過流保護功能，并可任意整定設置。
e、 具備放電保護功能，在高壓發生閃絡時，可自動降電源，同時可以提示“電保護”及相關信息。
f、 具備掉電保護功能。
g、 具備過熱保護功能。
h、 具備零值保護功能，系統和變頻電源只能零啟動、零退出。
i、 具備各種數據打印功能。
j、 具備系統故障自診斷功能。
三、本裝置特點：
1、 主機保護功能齊全，有過流、過壓、閃絡、過熱、零值升壓、掉電保護等功能，
出廠前經滿負載試驗合格。
2、 勵磁變壓器箱為雙層鋁塑結構，美觀輕巧。高壓側圈為二組線圈。
3、 電抗器可任意組合串聯或并聯。
四、具體技術性能參數
SJ240/120變頻串聯諧振成套裝置
設備配置（供貨）清單
本儀器儀說明；
做35KV電纜試驗時、電抗器采用二串二并方法、試驗電壓60KV滿足52KV 、電流2組2A合4A、滿足400平方電纜1000米左右試驗需要。
做35KV耐壓試驗時、電抗器采用4只串聯方法、可發生電壓120KV滿足35KV所有高壓試驗。
做10KV電纜試驗時、根據試品不同、電抗器采用單個或多個并聯方法、試驗電壓30KV滿足22KV 、電流兩并4A、三并6A、四并8A。滿足240平方電纜3000米左右試驗需要。
一． 設備制造遵循的國家標準和行業標準
GB2900《電工名詞術語》
GB10229-88《電抗器》
GB/T16927.1-2-1997《高電壓試驗技術》
ZBK41006-89《試驗變壓器》
GB7328-87《變壓器和電抗器的聲級測量》
IEC358(1990 )《耦合電容器和電容分壓器》
IEC1000《電磁兼容性》
GB4793-1984電子測量?jī)x器安全要求
GB/T2423.8-1995電工電子產品基本環境試驗規程
GB/T3859.1-1993半導體變流器基本要求的規定
GB/T-3859.2-1993半導體變流器應用導則
二.總體技術功能
1. 變頻串聯諧振試驗裝置以調整輸出頻率激發串聯諧振.
2、變頻串聯諧振耐壓成套裝置包括以下基本部件：
變頻電源、勵磁變壓器、高壓電抗器、電容分壓器及附件等。
3.1、240/100變頻串聯諧振耐壓裝置系統功能滿足以下試驗要求：
10KV纜S=300mm2，長度3.5km.
35KV電纜,S=400mm2 1200m
35KV開關，變壓器.刀閘試驗。
3.2以下環境條件下能夠不影響正常試驗：
溫度范圍：—10～45℃
海拔高度：≤2000m 相對溫度：≤90%
3.3系統技術參數如下：
a、 輸出電壓波形：正弦波，波形畸變率≤0.5%
b、 輸出分辨率：0.1HZ
c、 輸出頻率范圍：30～300 HZ
d、 額定負載下連續運行時間：30min,且各部件溫升≤35K
e、 品質因數：30～300
f、 不穩定度：0.01%
g、 系統測量精度：1.0級
h、 輸入工作電源：380V、50HZ
i、 系統噪聲：≤60分貝
3.4系數使用功能：
a、 具備手動試驗/自動調諧/自動試驗三種模式，并可任意切換。
b、 具備大屏幕顯示，可指示：輸出電壓（有效值）及輸出頻率等。
c、 具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能。
d、 具備過壓、過流保護功能，并可任意整定設置。
e、 具備放電保護功能，在高壓發生閃絡時，可自動降電源，同時可以提示“電保護”及相關信息。
f、 具備掉電保護功能。
g、 具備過熱保護功能。
h、 具備零值保護功能，系統和變頻電源只能零啟動、零退出。
i、 具備各種數據打印功能。
j、 具備系統故障自診斷功能。
三、本裝置特點：
1、 主機保護功能齊全，有過流、過壓、閃絡、過熱、零值升壓、掉電保護等功能，
出廠前經滿負載試驗合格。
2、 勵磁變壓器箱為雙層鋁塑結構，美觀輕巧。高壓側圈為二組線圈。
3、 電抗器可任意組合串聯或并聯。
四、具體技術性能參數
SJ240/120變頻串聯諧振成套裝置
設備配置（供貨）清單
| 序號 | 配套名稱 | 型 號 規 格 | 規 范 | 單位 | 數量 | 重量 |
| 1 | 變頻電源 | 12/0.22 |
12KVA 輸入AC220V-380V |
臺 |
1 |
28kg |
| 2 |
勵磁變壓器 |
12KVA/ |
12KVA 輸入220V/380V 輸出1500V/3000V |
臺 |
1 |
48kg |
| 3 | 高壓電抗器 | 30KV/2A |
30KV 2A/60H |
臺 | 4 | 46kg |
| 4 | 電容分壓器分體 |
TRF/0.001 120kv |
100KV/100V | 臺 | 1 | 12kg |
| 高壓補償電容 | 100KV/.001 | 100KV/0.02 | 臺 | 1 | 32 kg | |
| 5 | 附件箱 | 輸入輸出專用線、橡膠軟連線、分壓屏蔽線、接地軟線 | 套 | 1 | ||
本儀器儀說明；
做35KV電纜試驗時、電抗器采用二串二并方法、試驗電壓60KV滿足52KV 、電流2組2A合4A、滿足400平方電纜1000米左右試驗需要。
做35KV耐壓試驗時、電抗器采用4只串聯方法、可發生電壓120KV滿足35KV所有高壓試驗。
做10KV電纜試驗時、根據試品不同、電抗器采用單個或多個并聯方法、試驗電壓30KV滿足22KV 、電流兩并4A、三并6A、四并8A。滿足240平方電纜3000米左右試驗需要。
