KFTP-75KVA/75KV 變頻串聯諧振試驗成套裝置
產品簡介
a、變頻輸出：電源輸出插頭，接勵磁變壓器b、電源輸入：電源輸入插頭，接交流電源，可接 AC380V或者 AC220V c、電源開關d、分壓器輸入：接電容分壓器輸入插頭e、USB 通信：USB 計算
訂購熱線：021-54358329
產品介紹

KFTP-75KVA/75KV 變頻串聯諧振試驗成套裝置



序言
      隨著科技進步、電力事業的快速發展，特別是近幾年來“城鄉兩網改造”、高壓交聯電纜及 GIS（組合電器）得以廣泛應用且電纜的容量和長度不斷攀升，以往的直流耐壓試驗不能正確反映上述設備的實際絕緣性能，而做為最佳試驗手段的普通工頻試驗設備在大容量的情況下又顯得極為笨重，不適合現場使用。
     因而針對這一現場試驗要求，我們研制了變頻串聯諧振耐壓試驗成套裝置。它的智能化和小型化，大大減輕了試驗人員的體力勞動而且提高了工作效率。
變頻串聯諧振成套試驗裝置廣泛應用于電力、冶金、石油、化工等行業，不僅可對各種規格的 XLPE等電力電纜、GIS、斷路器、套管進行交流耐壓試驗，通過一定的頻率限制，還可檢測大型發電機組、電力變壓器、互感器等電氣設備的耐壓水平。
其特點：智能化、小型化、攜帶方便、操作簡單、安全可靠。

成套試驗裝置的構成

一、變頻電源
      既可改變其輸出的頻率，又可改變其輸出的電壓,為整套設備的控制部分。

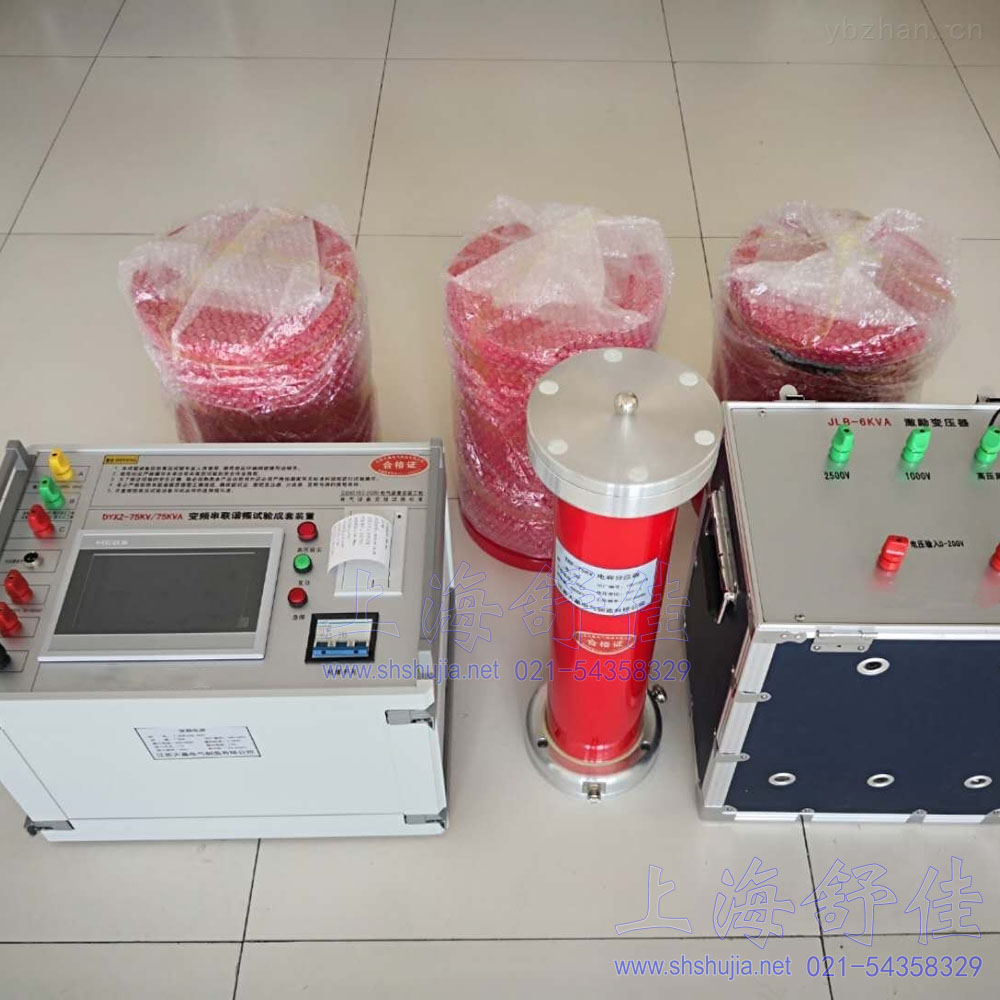

下圖為主機面板及按鍵的詳細介紹


a、變頻輸出：電源輸出插頭，接勵磁變壓器
b、電源輸入：電源輸入插頭，接交流電源，可接 AC380V或者 AC220V c、電源開關
d、分壓器輸入：接電容分壓器輸入插頭
e、USB 通信：USB 計算機接口，連接后與計算機進行數據通訊
f、打印機：打印試驗數據
g、工作指示：指示工作狀態h、 緊急停止：緊急停止按鈕
i、 顯示屏：顯示工作狀態及進行參數設置
j、接地插頭：接大地

二、激勵變壓器
     激勵變壓器起電磁耦合及電壓變換的作用，并按自身的變比來提升電壓。

面板介紹
1.輸出  A1：串聯時（高電壓），高壓輸出，接電抗器，X2點接地，A2、X1點短接;并聯時（大電流），A1A2短接，高壓輸出，接電抗器，X1X2短接接地。
2.輸出 A2：串聯或并聯時接點
3.輸出 X1：串聯或并聯時接點
4.輸出 X2：接地
5.輸入 a：電壓輸入，接變頻電源輸出端
6.輸入 x：電壓輸入，接變頻電源輸出端
7.接 地

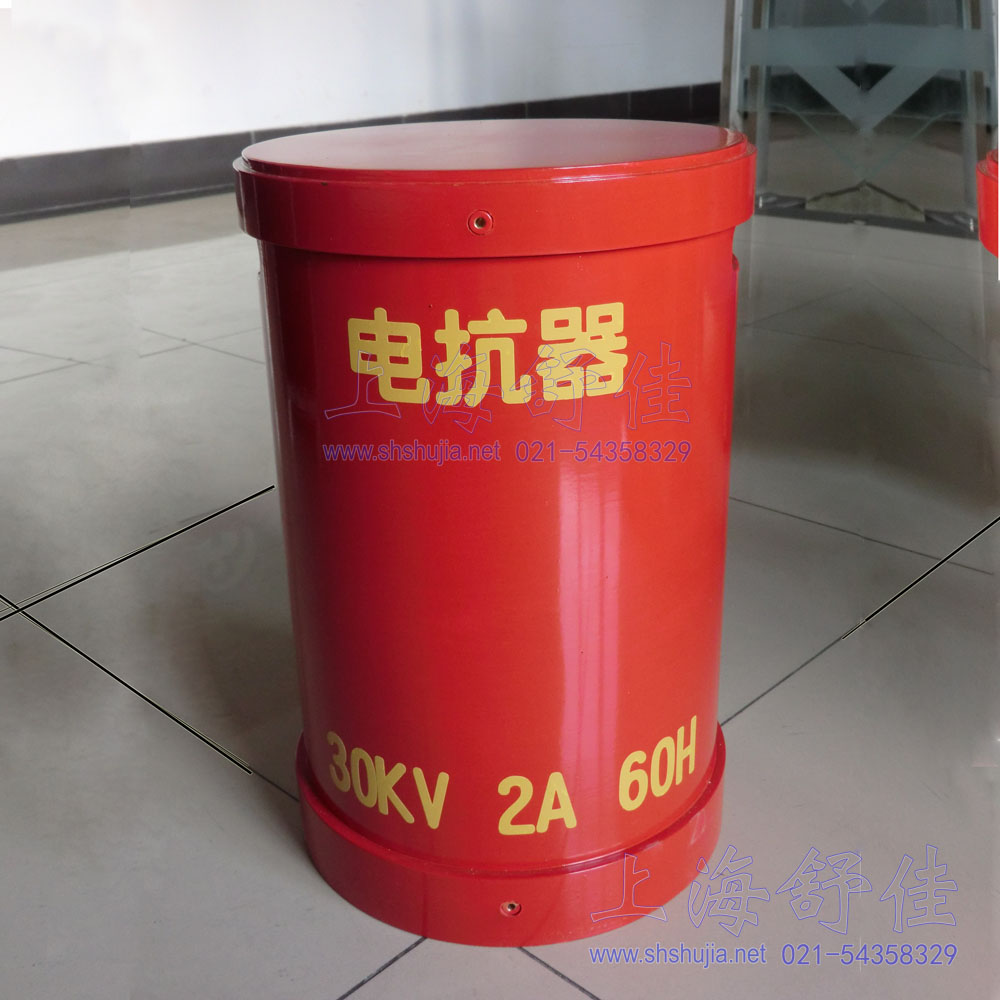

三、電抗器
     電抗器與被試品串聯，構成 LC 串聯諧振電路

介紹：
1、單獨使用時，接被試品（若多個電抗器串聯時，接另一電抗器的 2 端；多個電抗器并聯時，接另一電抗器的 1 端）
2、接勵磁變壓器高壓輸出端（串聯時，接另一電抗器的 1 端；并聯時，接另外一電抗器的 2 端）
四、分壓器
    分壓器用來測量被試品上的電壓，同時作為采樣信號反饋給變頻調壓電源；

1、高壓測量端口
2、接地
3、接變頻電源分壓器輸入端（變頻電源分壓器接口）

?主要特點
☆ 體積小、重量輕、操作方便
☆ 大屏幕顯示試驗數據、試驗狀態，并有實時操作步驟提示功能
☆ 能靈活整定試驗電壓、調頻范圍、加壓時間、保護電流
☆ 具有計算機 USB 通訊接口，可以和計算機進行通訊
☆ 有實時時間顯示,
☆ 分辨率高：頻率分辨率為 0.01Hz
☆ 安全可靠性高。裝置具有過電流、過電壓、IPM 及放電保護功能，可有效保護人身及設備安全。
☆ 試驗結果可打印

?主要技術參數
KFTP-75KVA/75KV 變頻串聯諧振試驗成套裝置采用 16 位精細調頻、調壓軟件、10KHz載波頻率、SPWM技術和進口原裝 IPM整體模塊等配件，由變頻調壓電源、激勵變壓器、高壓電抗器、高精度電容分壓器組成。
環境溫度：－25℃～50℃ 工作濕度：≤90%
海 拔:≤2000M
電 源:AC380V±10%50Hz或者AC220V±10%50Hz
頻率調節范圍：30～300 Hz
系統測量精度：0.5 級
頻率調節分辨率：0.01 Hz
電壓不穩定度:≤1% 輸出波形: 正弦波波形畸變率：≤0.5% 不穩定度：≤0.01% 噪 聲:≤60dB
電抗器Q值: 20～80

?型號說明
變頻串聯諧振試驗成套裝置型號含義如下：
最高諧振電壓（KV） 額定試驗容量（KVA） 產品代號

?產品選型
選型依據：
☆ 列出被試設備名稱、規范（容量、額定電壓、電纜長度、截面積等）。
☆ 提出被試設備容許試驗頻率范圍（如電纜：規程要求諧振頻率 30～ 75Hz；發電機要求試驗頻率 50±2Hz；GIS選擇不大于 200Hz；主變選擇 3～5 倍工頻）。
☆ 針對被試設備查閱或測量出被試品電容值。

?附：

 部分被試品的電容值


1、交聯聚乙烯電纜每公里電容量

電纜導體截面積（mm²） 電容量（μF/km）
YJV，YJLV
6/6KV,6/10KV		 YJV，YJLV
8.7/10KV,8.7/15KV		 YJV，YJLV
12/20KV		 YJV，YJLV
21/35KV		 YJV，YJLV
26/35KV
1×35 0.212 0.173 0.152
1×50 0. 237 0.192 0.166 0.118 0.114
1×70 0.270 0.217 0.187 0.131 0.125
1×95 0.301 0.240 0.206 0.143 0.135
1×120 0.327 0.261 0.223 0.153 0.143
1×150 0.358 0.284 0.241 0.164 0.153
1×185 0.388 0.307 0.267 0.180 0.163
1×240 0.430 0.339 0.291 0.194 0.176
1×300 0.472 0.370 0.319 0.211 0.190
1×400 0.531 0.418 0.352 0.231 0.209
1×500 0.603 0.438 0.388 0.254 0.232
1×630 0.667 0.470 0.416 0.287 0.256

電纜導體截面積（mm²） 電容量（uF/km）
YJV，YJLV
6/6KV,6/10KV		 YJV，YJLV
8.7/10KV,8.7/15KV		 YJV，YJLV
12/20KV		 YJV，YJLV
21/35KV		 YJV，YJLV
26/35KV
3×35 0.212 0.173 0.152
3×50 0. 237 0.192 0.166 0.118 0.114
3×70 0.270 0.217 0.187 0.131 0.125
3×95 0.301 0.240 0.206 0.143 0.135
3×120 0.327 0.261 0.223 0.153 0.143
3×150 0.358 0.284 0.241 0.164 0.153
3×185 0.388 0.307 0.267 0.180 0.163
3×240 0.430 0.339 0.291 0.194 0.176
3×300 0.472 0.370 0.319 0.211 0.190
3×400 0.531 0.418 0.352 0.231 0.209
3×500 0.603 0.438 0.388 0.254 0.232
3×630 0.667 0.470 0.416 0.287 0.256

電纜導體截面積（mm²） 電容量（μF/km）
YJV，YJLV
64/110KV		 YJV，YJLV
128/220KV
3×240 0.129
3×300 0.139
3×400 0.156 0.118
3×500 0.169 0.124
3×630 0.188 0.138
3×800 0.214 0.155
3×1000 0.231 0.172
3×1200 0.242 0.179
3×1400 0.259 0.190
3×1600 0.273 0.198
3×1800 0.284 0.207
3×2000 0.296 0.215
3×2200   0.221
3×2500   0.232

2、60KV 級全絕緣變壓器的電容(PF)

類 型 試品容量(KVA)
630 2000 3150 6300 8000 16000
高壓-地 2700 4100 4600 5900 7000 8200
低壓-地 4200 6600 7900 10000 11000 15300

3、110KV 中性點分級絕緣變壓器的電容(PF)

類 型 試品容量(KVA)
50000 31500 20000 10000 5600
高壓-中壓、低壓、地 14200 11400 8700 6150 4200
中壓-高壓、低壓、地 24800 11800 13200 9600
低壓-高壓、中壓、地 19300 19300 12000 9400 6800

4、220KV 級中性點非全級絕緣部分變壓器的電容(PF)

試品型號 SEPSL-63000 SSPSL-120000 SSPSL-240000
類型 高壓-中壓、低壓、地 12100 13500 17050
中壓-高壓、低壓、地 18500 19700 23260
  低壓-高壓、中壓、地 18200 23600 29940
試品型號 SFPL-240000 SFP-360000 SFPSZL-120000

類型		 高壓-中壓、低壓、地 32230 33910 38020
中壓-高壓、低壓、地     23260
低壓-高壓、中壓、地 22470 23790 22160

5、部分發電機的電容值

類 別 型 號 生 產 廠 家 額定容
量（MW）		 額定電
壓（KV）		 相電容（μf）


汽輪發電機		 QFS-125-2 上海電機廠 125 13.8 0.08~0.12
QFSN-200-2 哈爾濱電機廠 200 15.75 0.19~0.21
QFQS-200-2 東方電機廠 200 15.75 0.1928~0.21
QFQS-200-2 北京重型電機廠 200 15.75 0.18~0.19
QFS-300-2 上海電機廠 300 18.0 0.16~0.20
QFSN-300-2 上海電機廠 300 18.0 0.18~0.20
ATB-2 美國 GE 公司 352 23.0 0.268(設計值)
TBB-320-2 前蘇聯 320 22.0 0.31
2-105×234 美國西屋公司 600 20.0 0.2(工廠試驗值)
50WT23E- ABB 600 22.0 0.253(設計值)
水輪發電機     72.5~85 10.5 0.694
    300 15.75 1.7~2.5
    400 18.0 2~2.5


部分被試品的試驗電壓標準

1、電纜 30～75Hz 的交流耐壓試驗電壓標準

電纜額定電壓 交接試驗電壓 預防性試驗電壓
U0/U 倍數 電壓值(KV) 倍數 電壓值(KV)
1.8/3 2U0 3.6 1.6U0 3
3.6/6 2U0 7.2 1.6U0 6
6/6 2U0 12 1.6U0 10
6/10 2U0 12 1.6U0 10
8.7/10 2U0 17.4 1.6U0 14
12/20 2U0 24 1.6U0 19
21/35 2U0 42 1.6U0 34
26/35 2U0 52 1.6U0 42
64/110 1.7U0 109 1.36U0 87
127/220 1.4U0 178 1.15U0 146

2、發電機定子繞組交流耐壓試驗標準

周期 要求


大修前		 (1)全部更換定子繞組并修好后的試驗電壓如下:
容量 KW 額定電壓 UnV 試驗電壓 V
小于 10000 36 以上 2Un+1000 但 最 低 為
1500
10000 及以上 6000 以下 2.5Un
6000~18000 2Un+3000
18000 以上 按專門協議

更換繞組后		 (2) 交接時按上表的 0.8倍執行
(3) 大修前或局部更換定子繞組并修好后試驗電壓為:
運行 20 年及以下者 1.5Un
運行 20 年以上與架空線路直接連接者 1.5Un
運行 20 年以上不與架空線路直接連接者 (1.3~1.5)Un
說明：1、應在停機后清除污穢前熱狀態下進行。處于備用狀態時，可在冷狀態下  進行。
           2、水冷電機一般應在通水的情況下進行試驗，進口機組按廠家規定。
           3、有條件時，可采用超低頻（0.1Hz）耐壓，試驗電壓峰值為工頻試驗電壓峰值的 1.2 倍。

試驗裝置測量各種被試品的接線示意圖


♦操作步驟

按照原理圖接好線。經檢查無誤后，合上電源空氣開關，液晶屏  顯如下：



a?試驗記錄，點擊后界面如下圖



b?參數設置，進行內部有關參數設置

c?GIS試驗，點擊后界面如下圖

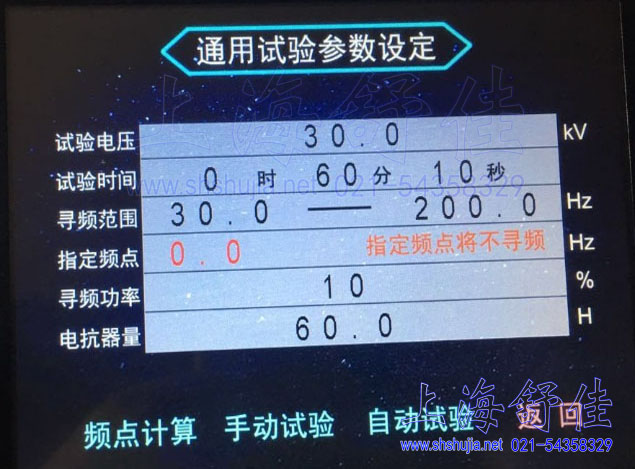

d?通用試驗，點擊后界面如下圖

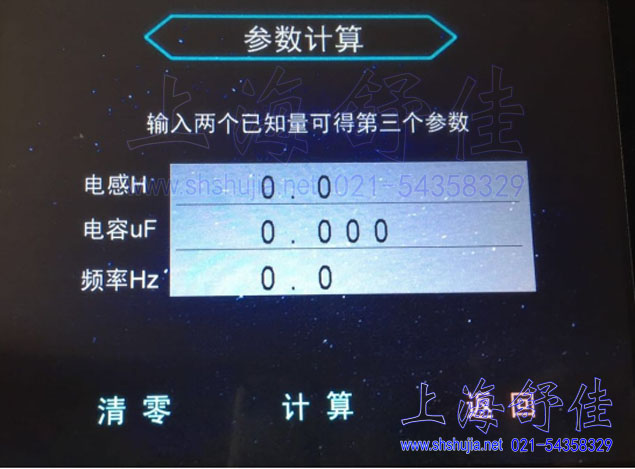

?如果需要計算諧振頻率，點擊頻點計算后界面如下圖



?根據需要選擇手動試驗或者自動試驗，有關界面如下面的圖



?注意事項
1、試驗時必須可靠接地；
2、注意外接電源必須與變頻電源的相符；
3、電抗器在試驗時，不能放在金屬物體上；
4、在做大容量試品試驗時，必須保持足夠的電源容量
5、本套設備應存放在通風干燥處；
6、本使用說明書為通用版本，如有改動恕不另行通知；
7、本使用說明書最終解釋權歸本公司所有。
