02變頻串并聯裝置
SJ3000(110KV交聯聚乙烯電纜)變頻諧振交流耐壓試驗
產品簡介
35 kV 交聯聚乙烯電纜(240mm20-4000ｍ) 110 kV 交聯聚乙烯電纜(630mm20-1000ｍ) 35kV等級電力變壓器、GIS、CT 、開關等電氣設備 110kV/10-100MVA電力變壓器
訂購熱線：021-54358329
產品介紹
SJ3000(110KV交聯聚乙烯電纜)變頻諧振交流耐壓試驗裝置技術方案
一、 選型和適用范圍：
1.1 選用SJ3000系列第三代全自動型,按最大試驗容量設計,以不同電抗器組
合適合以下被試品的交流耐壓試驗。
試驗內容：35 kV 交聯聚乙烯電纜(240mm²0-4000ｍ)
110 kV 交聯聚乙烯電纜(630mm²0-1000ｍ)
35kV等級電力變壓器、GIS、CT 、開關等電氣設備
110kV/10-100MVA電力變壓器
110kV等級GIS、CT 、開關等電氣設備
1.2使用配置： 45kV 100H電抗器兩串六并做35kV 交聯聚乙烯電纜
45kV 100H電抗器三串四并做110kV 交聯聚乙烯電纜
45kV 100H電抗器兩串做35kV等級電力變壓器、GIS、CT、開關等設備
45kV 100H電抗器四串做110kV/10-100MVA電力變壓器
45kV 100H電抗器六串做110kV等級GIS、CT 、開關等電氣設備
注：以上試品容量過小可并上補償電容
二、遵循標準
(1)Q3201－STDQ－01－2002 變頻諧振高壓試驗裝置
(2)DL/T596-1996 電力設備預防性試驗規程
(3)GB/10229-1988 電抗器
(4)GB/1094.3-2003 電力變壓器
(5)GB4793-1984 電子測量?jī)x器安全要求
(6)GB／T16927.1～16927.2-1997 高電壓試驗技術
(7)GB／T8169-1999 耦合電容器和電容分壓器
(8)IEC 1000 電磁兼容性
(9)GB／T9641-1999 試驗變壓器
(10)DL/T849.6-2004 電力設備專用測試儀器通用技術條件
第6部分：高壓諧振試驗裝置
三.裝置組成和性能

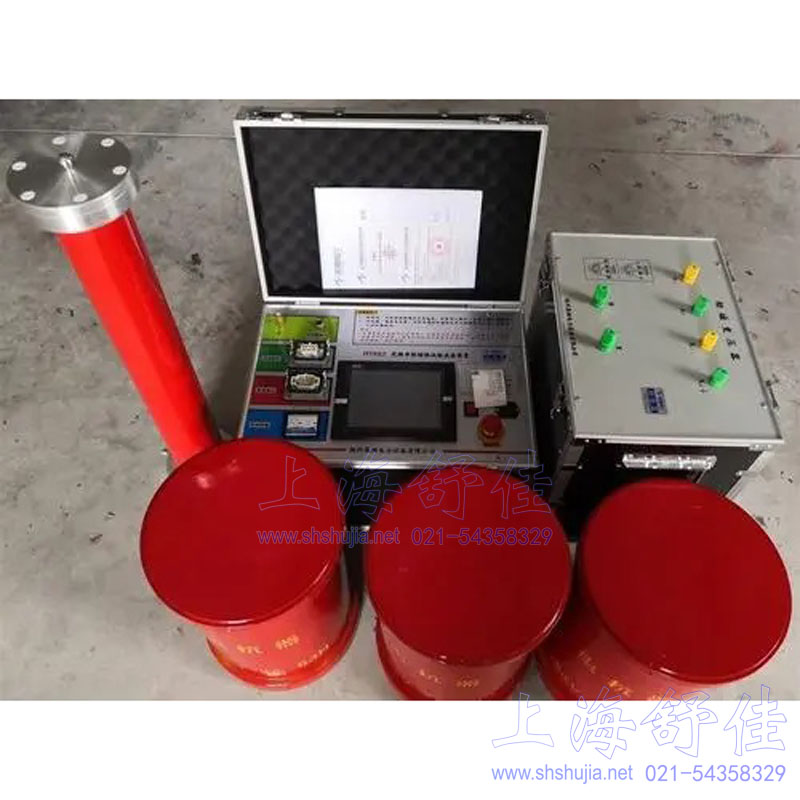

3. 1裝置組成
| 序號 | 規格型號 | 部件名稱 | 單位 | 數量 | 目次 | 重量 |
| 1 | 變頻電源主機 | YHCX—30kW | 臺 | 1 | 4.1 | 52Kg/臺 |
| 2 | 勵磁變壓器 | ZB-30kVA | 臺 | 1 | 4.2 | 175Kg/臺 |
| 3 | 電抗器 | XK－ 74/45 | 臺 | 12 | 4.3 | 75Kg/節 |
| 4 | 電容分壓器 | TRF－300/400 | 臺 | 1 | 4.4 | 28Kg/臺 |
| 5 | 補償電容器 |
TWF－0.01/135 做容量過小時補償用 |
臺 | 2 | 4.5 | 35Kg/臺 |
| 6 | 裝置附件：（各部件間連接線、絕緣底座、絕緣支架、均壓罩等） | 套 | 1 | |||
(1)溫度范圍 -20℃～40℃
(2)濕度 ≤90%(裝置表面不結露)
(3)海拔 ≤2000m
3. 3系統參數
(1)試驗容量 ≤820kVA
(2)供電電源 380V
(3)輸入功率 ≤30kW
(4)諧振頻率范圍 30- 300Hz
(5)試驗電壓波形 正弦波 畸變率≤0.5%
(6)試驗電壓準確度 1級
(7)試驗電壓穩定度 1%
(8)噪聲 ≤50dB
3. 4系統功能
a) 使用功能:具有手動試驗/自動調諧(自動尋找諧振點)/自動試驗(自動尋找諧振點,自動升壓和定時)三種操作模式。
b) 保護功能 ①過壓、過流保護：預置保護值，高壓側取樣，IGBT硬件保
護，可在1微秒內迅速關斷輸出。②試驗中發生破壞性放電，變頻電源
立即停止輸出，液晶顯示“放電保護”。在激勵變次級加裝避雷器，在變
頻電源的出口加裝濾波器，防止放電后回路參數發生突變，在電抗器低
端產生過電壓而打壞激勵變壓器及變頻電源。③試驗中供電源突然斷電，
電抗器低端可能會發生過電壓，上述措施可以防止危害發生。④IGBT
自帶過熱保護。⑤零電壓?jiǎn)?dòng)和退出，防止暫態過程造成過流或過壓。
提供裝置各單元專用連線，保證現場接線方便。
四.裝置各單元性能及參數
4.1變頻電源主機
4.1.1性能
（1） 使用DSP、SPWM芯片，16位精細調頻調壓，試驗電壓穩定度達到1％。
（2） 大屏幕顯示試驗電壓、頻率、電流和時間等重要試驗信息。實時操作
提示，幫助操作。具有過壓、過流、IGBT保護、試品放電等保護提示。
（3） 打印功能：試驗結束，可選擇打印試驗報告，給出電壓、頻率、耐壓
時間等試驗值，并給出試品電容量參考值。
（4） 保護功能：過壓過流過熱、零電壓?jiǎn)?dòng)和退出、破壞性放電等保護。
4.1.2 工作參數
（1）輸出功率 30kW 1臺
（2）輸入電壓 380V
（3）輸出電壓 400V
（4）輸出波形 正弦波
（5）頻率調節范圍 0.1-300Hz
（6）頻率分辯率 0.01Hz
（7）額定負載下連續運行1h
（8）重量 52kg
4.2勵磁變壓器 ZB-30/ 2.5/4.5/8 1臺
(1)額定容量 30kVA
(2)輸入電壓 400V
(3)輸出電壓 2500V 4500V 8000V
(4)工作頻率 30-300Hz
(5)油浸結構,絕緣耐熱等級為E級
(6)額定負載下運行1h,平均溫升不大于60k
(7)重量 175kg
4.3電抗器 XK74/45 12臺
(1)額定容量 74Kvar
(2)額定電壓 45KV
(3)額定電流 1.6A
(4)額定電感量 100H
(5)50Hz,75℃時品質因數為 ≥50
(6)噪聲≤50dB
(7)環氧外筒干式結構,耐熱等級為E級
(8)額定負載下運行1h,平均溫升不大于65k
(9)單節重量 70kg
4.4分壓器 TRF300/400 1臺
(1)額定電壓 300kV
(2)工作頻率 30-300Hz
(3)電容量 400Pf
(4)分壓比 3000:1
(5)準確度 1級
(6)環氧外筒油浸結構,C1和C2采用同質材料,溫度、頻率系數小，分壓比穩定。
(7)重量 28kg
4.5補償電容 TWF135/0.01 2臺
(1)額定電壓 135kV
(2)工作頻率 30-300Hz
(3)額定容量 0.01uF
(4)環氧外筒油浸結構
(5)重量 35kg
