02變頻串并聯裝置

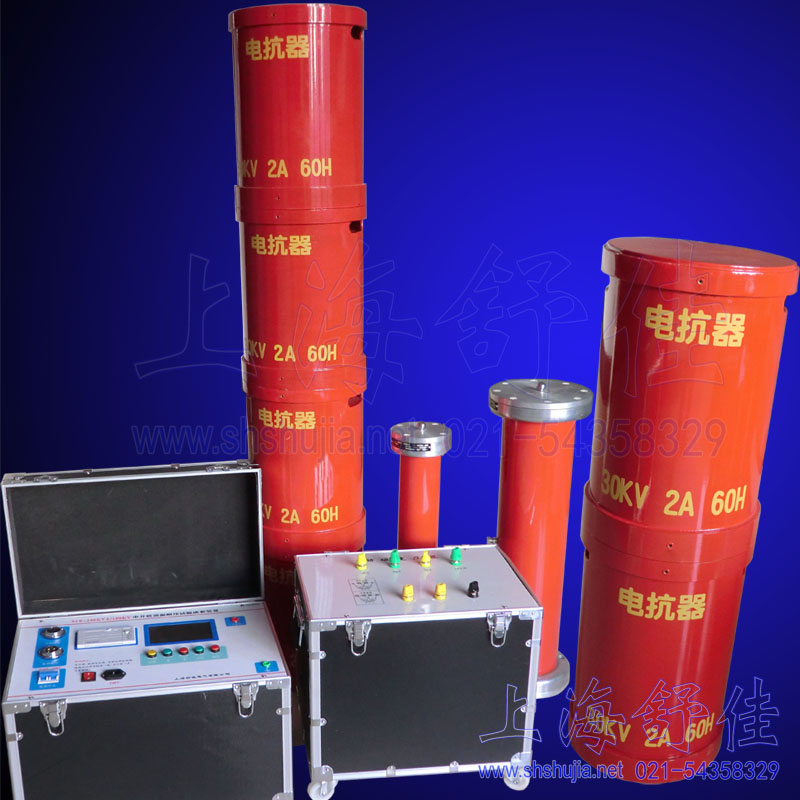

BPXZ-240KVA/100KV變頻串聯諧振耐壓試驗成套裝置技術
產品簡介
1.變頻串聯諧振試驗裝置以調整輸出頻率激發串聯諧振.2.變頻串聯諧振耐壓成套裝置包括以下基本部件：變頻電源、勵磁變壓器、高壓電抗器、電容分壓器及附件等。3.260/55變頻串聯諧
訂購熱線：021-54358329
產品介紹
240KVA/100KV變頻串聯諧振耐壓試驗成套裝置技術書
一． 設備制造遵循的國家標準和行業標準
GB2900《電工名詞術語》
GB10229-88《電抗器》
GB/T16927.1-2-1997《高電壓試驗技術》
ZBK41006-89《試驗變壓器》
GB7328-87《變壓器和電抗器的聲級測量》
IEC358(1990 )《耦合電容器和電容分壓器》
IEC1000《電磁兼容性》
GB4793-1984電子測量儀器安全要求
GB/T2423.8-1995電工電子產品基本環境試驗規程
GB/T3859.1-1993半導體變流器基本要求的規定
GB/T-3859.2-1993半導體變流器應用導則
二.總體技術功能
1.變頻串聯諧振試驗裝置以調整輸出頻率激發串聯諧振.
2.變頻串聯諧振耐壓成套裝置包括以下基本部件：變頻電源、勵磁變壓器、高壓電抗器、電容分壓器及附件等。
3.260/55變頻串聯諧振耐壓裝置系統功能滿足以下試驗要求：
10KV電纜S=300mm2，長度3km.
35KV電纜S=500mm2，長度1km
35KV開關，變壓器.刀閘試驗。
以下環境條件下能夠不影響正常試驗：
溫度范圍：—10～45℃
海拔高度：≤2000m 相對溫度：≤90%
3.3系統技術參數如下：
A.輸出電壓波形：正弦波，波形畸變率≤0.5%
B.輸出分辨率：0.1HZ
C.輸出頻率范圍：30～300 HZ
D.額定負載下連續運行時間：30min,且各部件溫升≤35K
E.品質因數：30～300
F.不穩定度：0.01%
G.系統測量精度：1.0級
H.輸入工作電源：380V、50HZ
L.系統噪聲：≤60分貝
3.4系數使用功能：
A.具備手動試驗/自動調諧/自動試驗三種模式，并可任意切換。
B.具備大屏幕顯示，可指示：輸出電壓（有效值）及輸出頻率等。
C.具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能。
D.具備過壓、過流保護功能，并可任意整定設置。
E.具備放電保護功能，在高壓發生閃絡時，可自動降電源，同時可以提示“電保護”及相關信息。
E.具備掉電保護功能。
F.具備過熱保護功能。
G.具備零值保護功能，系統和變頻電源只能零啟動、零退出。
H.具備各種數據打印功能。
I.具備系統故障自診斷功能。
三、本裝置特點：
1.主機保護功能齊全，有過流、過壓、閃絡、過熱、零值升壓、掉電保護等功能，出廠前經滿負載試驗合格。
2.勵磁變壓器箱為雙層鋁塑結構，美觀輕巧。高壓側圈為三組線圈，且線圈有原件過壓保護。
3.電抗器可任意組合串聯或并聯。
四、具體技術性能參數
240/100變頻串聯諧振成套裝置設備配置（供貨）清單
一． 設備制造遵循的國家標準和行業標準
GB2900《電工名詞術語》
GB10229-88《電抗器》
GB/T16927.1-2-1997《高電壓試驗技術》
ZBK41006-89《試驗變壓器》
GB7328-87《變壓器和電抗器的聲級測量》
IEC358(1990 )《耦合電容器和電容分壓器》
IEC1000《電磁兼容性》
GB4793-1984電子測量儀器安全要求
GB/T2423.8-1995電工電子產品基本環境試驗規程
GB/T3859.1-1993半導體變流器基本要求的規定
GB/T-3859.2-1993半導體變流器應用導則
二.總體技術功能
1.變頻串聯諧振試驗裝置以調整輸出頻率激發串聯諧振.
2.變頻串聯諧振耐壓成套裝置包括以下基本部件：變頻電源、勵磁變壓器、高壓電抗器、電容分壓器及附件等。
3.260/55變頻串聯諧振耐壓裝置系統功能滿足以下試驗要求：
10KV電纜S=300mm2，長度3km.
35KV電纜S=500mm2，長度1km
35KV開關，變壓器.刀閘試驗。
以下環境條件下能夠不影響正常試驗：
溫度范圍：—10～45℃
海拔高度：≤2000m 相對溫度：≤90%
3.3系統技術參數如下：
A.輸出電壓波形：正弦波，波形畸變率≤0.5%
B.輸出分辨率：0.1HZ
C.輸出頻率范圍：30～300 HZ
D.額定負載下連續運行時間：30min,且各部件溫升≤35K
E.品質因數：30～300
F.不穩定度：0.01%
G.系統測量精度：1.0級
H.輸入工作電源：380V、50HZ
L.系統噪聲：≤60分貝
3.4系數使用功能：
A.具備手動試驗/自動調諧/自動試驗三種模式，并可任意切換。
B.具備大屏幕顯示，可指示：輸出電壓（有效值）及輸出頻率等。
C.具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能。
D.具備過壓、過流保護功能，并可任意整定設置。
E.具備放電保護功能，在高壓發生閃絡時，可自動降電源，同時可以提示“電保護”及相關信息。
E.具備掉電保護功能。
F.具備過熱保護功能。
G.具備零值保護功能，系統和變頻電源只能零啟動、零退出。
H.具備各種數據打印功能。
I.具備系統故障自診斷功能。
三、本裝置特點：
1.主機保護功能齊全，有過流、過壓、閃絡、過熱、零值升壓、掉電保護等功能，出廠前經滿負載試驗合格。
2.勵磁變壓器箱為雙層鋁塑結構，美觀輕巧。高壓側圈為三組線圈，且線圈有原件過壓保護。
3.電抗器可任意組合串聯或并聯。
四、具體技術性能參數
240/100變頻串聯諧振成套裝置設備配置（供貨）清單
| 序號 | 配套名稱 | 型 號 規 格 | 規 范 | 單位 | 數量 | 重量 |
| 1 | 變頻電源 | 15/0.22-380 |
15KVA 輸入AC220V-380V |
臺 |
1 |
38kg |
| 2 |
勵磁變壓器 |
12KVA/0.2 |
12KVA 輸入220V/42A 輸出1500V/3000V |
臺 |
1 |
48kg |
| 3 | 高壓電抗器 | 30KV/2A | 30KV2A/60H | 臺 | 4 | 51kg |
| 4 | 電容分壓器分體 | TRF/0.001-100kv | 100KV/100V | 臺 | 1 | 12kg |
| 高壓補償電容 | 100KV/.002 | 100KV/0.02 | 臺 | 1 | 32 kg | |
| 5 | 附件箱 |
輸入輸出專用線、橡膠軟連線、分壓屏蔽 線、接地軟線 |
套 | 1 | ||
