補償電容

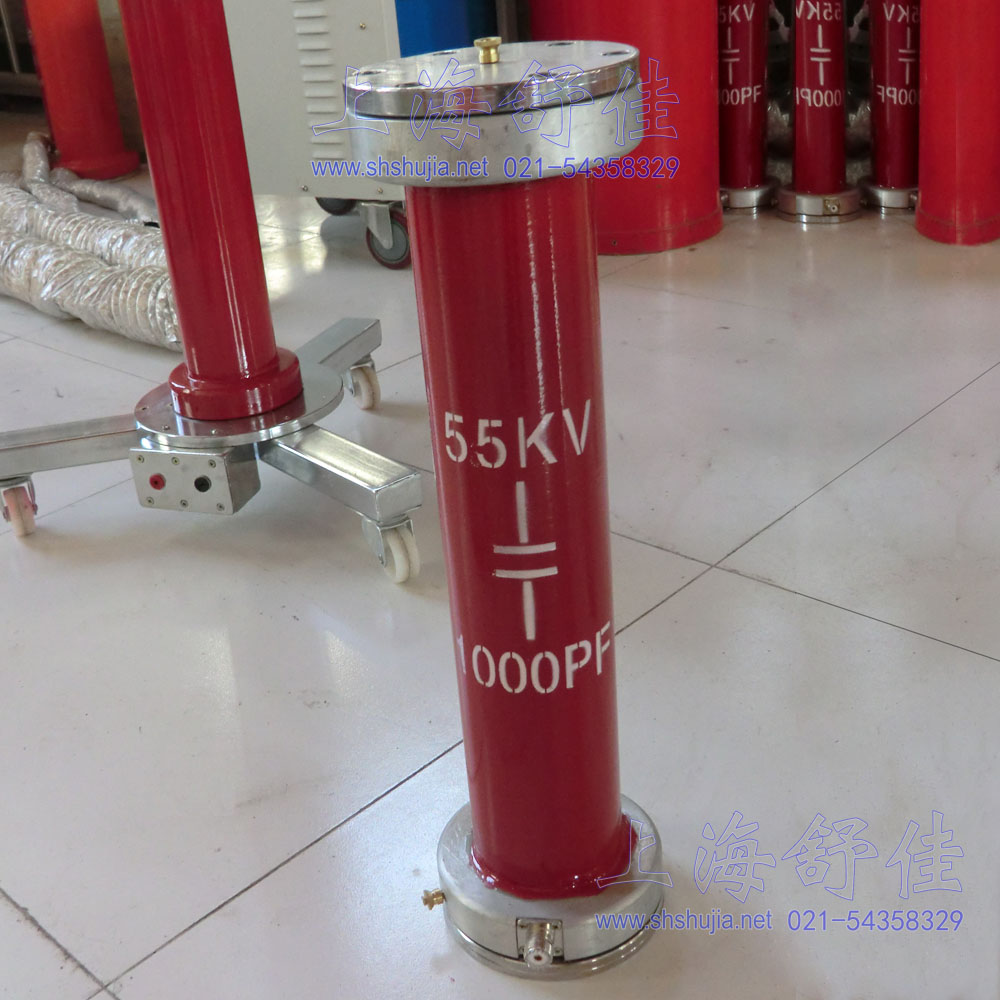

55KV調諧電容器
產品簡介
1.額定電壓：10-1000kV2.高壓電容量：5000pF-40000pF3.介質損耗：tgσ≤0.5%三、技術參數1.額定電壓：10-1000kV2.高壓電容量：5000pF-40000pF3.介質損耗：tgσ≤0.
訂購熱線：021-54358329
產品介紹
調諧電容器
額定電壓:55KV
電容量:0.025uF±5%(帶中間抽頭)
工作頻率:30～300Hz。
一、電容的作用
1、電容在交流電路里可將電壓維持在較高的平均值。近峰值，高充低放，可改善增加電路電壓的穩定性。
2、對大電流負載的突發啟動給予電流補償，電力補償電容組可提供巨大的瞬間電流，可減少對電網的沖擊。
3、電路里大量的感性負載會使電網的相位產生偏差，（感性元件會使交流電流相位滯后，電壓相位超前90度），而電容在電路里的特性與電感正好相反，起補償作用。
二、電容補償?shù)脑?br /> 在交流電路中，電阻、電感、電容元件的電壓、電流的相位特點為在純電阻電路中，電流與電壓同相位；在純電容電路中電流超前電壓90°；在純電感電路中電流滯后電壓90°。
從供電角度，理想的負載是P與S相等，功率因數cosφ為1。此時的供電設備的利用率為最高。而在實際上是不可能的，只有假設系統中的負荷，全部為電阻性才有這種可能。電路中的大多數用電負荷設備的性質都為電感性，這就造成系統總電流滯后電壓，使得在功率因數三角形中，無功Q邊加大，則功率因數降低，供電設備的效率下降。
功率三角形是一個直角三角形，用cosφ（即φ角的余弦）來反映用電質量的高低，大量的感性負載使得在電力系統中，從發電一直到用電的電力設備沒有得到充分的應用，相當一部分電能，經發、輸、變、配電系統與用戶設備之間進行往返交換。
從另一個方面來認識無功功率，無功功率并非無用，它是感性設備建立磁場的必要條件，沒有無功功率，我們的變壓器和電動機就無法正常工作。因此，設法解決減少無功功率才是正解。
實際應用中，電容電流與電感電流相位差為180°稱作互為反相，可以利用這一互補特性，在配電系統中并聯相應數量的電容器。用超前于電壓的無功容性電流抵消滯后于電壓的無功感性電流，使系統中的有功功率成分增加，cosφ得到提高，實現了無功電流在系統內部設備之間互相交換。這樣就減少了無功占用的部分電源設備容量，從而提高了系統的功率因數，從而也就提高了電能的利用率。
對功率三角形以及RLC混聯電路中的電壓與電流的特點和變化規律如圖所示。電路的兩個支路中，電阻和電感組成RL支路，它的電流相位由于電阻R與電感L的串聯作用，顯然與電壓的相位存在著滯后，電阻的存在使得這種滯后不再是90°，在阻抗三角形中，它取決于電阻R與感抗XL的比值。
一、產品概述
SBPXZ系列串聯諧振補償電容主要用于SBPXZ變頻串聯諧振交流耐壓裝置系統中，適用于做交流類工頻（45Hz-65Hz）耐壓系統。
二、產品特點
1.絕緣性能高，采用美國杜邦材料填充，特殊工藝灌封，結構更小，重量更輕，內部局部放電量降到最低，可靠性更高，
2.性能穩定，內部采用進口油浸式電容，其性能穩定，耐壓范圍廣。
3.攜帶方便，采用便攜式鋁合金包裝箱，內部采用高彈性抗壓造型泡沫固定，保證儀器在運輸及搬運過程中不會產生任何磕碰。
三、技術參數
1.額定電壓：10-1000kV
2.高壓電容量：5000pF-40000pF
3.介質損耗：tgσ≤0.5%
三、技術參數
1.額定電壓：10-1000kV
2.高壓電容量：5000pF-40000pF
3.介質損耗：tgσ≤0.5%
四、使用介紹
1.外觀介紹
SBPXZ系列串聯諧振補償電容按電容量、額定電壓可分為帶抽頭與不帶抽頭兩種，帶抽頭款中間抽頭處的額定電壓與電容量一般為高壓端的一半。
額定電壓:55KV
電容量:0.025uF±5%(帶中間抽頭)
工作頻率:30～300Hz。
一、電容的作用
1、電容在交流電路里可將電壓維持在較高的平均值。近峰值，高充低放，可改善增加電路電壓的穩定性。
2、對大電流負載的突發啟動給予電流補償，電力補償電容組可提供巨大的瞬間電流，可減少對電網的沖擊。
3、電路里大量的感性負載會使電網的相位產生偏差，（感性元件會使交流電流相位滯后，電壓相位超前90度），而電容在電路里的特性與電感正好相反，起補償作用。
二、電容補償?shù)脑?br /> 在交流電路中，電阻、電感、電容元件的電壓、電流的相位特點為在純電阻電路中，電流與電壓同相位；在純電容電路中電流超前電壓90°；在純電感電路中電流滯后電壓90°。
從供電角度，理想的負載是P與S相等，功率因數cosφ為1。此時的供電設備的利用率為最高。而在實際上是不可能的，只有假設系統中的負荷，全部為電阻性才有這種可能。電路中的大多數用電負荷設備的性質都為電感性，這就造成系統總電流滯后電壓，使得在功率因數三角形中，無功Q邊加大，則功率因數降低，供電設備的效率下降。
功率三角形是一個直角三角形，用cosφ（即φ角的余弦）來反映用電質量的高低，大量的感性負載使得在電力系統中，從發電一直到用電的電力設備沒有得到充分的應用，相當一部分電能，經發、輸、變、配電系統與用戶設備之間進行往返交換。
從另一個方面來認識無功功率，無功功率并非無用，它是感性設備建立磁場的必要條件，沒有無功功率，我們的變壓器和電動機就無法正常工作。因此，設法解決減少無功功率才是正解。
實際應用中，電容電流與電感電流相位差為180°稱作互為反相，可以利用這一互補特性，在配電系統中并聯相應數量的電容器。用超前于電壓的無功容性電流抵消滯后于電壓的無功感性電流，使系統中的有功功率成分增加，cosφ得到提高，實現了無功電流在系統內部設備之間互相交換。這樣就減少了無功占用的部分電源設備容量，從而提高了系統的功率因數，從而也就提高了電能的利用率。
對功率三角形以及RLC混聯電路中的電壓與電流的特點和變化規律如圖所示。電路的兩個支路中，電阻和電感組成RL支路，它的電流相位由于電阻R與電感L的串聯作用，顯然與電壓的相位存在著滯后，電阻的存在使得這種滯后不再是90°，在阻抗三角形中，它取決于電阻R與感抗XL的比值。
一、產品概述
SBPXZ系列串聯諧振補償電容主要用于SBPXZ變頻串聯諧振交流耐壓裝置系統中，適用于做交流類工頻（45Hz-65Hz）耐壓系統。
二、產品特點
1.絕緣性能高，采用美國杜邦材料填充，特殊工藝灌封，結構更小，重量更輕，內部局部放電量降到最低，可靠性更高，
2.性能穩定，內部采用進口油浸式電容，其性能穩定，耐壓范圍廣。
3.攜帶方便，采用便攜式鋁合金包裝箱，內部采用高彈性抗壓造型泡沫固定，保證儀器在運輸及搬運過程中不會產生任何磕碰。
三、技術參數
1.額定電壓：10-1000kV
2.高壓電容量：5000pF-40000pF
3.介質損耗：tgσ≤0.5%
三、技術參數
1.額定電壓：10-1000kV
2.高壓電容量：5000pF-40000pF
3.介質損耗：tgσ≤0.5%
四、使用介紹
1.外觀介紹
SBPXZ系列串聯諧振補償電容按電容量、額定電壓可分為帶抽頭與不帶抽頭兩種，帶抽頭款中間抽頭處的額定電壓與電容量一般為高壓端的一半。
2.接線方法
五、注意事項
五、注意事項
1、本設備使用前必須可靠接地。
2、注意保持操作距離，確保操作安全。
3、測量完畢后確認電壓已為零方可進入現場拆線。
4、禁止超壓使用，并注意表面的清潔。
5、輕拿輕放，切不可碰撞、擠壓等。
六、裝箱清單
| 序號 | 名稱 | 數量 |
| 1 | 鋁合金機箱 | 1 個 |
| 2 | 補償電容 | 1 臺 |
| 3 | 使用說明書 | 1 份 |
| 4 | 出廠檢驗報告 | 1 份 |
| 5 | 合格證 | 1 份 |
