分壓器
SRC系列高壓測試儀
產品簡介
1)分壓器采用高精度電阻，電容組合件，特種工藝灌封，干式密封，不存在漏油問題。2）輸入阻抗高：降低了測試電流、功耗小，使產品體小質輕、性能穩定、測量精度高。3）分壓器
訂購熱線：021-54358329
產品介紹
SRC系列高壓測試儀

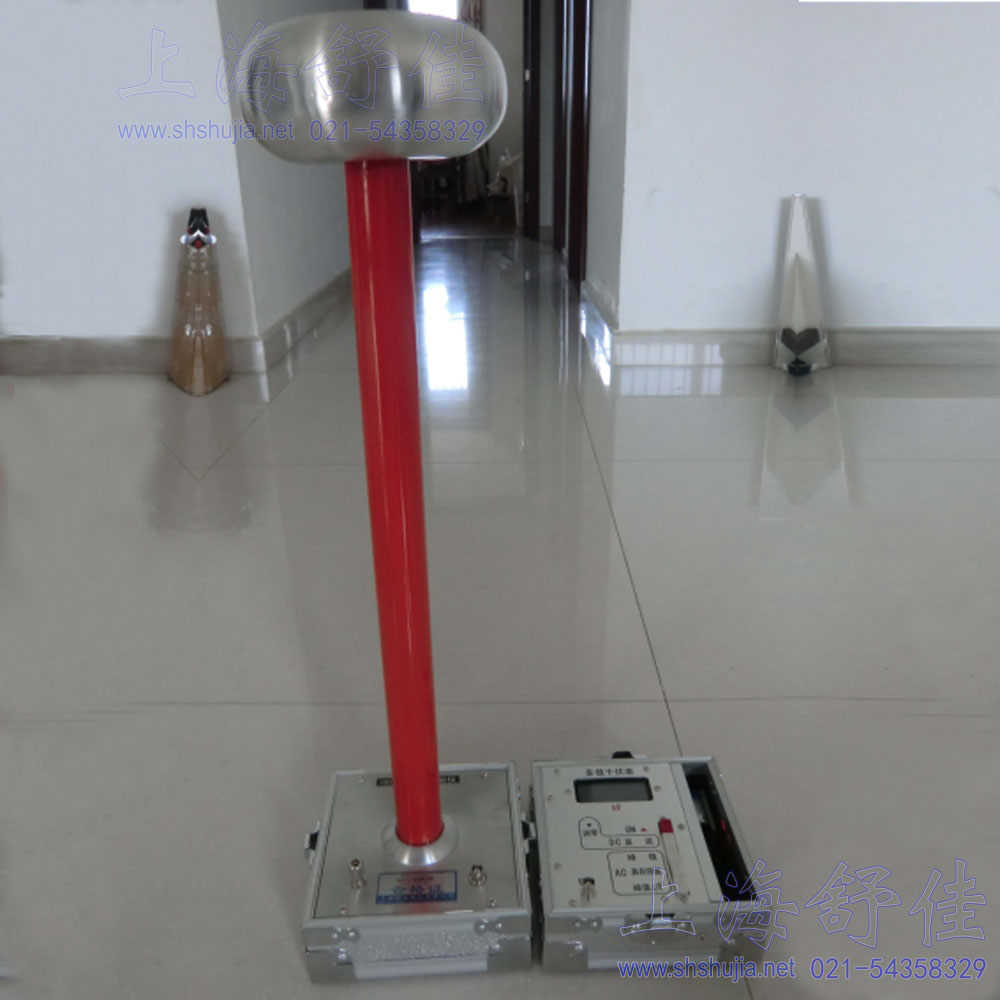

SRC高壓測試儀由分壓器、多值千伏表及專用電纜組成。主要用于現場交、直流高壓測量，是取代靜電電壓表的最佳直讀高壓測量設備。
一.主要特點：
1)分壓器采用高精度電阻，電容組合件，特種工藝灌封，干式密封，不存在漏油問題。
2）輸入阻抗高：降低了測試電流、功耗小，使產品體小質輕、性能穩定、測量精度高。
3）分壓器、多值千伏表及專用電纜全部安放在一個鋁合金箱內，安全可靠、便于攜帶和運輸。
4）多值千伏表可直讀直流平均值，交流峰值，真有效值，峰值 等電壓值。
5）150KV以上采用有機復合絕緣外套，增加了表面爬距，大大降低了產品高度，使用攜帶更加方便。
本儀器有防返電流設置，防電阻發熱阻值變化造成電壓測量不準。
故而不怕被試品擊穿，不怕被試品擊穿電流瞬間變大。
二、主要技術指標
1、精 度：DC（±1.0%＋1個字） AC （±1.5%＋1個字）
2、分壓比：150KV以下 1000：1 200KV以下 10000：1
3、電氣強度：1.2倍工作電壓
三、使用環境
溫度：0℃～40℃
濕度：25℃時不大于85%
四、產品規格
(注：可按用戶特殊生產規格(300-800KV的高壓測量器)
五、使用方法
1、打開箱蓋，箱蓋上裝有多值千伏表及專用電纜，提起箱體，分壓器就安裝在箱底上。
2、先將地線與分壓器接地柱接牢，再將專用電纜的一端接3、將被試品與分壓器均壓環牢固聯接。
4、檢查接線無誤，嚴守操作距離，接通高壓即可進行測量。
5、多值千伏表讀數單位為“KV”首先按下電源鍵，顯示“O”。按下DC 直流鍵顯示直流電壓值；按下AC 峰值鍵顯示交流峰值；按下AC真有效值鍵顯示交流真有效值；按下AC 峰值 鍵顯示峰值 電壓值。
6、多值千伏表顯示窗口，若左上角顯示“←” 時，說明9V電池應更換。
六、注意事項
1、試驗現場不得有雜物，以免影響測量精度。
2、地線必須聯接牢靠，確保安全操作距離。
3、試驗完畢必須充分放電，顯示“O”后，試驗人員才能進入現場。
4、嚴禁超額定電壓使用。
5、保證設備表面清潔，存放在陰涼、干燥處。
七、產品計量校對

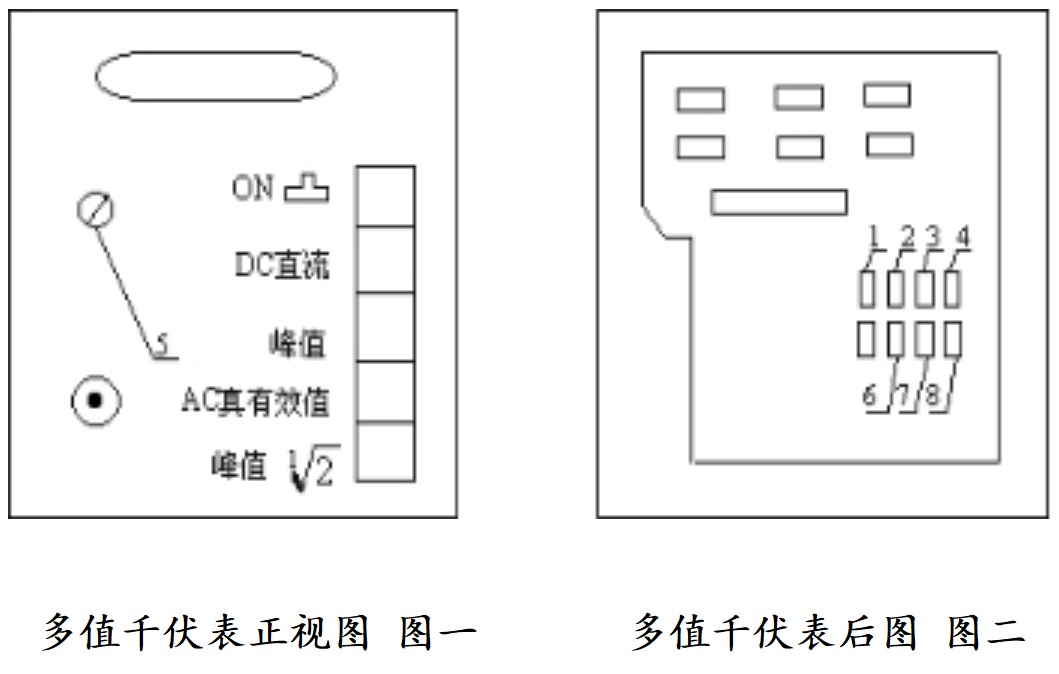

如產品需要計量校對時，松開面板固緊螺釘，參看圖一、圖二：
1、校對直流電壓值：先調零，調圖一中的電位器“5”然后校準，調圖二中的電位器“1”。
2、校對交流真有效值：先調零，調圖二中的電位器“6”，然后校準，調圖二中的電位器“2”。
3、校對交流峰值：先調零，調圖二中的電位器“7”，然后校準，調圖二中的電位器“3”。
4、校對交流峰值 ：先調零，調圖二中的電位器“8”，然后校準，調圖二中的電位器“4”。
八、產品配套
1、包裝箱 壹只
2、分壓器 壹節
3、專用電纜 壹根
4、多值千伏表 壹?jí)K
5、說明書 壹份
6、合格證 壹份
SRC高壓測試儀由分壓器、多值千伏表及專用電纜組成。主要用于現場交、直流高壓測量，是取代靜電電壓表的最佳直讀高壓測量設備。
一.主要特點：
1)分壓器采用高精度電阻，電容組合件，特種工藝灌封，干式密封，不存在漏油問題。
2）輸入阻抗高：降低了測試電流、功耗小，使產品體小質輕、性能穩定、測量精度高。
3）分壓器、多值千伏表及專用電纜全部安放在一個鋁合金箱內，安全可靠、便于攜帶和運輸。
4）多值千伏表可直讀直流平均值，交流峰值，真有效值，峰值 等電壓值。
5）150KV以上采用有機復合絕緣外套，增加了表面爬距，大大降低了產品高度，使用攜帶更加方便。
本儀器有防返電流設置，防電阻發熱阻值變化造成電壓測量不準。
故而不怕被試品擊穿，不怕被試品擊穿電流瞬間變大。
二、主要技術指標
1、精 度：DC（±1.0%＋1個字） AC （±1.5%＋1個字）
2、分壓比：150KV以下 1000：1 200KV以下 10000：1
3、電氣強度：1.2倍工作電壓
三、使用環境
溫度：0℃～40℃
濕度：25℃時不大于85%
四、產品規格
(注：可按用戶特殊生產規格(300-800KV的高壓測量器)
| 型號 | 測量范圍 |
外形尺寸 （mm） |
重量 （Kg） |
|
| AC | DC | |||
| SRC-50 | 50 | 70 | 170×170×750 | 5 |
| SRC-100 | 100 | 140 | 170×170×750 | 7 |
| SRC-150 | 150 | 200 | 225×225×800 | 12 |
| SRC-200 | 200 | 250 | 225×225×800 | 15 |
1、打開箱蓋，箱蓋上裝有多值千伏表及專用電纜，提起箱體，分壓器就安裝在箱底上。
2、先將地線與分壓器接地柱接牢，再將專用電纜的一端接3、將被試品與分壓器均壓環牢固聯接。
4、檢查接線無誤，嚴守操作距離，接通高壓即可進行測量。
5、多值千伏表讀數單位為“KV”首先按下電源鍵，顯示“O”。按下DC 直流鍵顯示直流電壓值；按下AC 峰值鍵顯示交流峰值；按下AC真有效值鍵顯示交流真有效值；按下AC 峰值 鍵顯示峰值 電壓值。
6、多值千伏表顯示窗口，若左上角顯示“←” 時，說明9V電池應更換。
六、注意事項
1、試驗現場不得有雜物，以免影響測量精度。
2、地線必須聯接牢靠，確保安全操作距離。
3、試驗完畢必須充分放電，顯示“O”后，試驗人員才能進入現場。
4、嚴禁超額定電壓使用。
5、保證設備表面清潔，存放在陰涼、干燥處。
七、產品計量校對
如產品需要計量校對時，松開面板固緊螺釘，參看圖一、圖二：
1、校對直流電壓值：先調零，調圖一中的電位器“5”然后校準，調圖二中的電位器“1”。
2、校對交流真有效值：先調零，調圖二中的電位器“6”，然后校準，調圖二中的電位器“2”。
3、校對交流峰值：先調零，調圖二中的電位器“7”，然后校準，調圖二中的電位器“3”。
4、校對交流峰值 ：先調零，調圖二中的電位器“8”，然后校準，調圖二中的電位器“4”。
八、產品配套
1、包裝箱 壹只
2、分壓器 壹節
3、專用電纜 壹根
4、多值千伏表 壹?jí)K
5、說明書 壹份
6、合格證 壹份
