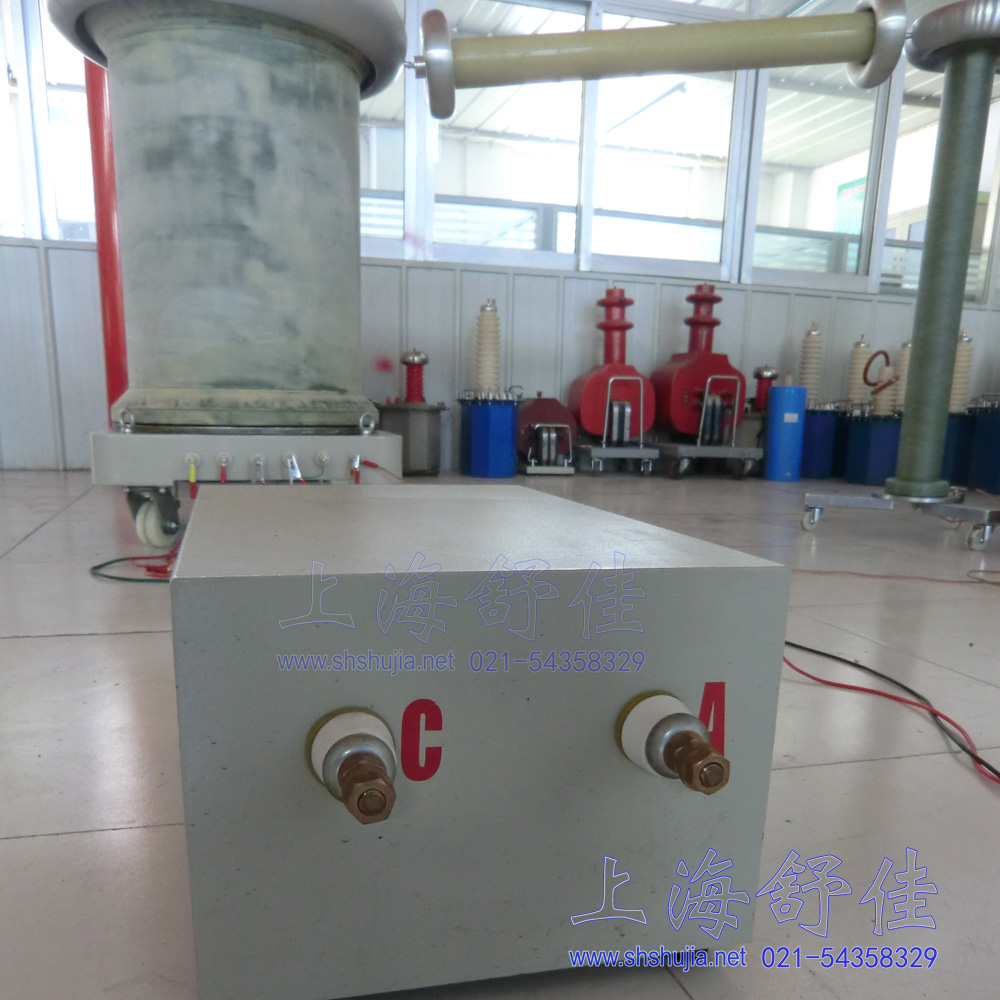

WJF10KVA/50KV無局部放電工頻試驗變壓器高壓試驗變壓器
產品簡介：
隨著社會的進步，科學的發展，人類對能源的需求愈來愈大，由于電力在人們生活當中是不可缺少的一分重要的資源，從而促進電力工業的迅猛發展，隨著網路電壓 的提高和新的生產工藝、技術，對預防性試驗放在了議事日程上。為了增加輸出發配電設備的使用壽命，現對一些設備提出局部放電試驗的要求。
為了適應不同電壓等級，不同容量，在不同的使用環境和條件下工作。我公司設計了四種型號六十多種規格的無局部放電工頻試驗變壓器及其成套裝置。
從結構型式上分，可分為：?jiǎn)蜗噼F殼式，單相鐵殼串級式，單相絕緣筒外殼式和單相絕緣筒外串級四種。單相鐵殼式一般適用于電壓、容量較低且便于攜帶或電壓容 量較大固定式，但對局部放電量要求較低的氣場合，電壓不太高，且比較固定使用的場合；單相絕緣筒式串級式，主要適用于對局部放電要求較高，電壓高、容量 大，或電壓低容量小，便于攜帶的場合，以上四種型號用戶根據不同要求自行選擇。
使用貯存條件：
1．海拔高度不超過1000米。
2．周圍空氣溫度-10℃—+40℃，空氣相對濕度不大于85%（+20%），從一個環境換到另一個環境，溫差不得大于15℃。
3．無導電塵埃存在。
4．無火災及瀑炸危險。
5．不含有腐蝕金屬和絕緣的氣體存在。
6．無劇烈振動和碰撞的場所。
7．地平水平面不超過3度
8．電源電壓的波形為實際正弦波，波形畸變率小于1%，頻率為50Hz，電源側應不遭受來自外部的大氣過電壓。
9．設有一個可靠接地點，接地電阻小于1歐姆。
產品參數：
1．局部放電量
（1）10-200KV額定高壓輸出，在100%UH下局部放電量≤3-5PC。
（2）250-300KV額定高壓輸出，在100%UH下局部放電量≤5PC。
（3）350-750KV額定輸出，在80%UH下局部放電量≤5PC，100%UH下≤10PC。
（4）80KV-1500KV額定高壓輸出，在80%UH下局部放電量≤10PC。
2．串接式變壓器，變壓器電壓分布不對稱度≤5%
3．試驗變壓器在額定電壓額定電流下，從環境度開始，可運行30min，在三分之二額定電壓三分之二額定電流下，可連續運行。
4．單臺試驗變壓器阻抗為3%-12%，串接阻抗為5%-40%。
5．波形畸變率<5%。
6．其余參數符合ZBK41006-89〈試驗變壓器〉規定。
設備組成：
（1）電源（用戶自配）（0.22KV、0.38KV、6KV、10KV均可）
（2）一次開關柜（或電源箱）（根據控制臺選）
（3）調壓器 （4）二次開關柜（選擇）
（5）隔離變壓器（選件） （6）電源噪音濾波器（選件）
（7）電子快速保護器（選件） （8）工頻無局放試驗變壓器
（9）金屬絲線保護電阻 （10）工頻無局放電容分壓器
（11）導電桿（選件） （12）耦合電容器（選件）
（13）導電桿（選件） （14）三次諧波濾波器（選件）
（15）五次諧波濾波器（選件） （16）補償電抗器組（選件）
（17）控制臺（選件） （18）試區
使用方法：
1．準備工作
A．選擇合適容量、電壓的電源。
B．接線前將各設備全理就位，選擇好對周圍物體距離。
C．按照項5設備組成圖選擇合適導線，正確接好每一根線，高壓尾和測量繞組端子嚴格接地。
D．接好各設備的接地線，特別注意接地點應為實際上的一點接地。
2．開機前準備工作及手動自動操作程序。（參照控制臺使用說明書）。
注意事項：
1．主回路電源應滿足**輸出功率。
2．在升壓時，切要觀察各表計是否在正常情況下工作，嚴禁超負荷工作。
3．所有接地為一點接地
4．設備嚴禁傾倒，缺油時嚴禁使用。
5．絕緣外殼及鐵外殼的高壓套管，嚴禁碰撞，劃傷。
6．整體設備嚴禁在空氣溫度低于-5℃時存貯或使用。
7．設備調換環境時，環境相對溫差不得大于15℃。
8．套管及外殼表面嚴禁覆水、冰、雪，室內使用設備嚴禁室外存貯。
9．試驗結束后，設備控制臺鑰匙應拔出保管。
10．在使用本套設備前，必須認真閱讀說明書，尤其是第六、七二項中所規定的必須嚴格遵守。
隨著社會的進步，科學的發展，人類對能源的需求愈來愈大，由于電力在人們生活當中是不可缺少的一分重要的資源，從而促進電力工業的迅猛發展，隨著網路電壓的提高和新的生產工藝、技術，對預防性試驗放在了議事日程上。為了增加輸出發配電設備的使用壽命，現對一些設備提出局部放電試驗的要求。
為了適應不同電壓等級，不同容量，在不同的使用環境和條件下工作。我公司設計了四種型號六十多種規格的工頻無局放試驗變壓器及其成套裝置。
從結構型式上分，可分為：?jiǎn)蜗噼F殼式，單相鐵殼串級式，單相絕緣筒外殼式和單相絕緣筒外串級四種。單相鐵殼式一般適用于電壓、容量較低且便于攜帶或電壓容量較大固定式，但對局部放電量要求較低的氣場合，電壓不太高，且比較固定使用的場合；單相絕緣筒式串級式，主要適用于對局部放電要求較高，電壓高、容量大，或電壓低容量小，便于攜帶的場合，以上四種型號用戶根據不同要求自行選擇。
二．產品型號編制說明
三．使用貯存條件
1．海拔高度不超過1000米。
2．周圍空氣溫度-10℃—+40℃，空氣相對濕度不大于85%（+20%），從一個環境換到另一個環境，溫差不得大于15℃。
3．無導電塵埃存在。
4．無火災及瀑炸危險。
5．不含有腐蝕金屬和絕緣的氣體存在。
6．無劇烈振動和碰撞的場所。
7．地平水平面不超過3度
8．電源電壓的波形為實際正弦波，波形畸變率小于1%，頻率為50Hz，電源側應不遭受來自外部的大氣過電壓。
9．設有一個可靠接地點，接地電阻小于1歐姆。
四．技術參數
1．局部放電量
（1）10-200KV額定高壓輸出，在100%UH下局部放電量≤3-5PC。
（2）250-300KV額定高壓輸出，在100%UH下局部放電量≤5PC。
（3）350-750KV額定輸出，在80%UH下局部放電量≤5PC，100%UH下≤10PC。
（4）80KV-1500KV額定高壓輸出，在80%UH下局部放電量≤10PC。
2．串接式變壓器，變壓器電壓分布不對稱度≤5%
3．試驗變壓器在額定電壓額定電流下，從環境度開始，可運行30min，在三分之二額定電壓三分之二額定電流下，可連續運行。
4．單臺試驗變壓器阻抗為3%-12%，串接阻抗為5%-40%。
5．波形畸變率<5%。
6．其余參數符合ZBK41006-89〈試驗變壓器〉規定。
五．設備組成
（1）電源（用戶自配）（0.22KV、0.38KV、6KV、10KV均可）
（2）一次開關柜（或電源箱）（根據控制臺選）
（3）調壓器 （4）二次開關柜（選擇）
（5）隔離變壓器（選件） （6）電源噪音濾波器（選件）
（7）電子快速保護器（選件） （8）工頻無局放試驗變壓器
（9）金屬絲線保護電阻 （10）工頻無局放電容分壓器
（11）導電桿（選件） （12）耦合電容器（選件）
（13）導電桿（選件） （14）三次諧波濾波器（選件）
（15）五次諧波濾波器（選件） （16）補償電抗器組（選件）
（17）控制臺（選件） （18）試區
六．使用方法
1．準備工作
A．選擇合適容量、電壓的電源。
B．接線前將各設備全理就位，選擇好對周圍物體距離。
C．按照項5設備組成圖選擇合適導線，正確接好每一根線，高壓尾和測量繞組端子嚴格接地。
D．接好各設備的接地線，特別注意接地點應為實際上的一點接地。
2．開機前準備工作及手動自動操作程序。（參照控制臺使用說明書）。
七．注意事項
1．主回路電源應滿足最大輸出功率。
2．在升壓時，切要觀察各表計是否在正常情況下工作，嚴禁超負荷工作。
3．所有接地為一點接地
4．設備嚴禁傾倒，缺油時嚴禁使用。
5．絕緣外殼及鐵外殼的高壓套管，嚴禁碰撞，劃傷。
6．整體設備嚴禁在空氣溫度低于-5℃時存貯或使用。
7．設備調換環境時，環境相對溫差不得大于15℃。
8．套管及外殼表面嚴禁覆水、冰、雪，室內使用設備嚴禁室外存貯。
9．試驗結束后，設備控制臺鑰匙應拔出保管。
10．在使用本套設備前，必須認真閱讀說明書，尤其是第六、七二項中所規定的必須嚴格遵守。
八．日常維護及運輸
1．本套設備應放置在干燥、清潔的場所，不用時應做好防雨、雪、水、塵的防護工作，戶外應做好防雷工作。
2．對長期放置不用的設備應定期檢查所有緊固件、絕緣套管及絕緣筒表面的清理工作。
3．運輸時設備應包裝好且用鋼絲繩緊固好，此時應注意變壓器的裝車方式、方向，防止運輸時，起步與剎車引起內部構件串動、松動、變形（方向根據提供的總裝配圖來定），繞組元件的軸向方向垂直于運輸工具的行走方向。
| 型號規格 | 額定容量(kVA) | 高壓電壓(kV) | 矮壓電壓(kV) | D × H(mm) | 沉量 |
| TQSW-5/50 | 5 | 50 | 0.22 | 320 × 431 | 45 |
| TQSW-10/100 | 10 | 100 | 0.22 | 570 × 725 | 165 |
| TQSW-30/100 | 30 | 100 | 0.38 | 800 × 1036 | 315 |
| TQSW-15/150 | 15 | 150 | 0.38 | 1165 × 1667 | 695 |
| TQSW-50/250 | 50 | 250 | 0.38 | 1280 × 1970 | 1100 |
| TQSW-100/100 | 100 | 100 | 0.38 | 1130 × 1485 | 1350 |
| TQSW-100/150 | 100 | 150 | 0.38 | 1800 × 1953 | 1980 |
| TQSW-200/200 | 200 | 200 | 0.6 | 2500 × 2445 | 4500 |
| TQSW-150/250 | 150 | 250 | 0.6 | 2150 × 2443 | 4230 |
| TQSW-250/250 | 250 | 250 | 0.6 | 2500 × 2555 | 6100 |
| TQSW-1000/250 | 1000 | 250 | 3、6、10 | 3600 × 2800 | 12000 |
| TQSW-300/300 | 300 | 300 | 3、6 | 2600 × 3300 | 6280 |
| TQSW-450/300 | 450 | 300 | 3、6 | 3050 × 2920 | 8000 |
| TQSW-600/300 | 600 | 300 | 3、6 | 2600 × 3460 | 10600 |
| TQSW-800/400 | 800 | 400 | 3、6、10 | 3600 × 4800 | 14000 |
| TQSW-1200/400 | 1200 | 400 | 3、6、10 | 3600 × 4875 | 19000 |
| TQSW-100/500 | 100 | 500 | 3、6、10 | 3300 × 5300 | 8100 |
| TQSW-250/500 | 250 | 500 | 3、6、10 | 3600 × 5200 | 11600 |
| TQSW-200/500 | 200 | 500 | 3、6、10 | 3300 × 5300 | 8800 |
| TQSW-500/500 | 500 | 500 | 3、6、10 | 3600 × 5210 | 23540 |
| TQSW-1000/500 | 1000 | 500 | 3、6、10 | 3600 × 5300 | 25400 |
| TQSW-2200/550 | 2200 | 550 | 6、10 | 3600 × 6000 | 36000 |
| TQSW-2000/500 | 2000 | 500 | 6、10 | 3600 × 5400 | 34880 |
| 型號規格 | 額定容量(kVA) | 高壓電壓(kV) |
電源電壓 (kV) |
D(mm) | D × H(mm) | 沉量 |
| TQSW-5/2×50 | 5 | 100 | 0.38 | φ270 | φ415 × 1074 | 110 |
| TQSW-10/2×80 | 10 | 160 | 0.38 | φ327 | φ470 × 1219 | 150 |
| TQSW-20/2×100 | 20 | 200 | 0.38 | φ600 | φ900 × 2100 | 200 |
| TQSW-100/2×100 | 100 | 200 | 0.38 | φ830 | φ1290 × 3500 | 2680 |
| TQSW-45/2×200 | 45 | 400 | 0.38 | φ830 | φ1290 × 3255 | 1730 |
| TQSW-150/2×125 | 150 | 250 | 0.38 | φ1100 | φ1600 × 3500 | 4770 |
| TQSW-25/2×125 | 25 | 250 | 0.38 | φ680 | φ1200 × 2120 | 870 |
| TQSW-45/2×150 | 45 | 300 | 0.38 | φ830 | φ1420 × 2500 | 2530 |
| TQSW-150/2×150 | 150 | 300 | 0.38 | φ1100 | φ1600 × 4000 | 5000 |
| TQSW-300/2×150 | 300 | 300 | 0.38 | φ1100 | φ1600 × 4000 | 7880 |
| TQSW-100/2×200 | 100 | 400 | 0.38 | φ1100 | φ1500 × 3620 | 4280 |
| TQSW-250/2×250 | 250 | 500 | 0.6、3、6 | φ1600 | φ2600 × 5580 | 15800 |
| TQSW-500/2×250 | 500 | 500 | 0.6、3、6 | φ1600 | φ2600 × 5580 | 16400 |
| TQSW-300/2×300 | 300 | 600 | 0.6、3、6 | φ1600 | φ2050 × 6205 | 16700 |
| TQSW-600/2×300 | 600 | 600 | 3、6 | φ2030 | φ3300 × 8395 | 19000 |
| TQSW-750/2×375 | 750 | 720 | 3、6 | φ2360 | φ3600 × 8395 | 38400 |
| TQSW-200/2×500 | 200 | 1000 | 3、6、10 | φ1600 | φ3600 × 8350 | 12400 |
| TQSW-1000/2×500 | 1000 | 1000 | 3、6、10 | φ2450 | φ4500 × 11800 | 48500 |
| TQSW-2000/2×500 | 2000 | 1000 | 3、6、10 | φ2450 | φ4500 × 13500 | 42000 |
| TQSW-2400/2×400 | 2400 | 800 | 3、6、10 | φ2500 | φ3500 × 11000 | 50000 |
| TQSW-1200/3×400 | 1200 | 1200 | 3、6、10 | φ2500 | φ4500 × 14000 | 62000 |
| TQSW-2400/3×400 | 2400 | 1200 | 3、6、10 | φ2500 | φ4500 × 15000 | 70000 |
