一、  概述

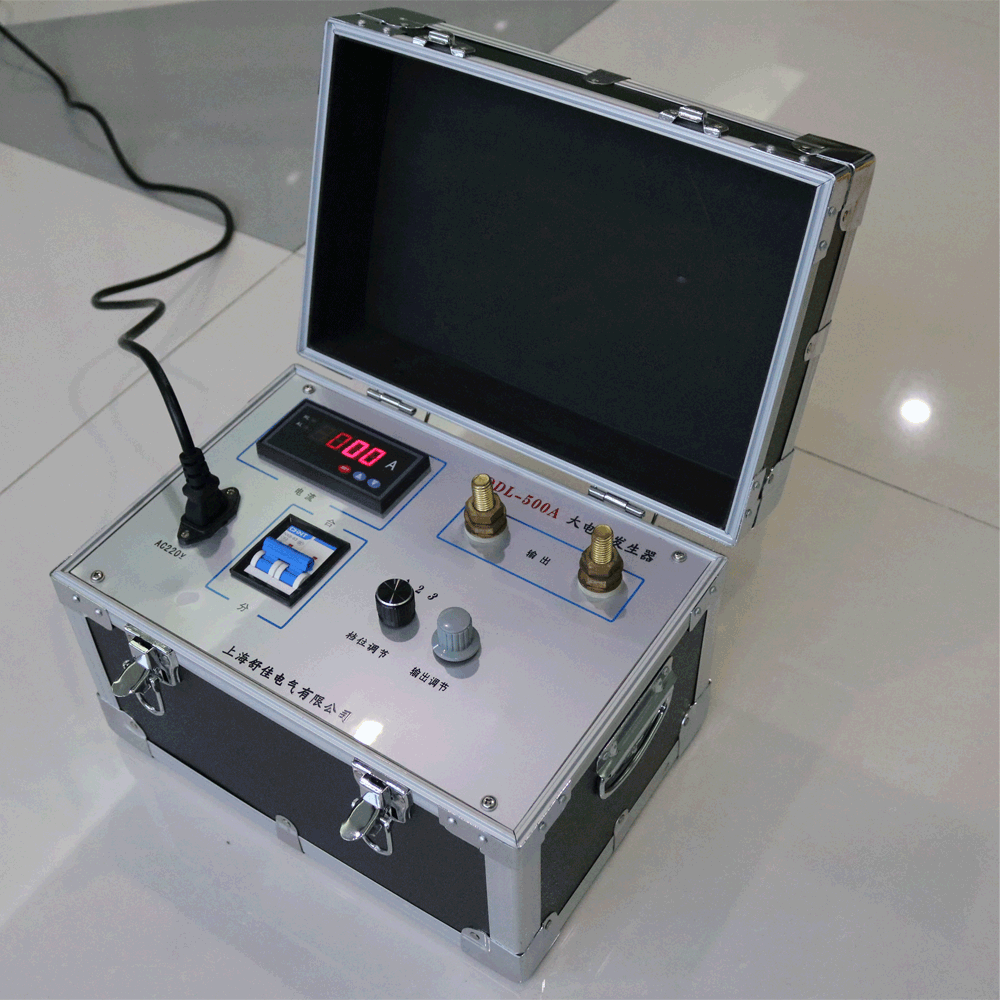

SDDF-500A/5V交流長時間大電流發生器是企業試驗各種電器設備作電流負載試驗及溫升試驗而專門設計制造的專用設備。
  本產品為一體式結構，控制部分采用數顯表顯示輸入電壓、輸出交流電流，手動控制操作，無極調升電流。從而方便企業為做各種試驗。是工礦企業進行升流或溫升試驗較理想的設備。

二、   主要技術參數

1、輸入：～220V, 容量：5kVA , 頻率：50Hz

  2、輸出：負載在為5mΩ時，輸出電流AC500A輸出線端電壓≥5V長時間（4h）高重復率做短時間試驗使用；

3、0.5級數顯表準確顯示輸入交流電壓、輸出交流電流，按鈕控制操作，調壓器無極調升流電流。

4、本產品為一體式結構；

三、使用環境

1、環境溫度：—10℃～40℃
2、產品周圍應無嚴重影響變壓器絕緣的氣體蒸氣，化學性沉積灰塵、污垢及其它爆炸性介質的場所。

四、工作原理

本系列產品按入工作電源后，通過調整調壓器輸出電壓以獲得試驗所需的大電流。其工作原理圖如下：

五、控制面板

1、電源指示：接通電源后，輸入電壓表和輸出電流表上的數字屏亮。

2、工作指示燈：按“啟動”按鈕，“啟動”指示燈亮，表示升流器已接通，可以升流；

               或按“啟動”按鈕，接通已經調好的電流（電流表顯示數值）。

3、時間控制器：是控制儀器的試驗時間的(時間為999S)。

4、調壓器：調升電流用的。

六、使用方法

1、試驗前預備工作：接好儀器等接地（接地必須牢靠）。連接好被試品，設置好試驗時間，并預備好～220V電源，待（一切接線完畢）試驗時接通。

2、時間控制器設置：按數字鍵就可以調1～9數字，以(S)秒為單位。

3、試驗方式：在再次檢查確認儀器間及被試品接線無誤后，接通～220V電源，“停止”按鈕指示燈亮、時間繼電器數字亮,表示電源已接通。

4、按“啟動”按鈕，“啟動”指示燈亮，表示升流器已接通，可以升流；

5、緩緩轉動調壓器旋鈕升流,同時注意輸出電流表變化;調到所需電流后,等到試驗時間到停止試驗,手動回旋調壓器轉盤歸零、切掉電源、拆掉被試品結束試驗。

 6、建議：為了保證測試精度，可在儀表接線柱上串接一標準電流表。

七、注意事項

1、試驗過程中，一旦發現不正?，F(xiàn)象，應立即切斷電源 ，查明原因后再進行試驗。
2、試驗完畢，必須將調壓器回零，按停止按鈕切斷工作，切斷電源 ，方可拆除試驗接線，以保證安全。

 3、本設備是為額定工作電流, 額定工作時間而設計的，特別不允許超過額定電流,額定時間運行，以防過熱.

2、新安裝和長時間不用的變壓器，運行前用1500兆歐表測量線圈之間和線圈對地的絕緣電阻，其電阻值不低于0.5兆歐時，方可使用。

3、使用中升流變壓器和操作臺必須可靠接地，以保證安全。
4、使用時應緩慢均勻升流，搬運時應避免過大的震動。
5、調壓器與電刷接觸表面應保持清潔，視情況用90%酒精蘸棉紗擦拭干凈。

6、本設備應置于清潔、通風、干燥和室內保存。

八、設備成套性

1、大電流發生器                 一臺
2、產品合格證(貼在儀器上)       一份
3、產品使用說明書               一份

4、產品保修卡                   一份

5、3M 300mm2D大電流線            一根
