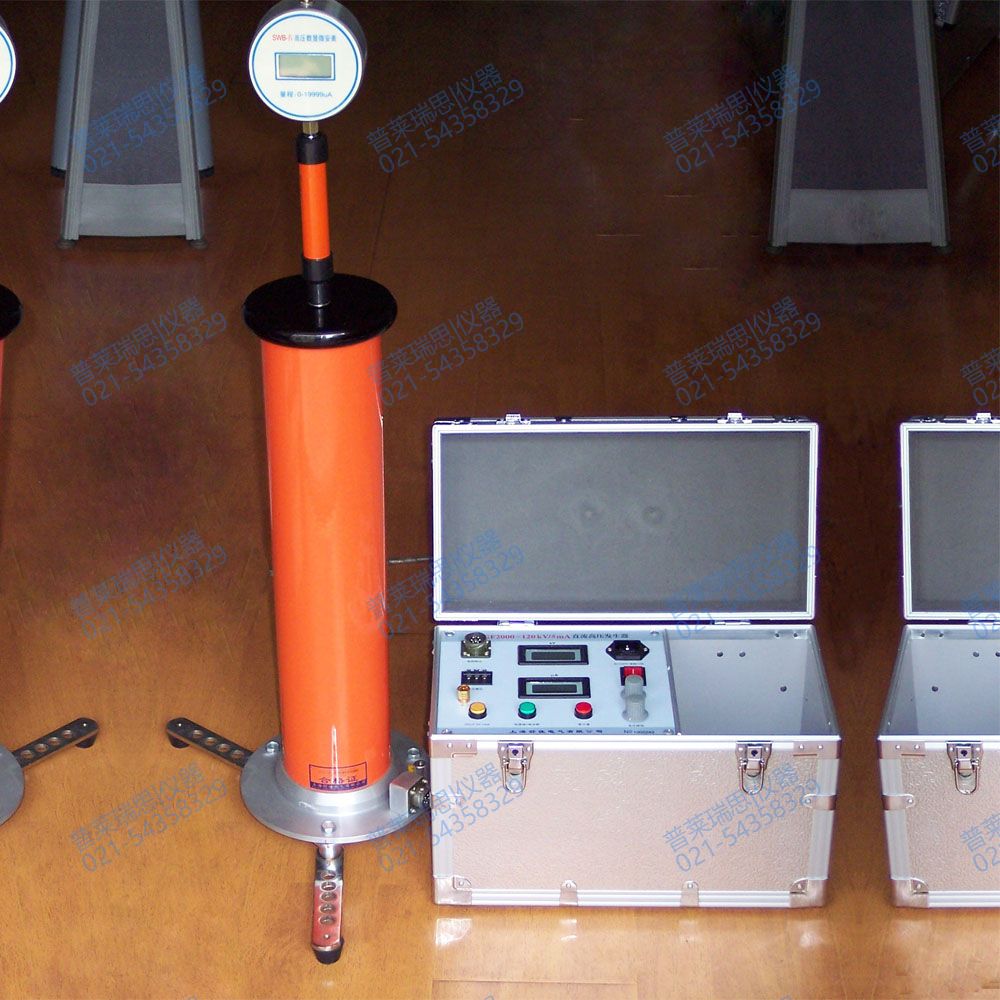

ZGF120kv/2mA小高壓直流發生器

產品簡介

ZGF120kv/2mA小高壓直流發生器 ZGF2000-120kv/2mA直流高壓發生器(直流耐壓機高壓直流發生器) 一、產品簡介 ZGF2000系列高頻直流高壓發生器是根據中國行業標準ZBF 24003-90《便攜式直流高壓發生

訂購熱線：021-54358329

在線咨詢

產品介紹

ZGF120kv/2mA小高壓直流發生器

ZGF2000-120kv/2mA直流高壓發生器(直流耐壓機高壓直流發生器)

一、產品簡介
ZGF2000系列高頻直流高壓發生器是根據中國行業標準ZBF 24003-90《便攜式直流高壓發生器通用技術條件》的要求，最新研究、設計、制造的，是新時代的科技產品——便攜式直流高壓發生器，是適用于電力部門、廠礦企業動力部門、科研單位、鐵路、化工、發電廠等對氧化鋅避雷器、磁吹避雷器、電力電纜、發電機、變壓器、開關等設備進行直流高壓試驗，是新世紀最理想的換代產品。
ZGF2000系列高頻直流高壓發生器采用高頻倍壓電路，率先應用最新的PWM高頻脈寬調制技術，閉環調整，采用了電壓大反饋，使電壓穩定度大幅度提高。使用性能卓越的大功率IGBT器件及其驅動技術，并根據電磁兼容性理論，采用特殊屏蔽、隔離和接地等措施。使直流高壓發生器實現了高品質、便攜式，并能承受額定電壓放電而不損壞。
ZGF2000系列高頻直流高壓發生器儀器主要部件選用美國、德國、日本等國先進技術的元器件，使儀器更可靠、更穩定，倍壓筒體用德國技術研制生產，高頻變壓器經有關專家特殊設計、體積小，容量大，過載能力強，便于現場作業試驗。展望未來，企業將繼續積極開拓市場。以質量和信譽為生命，不斷提高科技水平，研制出尖端的優質產品，以滿足用戶的需要，努力開拓，再鑄新世紀的輝煌。
二、產品特點
1、體積更小、重量更輕、更美觀、更可靠、操作簡便、功能齊全，便于野外使用，是新世紀最理想的可靠產品。
2、采用先進技術、工藝制造，率先應用最新的PWM高頻脈寬調制技術、脈沖串邏輯陣列調制，采用大功率IGBT器件，利用高頻技術提高頻率，頻率高達100kHz，從而使輸出高壓穩定度更高，波紋系數更小。
3、按免維修設計，主要部件均選用美、德、日等國進口先進技術的元器件，經久耐用，不怕連續對地直接短路放電。
4、精度高、測量準確。電壓、電流表均為數字顯示，電壓分辨率為0.1kV，電流分辨率為0.1uA，控制箱上電壓表直接顯示加在負載試品上的電壓值，使用時無需外加分壓器，接線簡單。儀器具有高、低壓端測量泄漏電流，高壓端采用圓形屏蔽數字表顯示，不怕放電沖擊，抗干擾性能好，適合現場使用。
5、電壓調節穩定度高，全量程平滑調壓，輸出電壓調節采用進口單個多圈電位器，升壓過程平穩，調節精度高，并設計有粗調和細調功能。電壓調節精度優于0.1%，電壓、電流測量誤差小于1.0%，脈動因數優于0.5%。
6、負極性輸出、零啟動、連續可調、有過電壓、過電流、回零、接地保護、特有斷線保護等各種保護功能。自動保護電路功能強，保護完善可靠，使操作安全，各種技術指標均優于行業標準及優于同類產品。
7、增設了高精度75%VDC-1mA的功能，做氧化鋅避雷器測量帶來極大的方便。輕輕一按無須計算。本儀器控制箱上有75%的電壓功能鍵，在做避雷器試驗時，當電流升到1000uA時、就打開0.75的按鈕，這時電壓表、電流表所顯示的值就是75%的數據，做完后應立即將升壓的旋鈕回到零位上，同時將細調電壓旋鈕回到零位上，并應立即按綠色按鈕，切斷高壓并關閉電源開關。再做其它的試驗。
8、方便的過電壓整定設置功能，采用了數字撥盤開關，能將整定電壓值直觀顯示，使你操作更隨意，顯示數值單位為kV。
9、倍壓筒可分節結構，現場使用，靈活方便，一機多用，經濟實惠。
10、底部設有三只內藏式支撐腳，增加了倍壓筒的穩定性。
三、主要技術性能
（1）測試電壓：DC：0～120KV
（2）漏電流：DC：0～2mA
（3）時間測試：1min
（4）顯示方式：數字顯示
（5）擊穿保護
（6）有1mA時75%直流電壓

技術參數規格	包裝箱	輸出電壓	輸出電流	輸出功率	機箱重量	倍壓筒高度	倍壓重量	價格
技術參數規格	只數	(kV)	(mA)	(W)	(kg)	(mm)	(kg)	(元)
60KVA/2mA	1	60	2	120	4.3	Φ80×500	6.3	2700
60KVA/2mA	2	60	2	120	4.3	Φ80×500	6.3	4200
60KVA/5mA	1	60	5	300	4.3	Φ80×500	6.3	3200
60KVA/5mA	2	60	5	300	4.3	Φ80×500	6.3	4800
120KVA/2mA	1	120	2	240	4.3	Φ80×770	6.8	3700
120KVA/2mA	2	120	2	240	4.3	Φ80×770	6.8	5400
120KVA/5mA	1	120	5	600	4.3	Φ80×770	6.8	4800
120KVA/5mA	2	120	5	600	4.3	Φ80×770	6.8	5500
200KVA/2mA	2	200	2	400	4.5	Φ80×770	7.2	7000
200KVA/5mA	2	200	5	1000	4.5	Φ80×770	7.2	7500
300KVA/2mA	2	300	2	4000	8.1	Φ110×1350	12.6	12500
300KVA/3mA	2	300	3	4000	8.1	Φ110×1350	12.6	14000

高壓極性：負電壓極性,零電壓啟動,連續可調。
工作電源：AC 220V±10%;50Hz
電壓測量誤差：1.0%（滿度）±1個字,最高分辨率0.1%kV
電流測量誤差：1.0%（滿度）±1個字,最高分辨率0.1%uA
過壓整定誤差：≤1.0%
0.75切換誤差：≤0.5%
紋波系數：≤1.0%
電壓穩定度：隨機波動,電源電壓變化±10%時≤0.5%
工作方式：間斷使用;額定負載30分鐘;1.1倍額定電壓使用:10分鐘
環境溫度：-15℃～50℃
相對濕度：當溫度為25℃時，不大于90%(無凝露)
海拔高度：2500米以下
注：600～800kV等電壓等級的可以定做。
