05互感器綜合測試儀

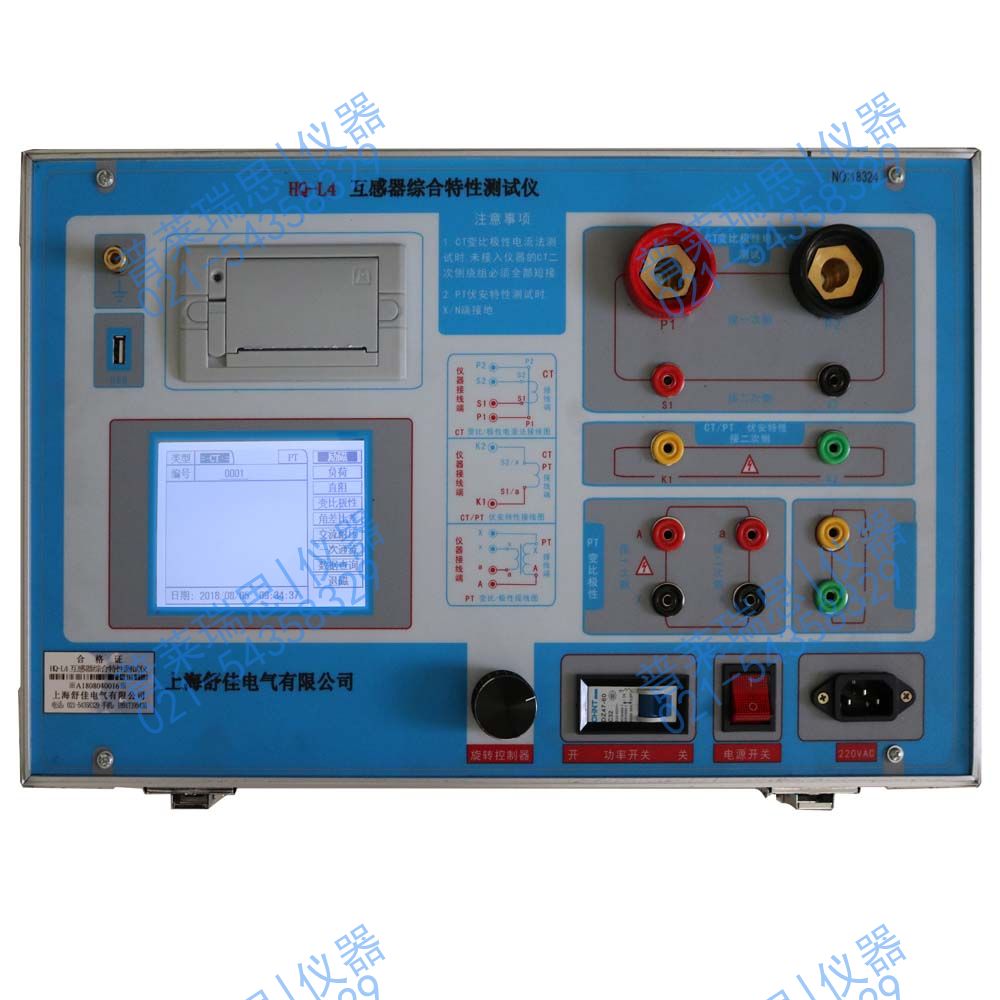

HQ-L4型互感器特性綜合測試儀|互感器綜合測試儀
產品簡介
HQ-L4是用間接法全自動化測試PT、CT特性，可完成CT伏安特性(1A,5A)、PT伏安特性、CT極性、PT極性等試驗，CT的動穩定和短時熱電流，CT變比極性和PT變比極性，自動計算CT的任意點誤差曲線，
訂購熱線：021-54358329
產品介紹
HQ-L4型互感器特性綜合測試儀 [詳細說明書下載]--文件頁數較多下載要幾分鐘 http://www.bm21.cn/a/05bianyaqiceshiyi/05huganqizongheceshiyi/343.html
HQ-L4型互感器特性綜合測試儀|互感器綜合測試儀|互感器伏安特性綜合測試儀
互感器特性綜合測試儀是用間接法全自動化測試PT、CT特性，可完成CT伏安特性(1A,5A)、PT伏安特性、CT極性、PT極性等試驗，CT的動穩定和短時熱電流，CT變比極性和PT變比極性，自動計算CT的任意點誤差曲線，CT/PT變比比差等結果參數。名稱有：互感器綜合特性測試儀,互感器特性測試儀,ct伏安特性測試儀,互感器伏安特性、變比、極性綜合測試儀；
一.設計用途
設計用于對保護類、計量類CT/PT進行自動測試，適用于實驗室也適用于現場檢測。
二.參考標準
GB 1207-2006、GB 1208-2006
三.主要特征
• 支持檢測CT和PT
• 滿足 GB1207、GB1208等規程要求.
• 無需外接其它輔助設備，單機即可完成所有檢測項目.
• 自帶微型快速打印機、可直接現場打印測試結果.
• 操作簡便，帶有智能提示，使用戶更易上手操作。.
• 大屏幕液晶，圖形化顯示接口.
• 按規程自動給出CT/PT（勵磁）拐點值.
• 自動給出5%和10%誤差曲線.
• 可保存3000組測試資料，掉電后不丟失.
• 支持U盤轉存資料，可以通過標準的PC進行讀取，并生成WORD報告.
• 小巧輕便≤22Kg，非常利于現場測試.
四．測試儀主要測試功能：（見表1）
表1
五. 測試儀主要技術參數： （見表2）
HQ-L4型互感器特性綜合測試儀|互感器綜合測試儀|互感器伏安特性綜合測試儀
互感器特性綜合測試儀是用間接法全自動化測試PT、CT特性，可完成CT伏安特性(1A,5A)、PT伏安特性、CT極性、PT極性等試驗，CT的動穩定和短時熱電流，CT變比極性和PT變比極性，自動計算CT的任意點誤差曲線，CT/PT變比比差等結果參數。名稱有：互感器綜合特性測試儀,互感器特性測試儀,ct伏安特性測試儀,互感器伏安特性、變比、極性綜合測試儀；
一.設計用途
設計用于對保護類、計量類CT/PT進行自動測試，適用于實驗室也適用于現場檢測。
二.參考標準
GB 1207-2006、GB 1208-2006
三.主要特征
• 支持檢測CT和PT
• 滿足 GB1207、GB1208等規程要求.
• 無需外接其它輔助設備，單機即可完成所有檢測項目.
• 自帶微型快速打印機、可直接現場打印測試結果.
• 操作簡便，帶有智能提示，使用戶更易上手操作。.
• 大屏幕液晶，圖形化顯示接口.
• 按規程自動給出CT/PT（勵磁）拐點值.
• 自動給出5%和10%誤差曲線.
• 可保存3000組測試資料，掉電后不丟失.
• 支持U盤轉存資料，可以通過標準的PC進行讀取，并生成WORD報告.
• 小巧輕便≤22Kg，非常利于現場測試.
四．測試儀主要測試功能：（見表1）
| CT（保護類、計量類） | PT |
| • 伏安特性（勵磁特性）曲線 | • 伏安特性（勵磁特性）曲線 |
| • 自動給出拐點值 | • 自動給出拐點值 |
| • 自動給出5%和10%的誤差曲線 | • 變比測量 |
| • 變比測量 | • 極性判斷 |
| • 比差測量 | • 比差測量 |
| • 相位（角差）測量 | • 相位（角差）測量 |
| • 極性判斷 | • 交流耐壓測試 |
| • 一次通流測試 | • 二次負荷測試 |
| • 交流耐壓測試 | • 二次繞組測試 |
| • 二次負荷測試 | • 鐵心退磁 |
| •二次繞組測試 | |
| • 鐵心退磁 |
五. 測試儀主要技術參數： （見表2）
| 項 目 | 參 數 | |
| 工作電源 | AC220V±10% 、50Hz | |
| 設備輸出 |
0～2500Vrms， 5Arms（20A峰值） 注：0～5A為真實值，大于5A～20A為計算值 |
|
| 大電流輸出 | 0～600A | |
| 勵磁精度 | ≤0.5%（0.2%*讀數+0.3%*量程） | |
|
二次繞組 電阻測量 |
范圍 | 0.1～300Ω |
| 精度 | ≤0.5%（0.2%*讀數+0.3%*量程） | |
|
二次實際 負荷測量 |
范圍 | 5～1000VA |
| 精度 | ≤0.5%（0.2%*讀數+0.3%*量程）±0.1VA | |
|
相位測量 （角差） |
精度 | 4min |
| 分辨率 | 0.1min | |
| 比差 | 精度 | 0.05% |
|
CT 變比測量 |
范圍 | ≤25000A/5A（5000A/1A） |
| 精度 | ≤0.5% | |
|
PT 變比測量 |
范圍 | ≤500KV |
| 精度 | ≤0.5% | |
| 工作環境 | 溫度：－10℃ ～ 40℃，濕度：≤90%，海拔高度：≤1000m | |
| 尺寸、重量 | 尺寸：410mm × 260mm × 340mm ， 重量：≤22Kg | |
