指針絕緣電阻測試儀
.JPG)

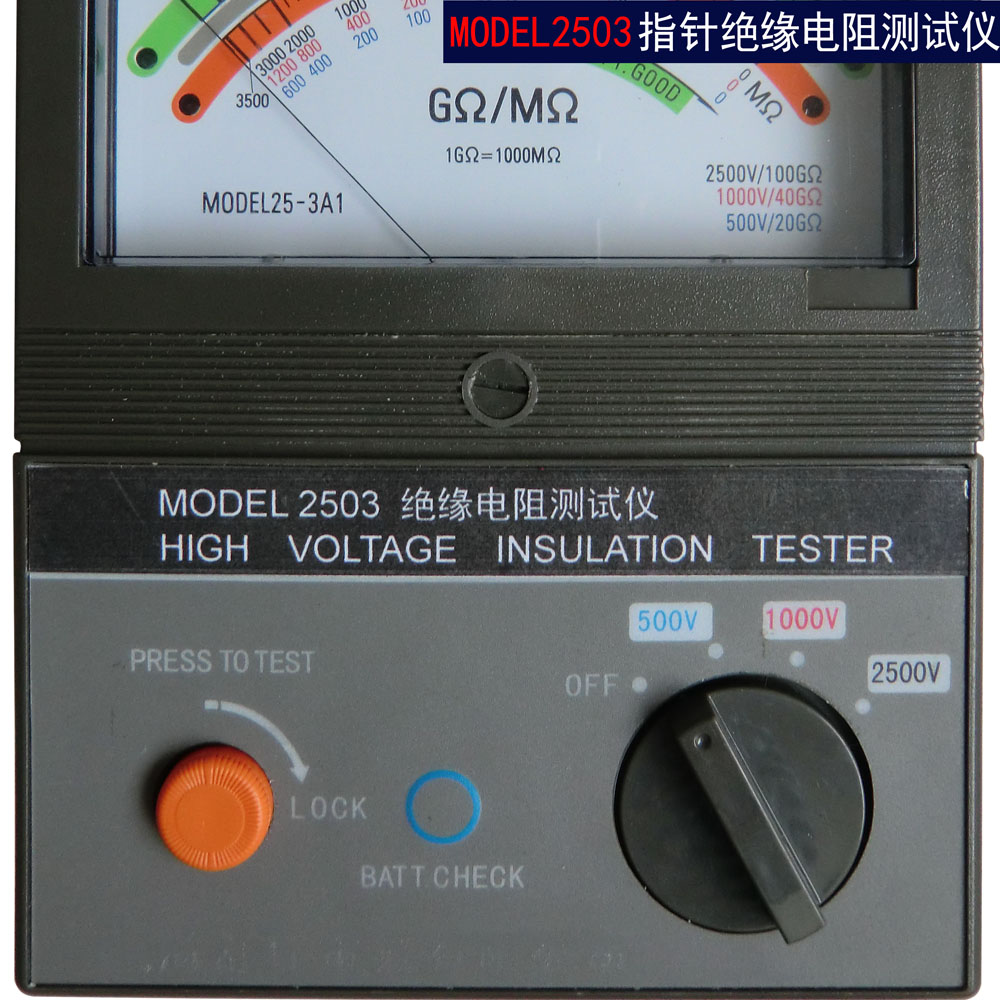

MODEL系列指針式絕緣電阻測試儀_4
產品簡介
適用于高壓電力設備、電纜、變壓器，電力電容和高壓開關等絕緣測試。儀表電池供電，體積小、重量輕、便攜等優點，自動量程轉換。有很好的密封性和防水性。低功耗設計，采用
訂購熱線：021-54358329
產品介紹
MODEL系列指針式絕緣電阻測試儀說明書
1. 特性
1-1本儀表適用于高壓電力設備、電纜、變壓器，電力電容和高壓開關等電器設備的絕緣測試。
1-2本儀表采用電池供電，具有體積小、重量輕、便于攜帶等優點，儀表內部自動量程轉換電路的運用大大提高了儀表的測量上限值。
1-3 硬質的包裝機殼作為必要的配件，儀表各探頭的外殼都是塑料的緊密結構，具有很好的密封性和防水性。
1-4 采取低功耗設計，采用 8節1.5V五號電池。
2．技術指標
a. 使用溫度：-10℃～40℃；
b.相對濕度：40℃ 85% RH
C.供電電池：DC12V (8節5號高能堿性電池)
主要技術參數：
MODEL系列指針式絕緣電阻測試儀說明書
1. 特性
1-1本儀表適用于高壓電力設備、電纜、變壓器，電力電容和高壓開關等電器設備的絕緣測試。
1-2本儀表采用電池供電，具有體積小、重量輕、便于攜帶等優點，儀表內部自動量程轉換電路的運用大大提高了儀表的測量上限值。
1-3 硬質的包裝機殼作為必要的配件，儀表各探頭的外殼都是塑料的緊密結構，具有很好的密封性和防水性。
1-4 采取低功耗設計，采用 8節1.5V五號電池。
2．技術指標
a. 使用溫度：-10℃～40℃；
b.相對濕度：40℃ 85% RH
C.供電電池：DC12V (8節5號高能堿性電池)
主要技術參數：
| DC測試電壓 | 500V | 1000V | 2500V | 5000V | 10000V | |
|
測量 范圍 |
0-0.5GΩ 0.2-20GΩ 自動轉換 |
0-1GΩ 0.4-40GΩ 自動轉換 |
0-2GΩ 1-100GΩ 自動轉換 |
0-5GΩ 2-200GΩ 自動轉換 |
0-10GΩ 4-400GΩ 自動轉換 |
|
|
精 度 |
絕緣 阻抗 |
溫度23℃±5℃ 濕度≤70%時 20MΩ-10GΩ 讀數的±5其它范圍時讀讀數的±10% |
溫度23℃±5℃ 濕度≤70%時 20MΩ-10GΩ 讀數的±5% 其它范圍時 讀數的±10% |
溫度23℃±5℃ 濕度≤70%時 20MΩ-10GΩ 讀數的±5% 其它范圍時 讀數的±10% |
溫度23℃±5℃ 濕度≤70%時 20MΩ-10GΩ 讀數的±5% 其它范圍時 讀數的±10% |
溫度23℃±5℃ 濕度≤70%時 20MΩ-10GΩ 讀數的±5% 其它范圍時 讀數的±10% |
| 輸出電壓 | 溫度23℃±5℃，濕度≤70%時讀數的±5%，其它為讀數的±10% | |||||
| 工作溫度與濕度 | -10℃-40℃ ≤85% | |||||
| 保存溫度與濕度 | -20℃-60℃ ≤90% | |||||
| 絕緣阻抗 | 電路與機殼間大于1GΩ | |||||
| 耐壓 | 電路與機殼間電壓5000VAC，承受1分鐘 | |||||
| 尺寸 | 200（長）×140（寬）×80（高）mm | |||||
| 重量 | 2Kg左右 | |||||
| 電源 | 8節1.5V（五號）堿性環保電池 | |||||
| 附件 ：鋁合金（5000V/10000V）或工程塑料（5000V以下）包裝箱，（8節1.5V五號堿性電池，測試導線，產品說明合格證）各一份，測試線2根，高壓線棒（連在表上）1付； | ||||||
MODEL系列指針式絕緣電阻測試儀說明書
