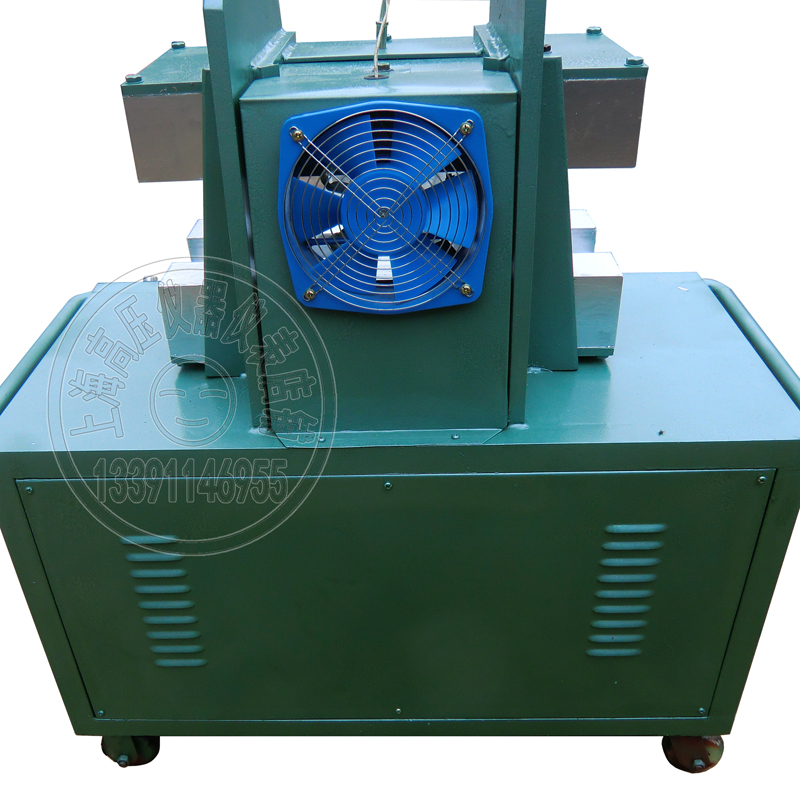

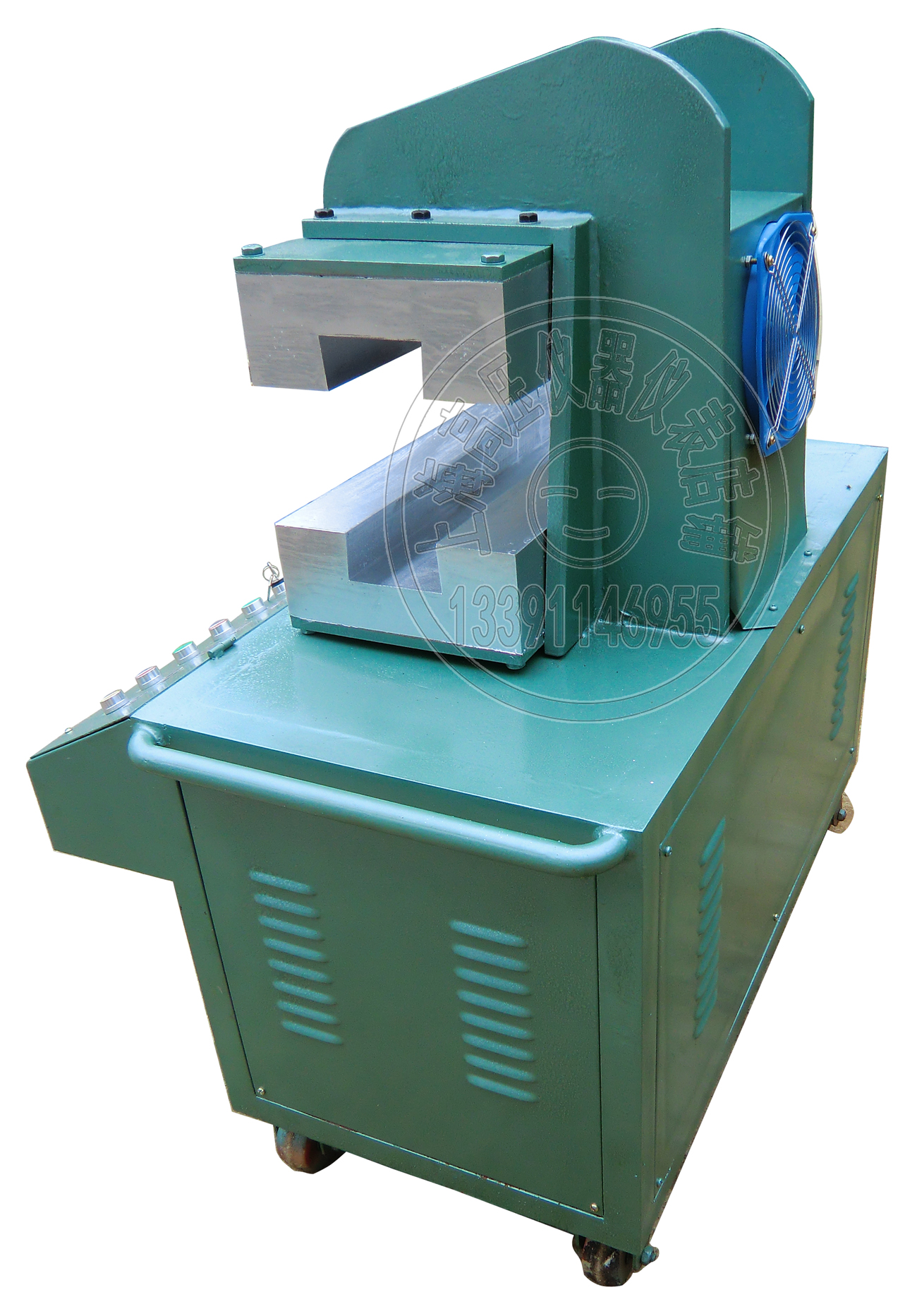

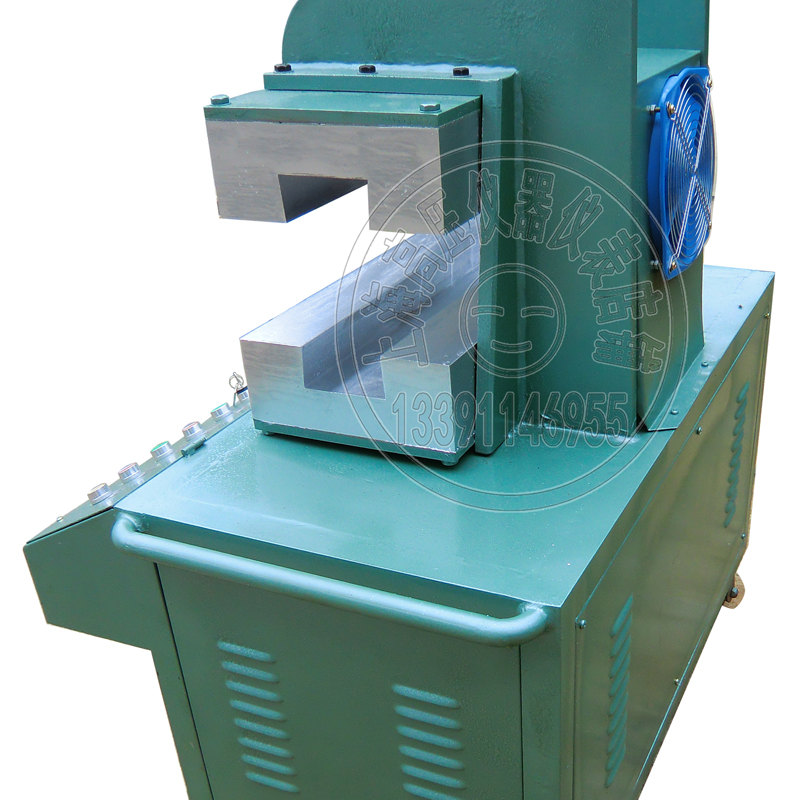

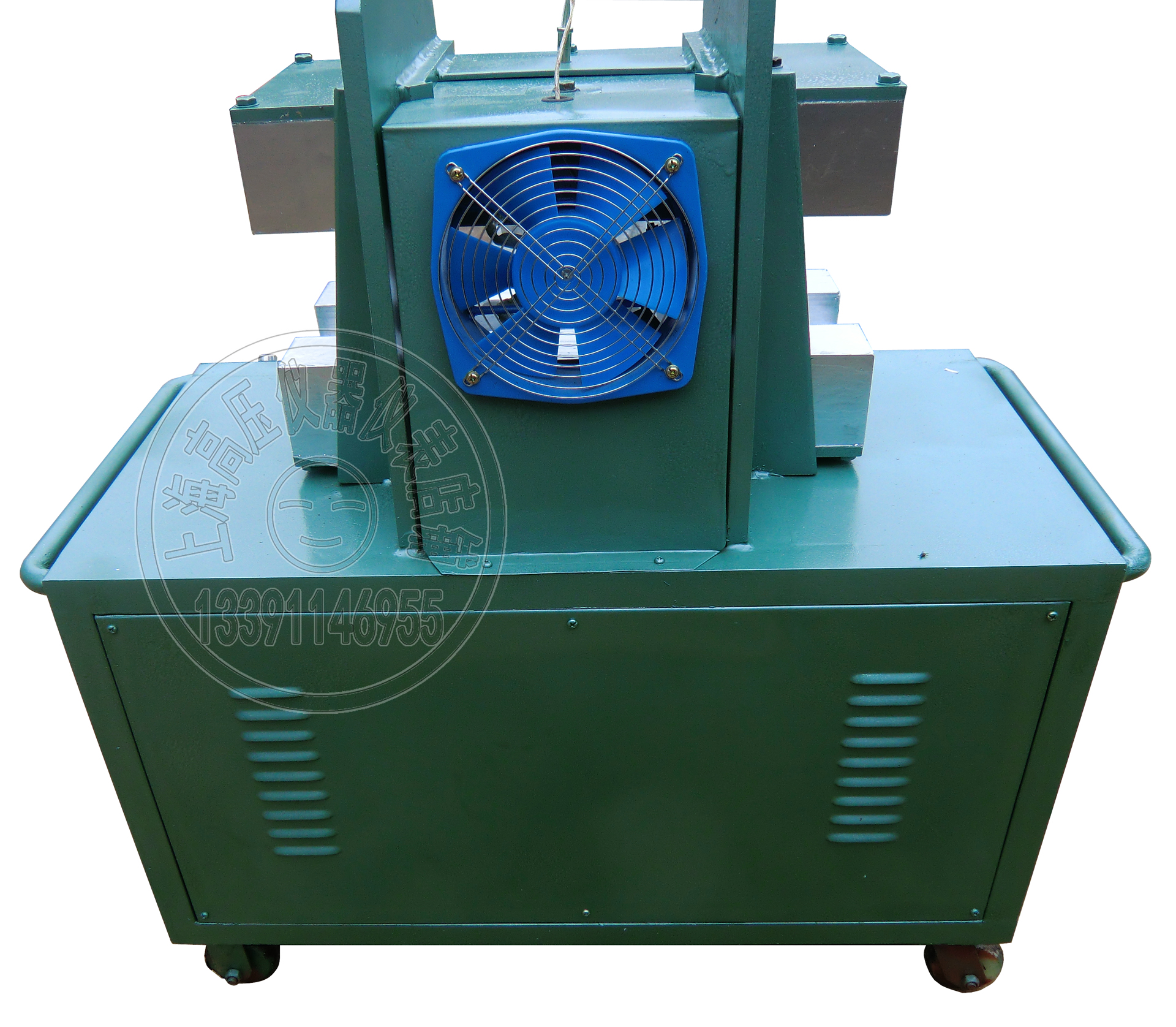

120全自動礦用電纜熱補機
.jpg)
產品介紹
ZBQ系列全自動礦纜硫化熱補機說明書
.jpg)
一、概述：返回目錄
該產品是用于煤礦、鐵礦、油田以及各大工廠橡膠電纜線修理、接補。可補接1.5mm2～185mm2的各種橡膠電纜線。使用前首先接通電源，供熱補器升溫，再把所需要熱補的溫度在控溫儀上調到規定的溫度指示表上（120℃～180℃），把需補接電纜線放在規定的模具上熱壓成型，當恒溫到規定的溫度，控溫系統就會自動斷電，待溫度下降到（100℃～80℃）時儀器自動打開壓模具，就可取出電纜線。
二、礦纜硫化熱補機結構: 返回目錄

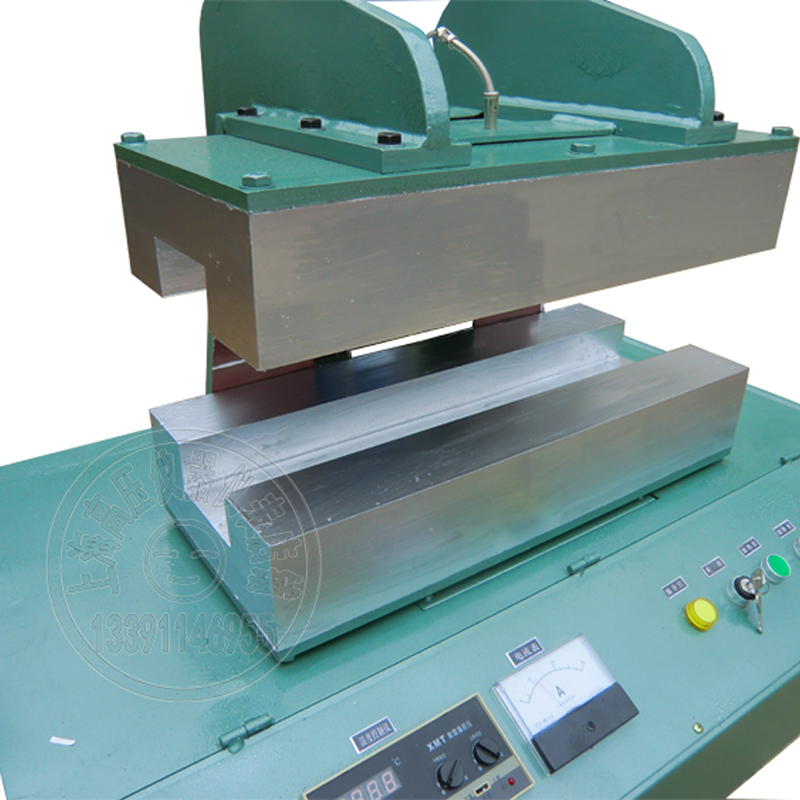

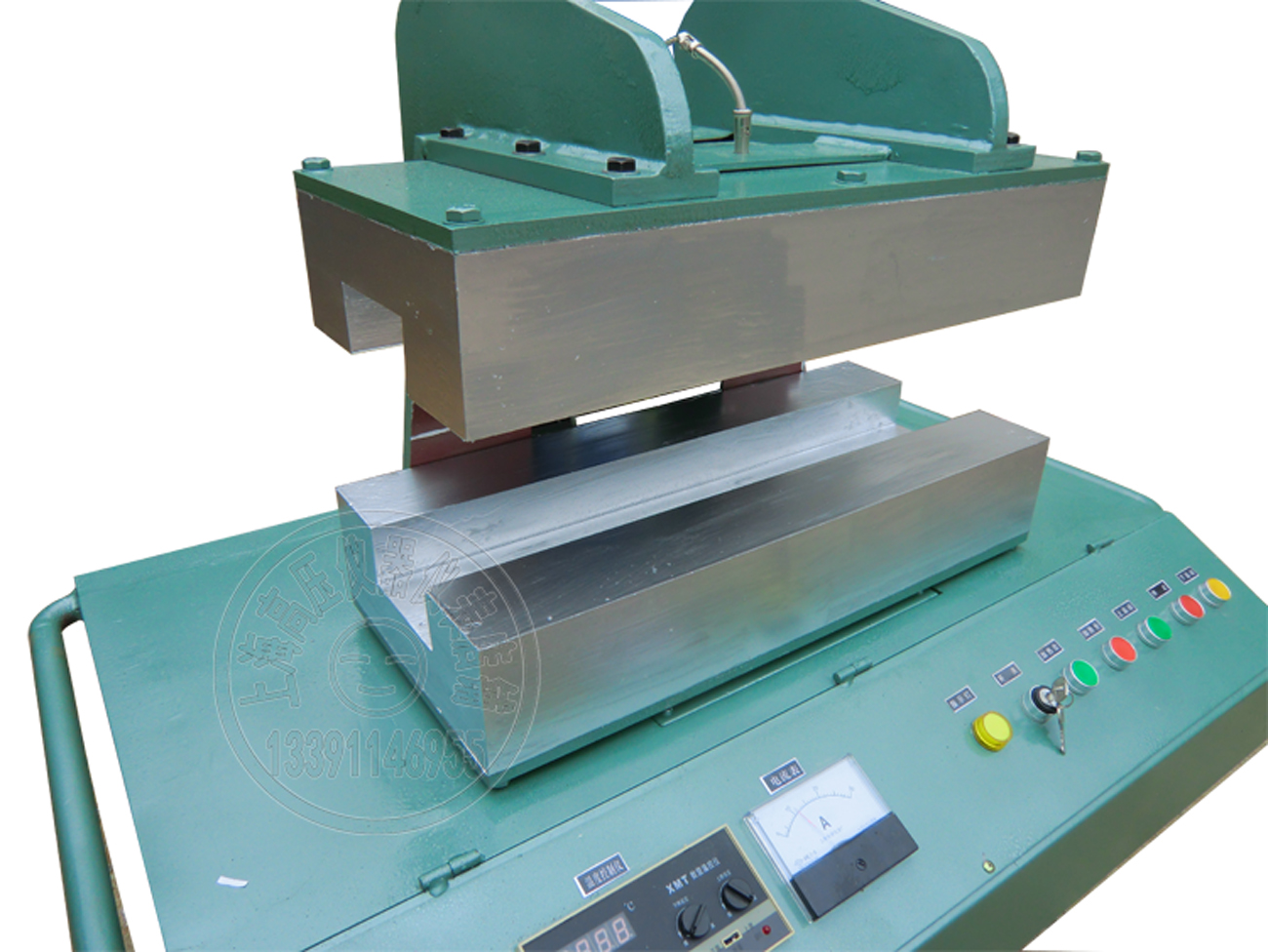

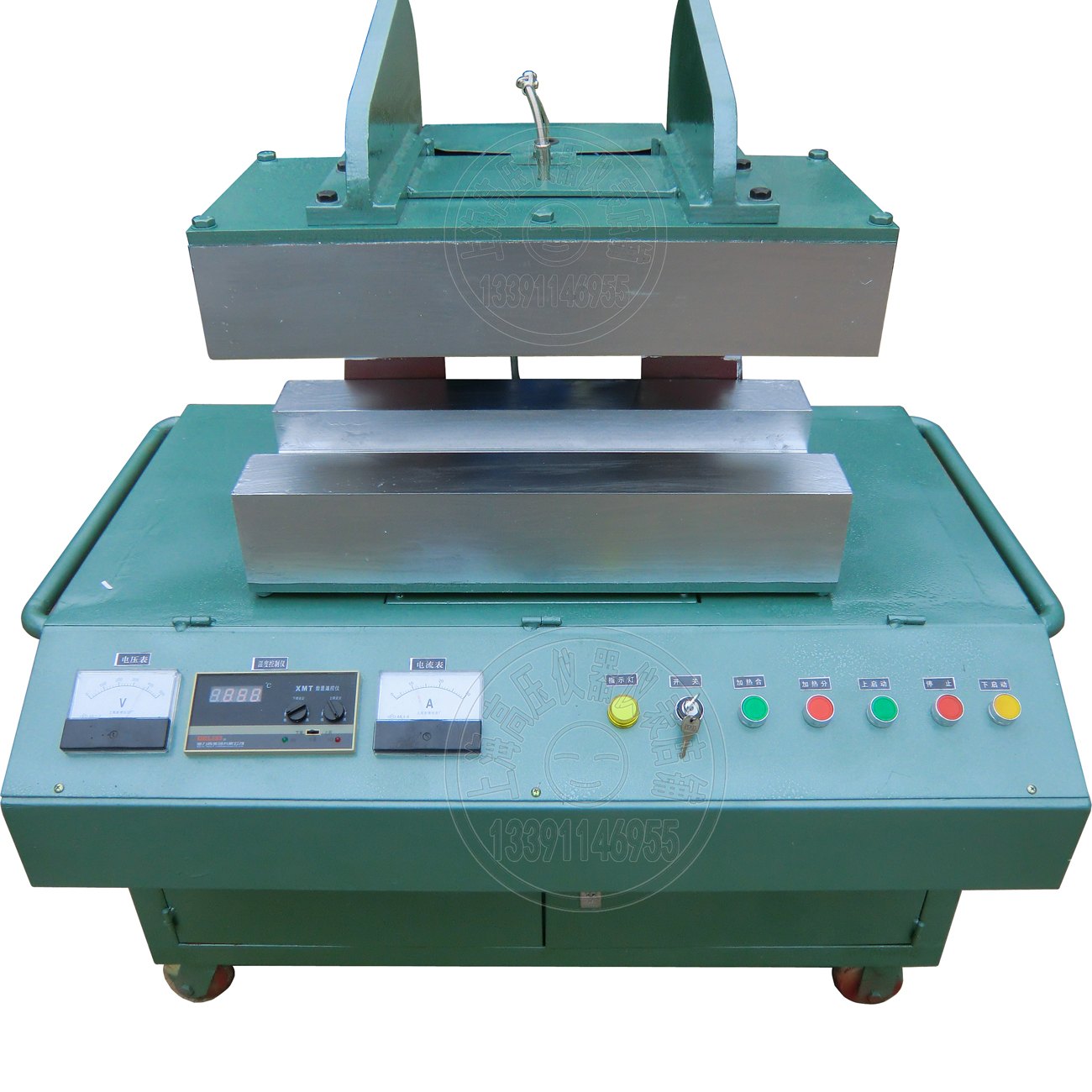

熱補機主要有支架、電氣自動控制系統、液壓系統、儀表控制板組成。

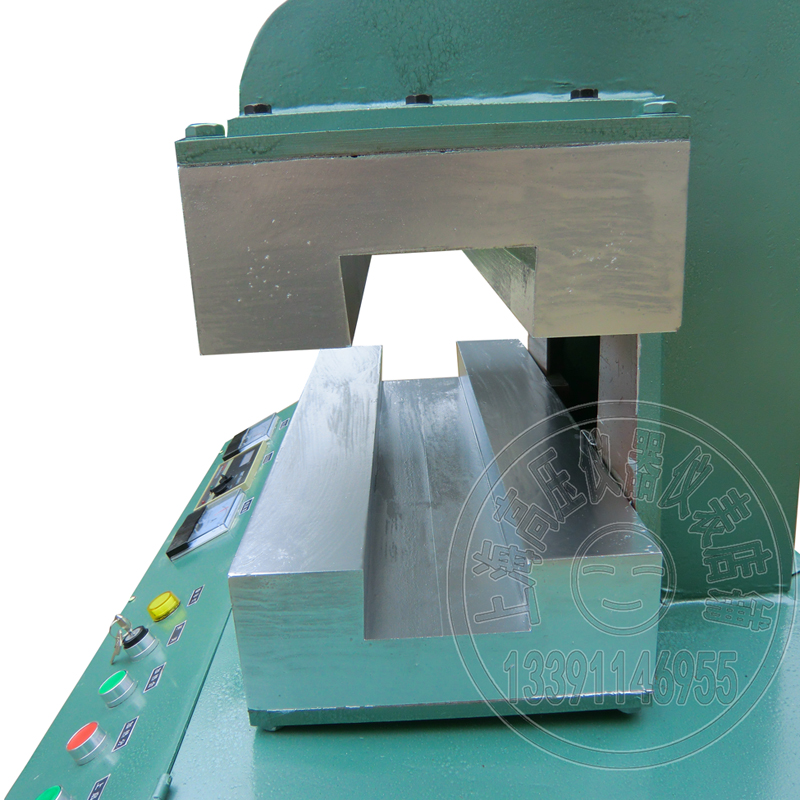

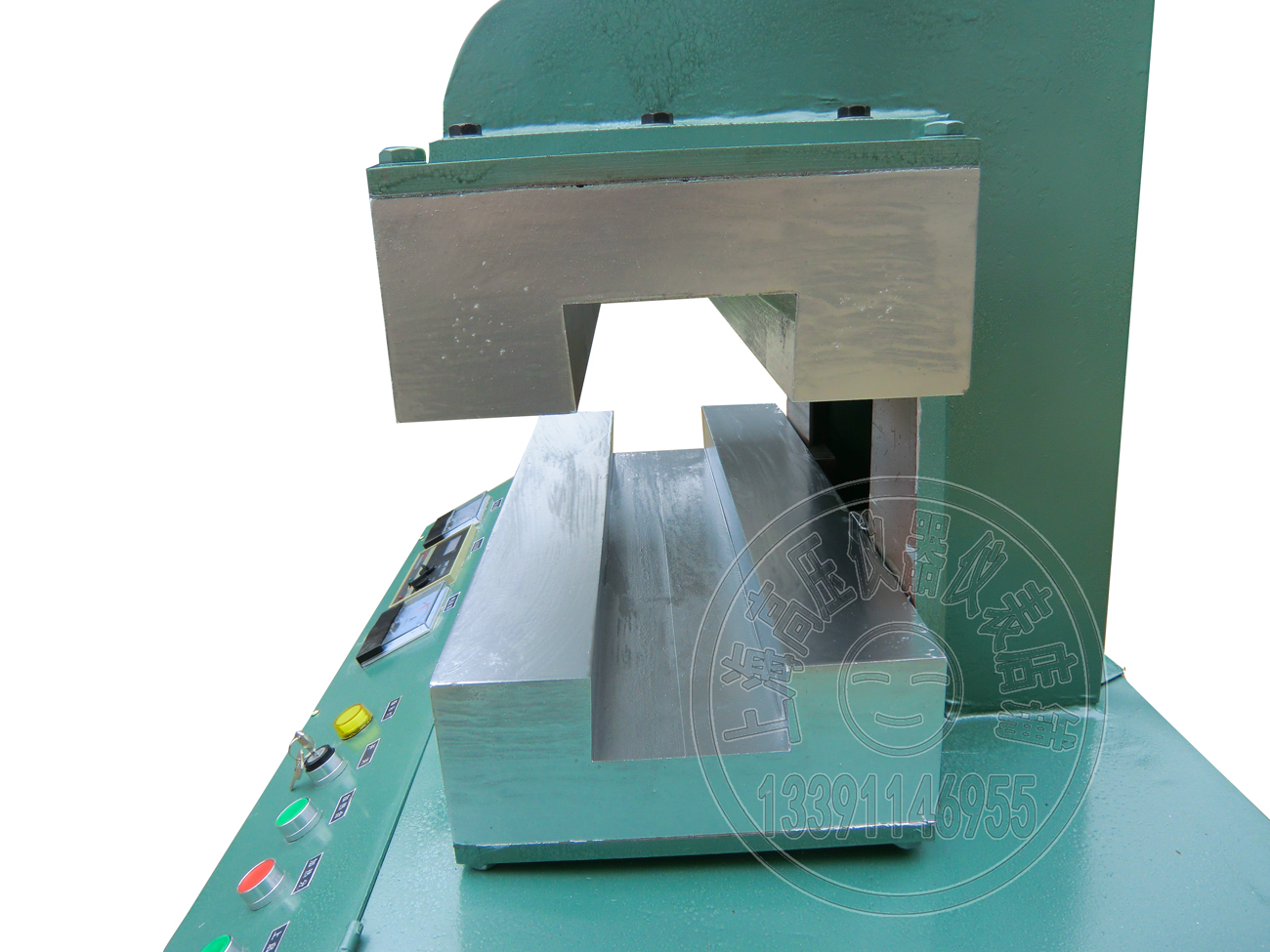

1.自動液壓系統，完成模具升降加壓，保證加粘補過程所需的壓力；
2.支架是熱補機的主體構件，儀器底部配有腳輪、形成完整的機臺。
3.電氣加熱系統分別組裝，統一控制，設有溫度上限，溫度下限、時間控制裝置。
三、品種規格
四、主要技術指標 返回目錄
1.工作電源：380V、220V
2.加熱功率：7.5kw
3.模具升溫：0-300℃可調
4.修補電纜直徑 Φ11-81mm
修補電纜截面積：4mm2-185mm2
5.升溫時間：20分
6.合模最大壓力：5T
7.修補長度：1200mm
8.外型尺寸：1550×650×1300mm
9.重 量：約780Kg
五、溫度控制儀主要技術指標 返回目錄
1、控溫范圍：20℃－300℃
2、控溫精度：±1℃
3、測溫精度：±10℃
4、溫度選擇盤精度：±10℃
5、儀器工作環境溫度、溫度：－10℃～＋50℃相對溫度不超過85%
6、控溫繼電器輸出接柱：最大電壓450V最大電流10A
7、儀器電源：AC 220V/50Hz電壓波動小于15%
8、儀器消耗功率：小于6瓦
9、當溫度到達設定的溫度時，自動斷電停止加熱，此時紅燈亮。
10、當溫度下降到100～80℃以下時，儀器自動打開壓模具，就可取出電纜線。
五、操作步驟 返回目錄
（一）、操作準備

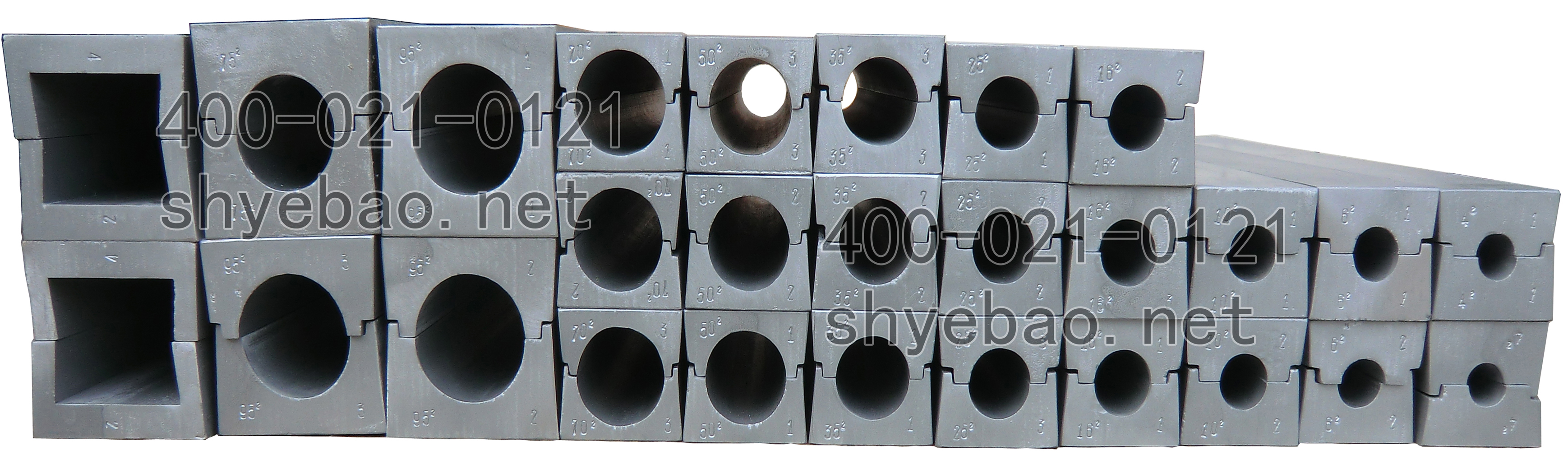

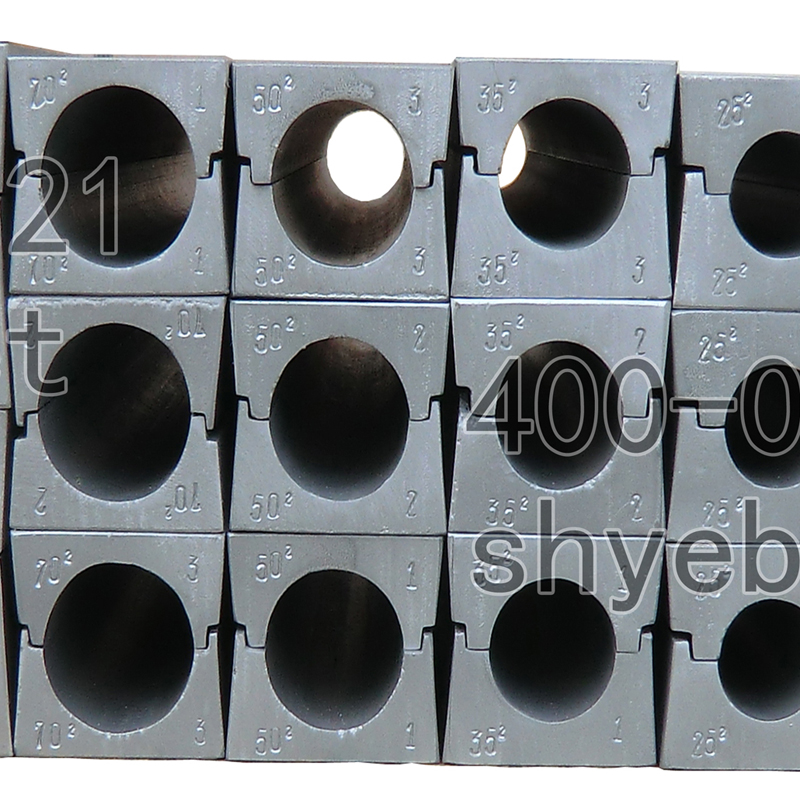

1、按要修補的礦纜直徑粗細選個好模具，裝好模具；

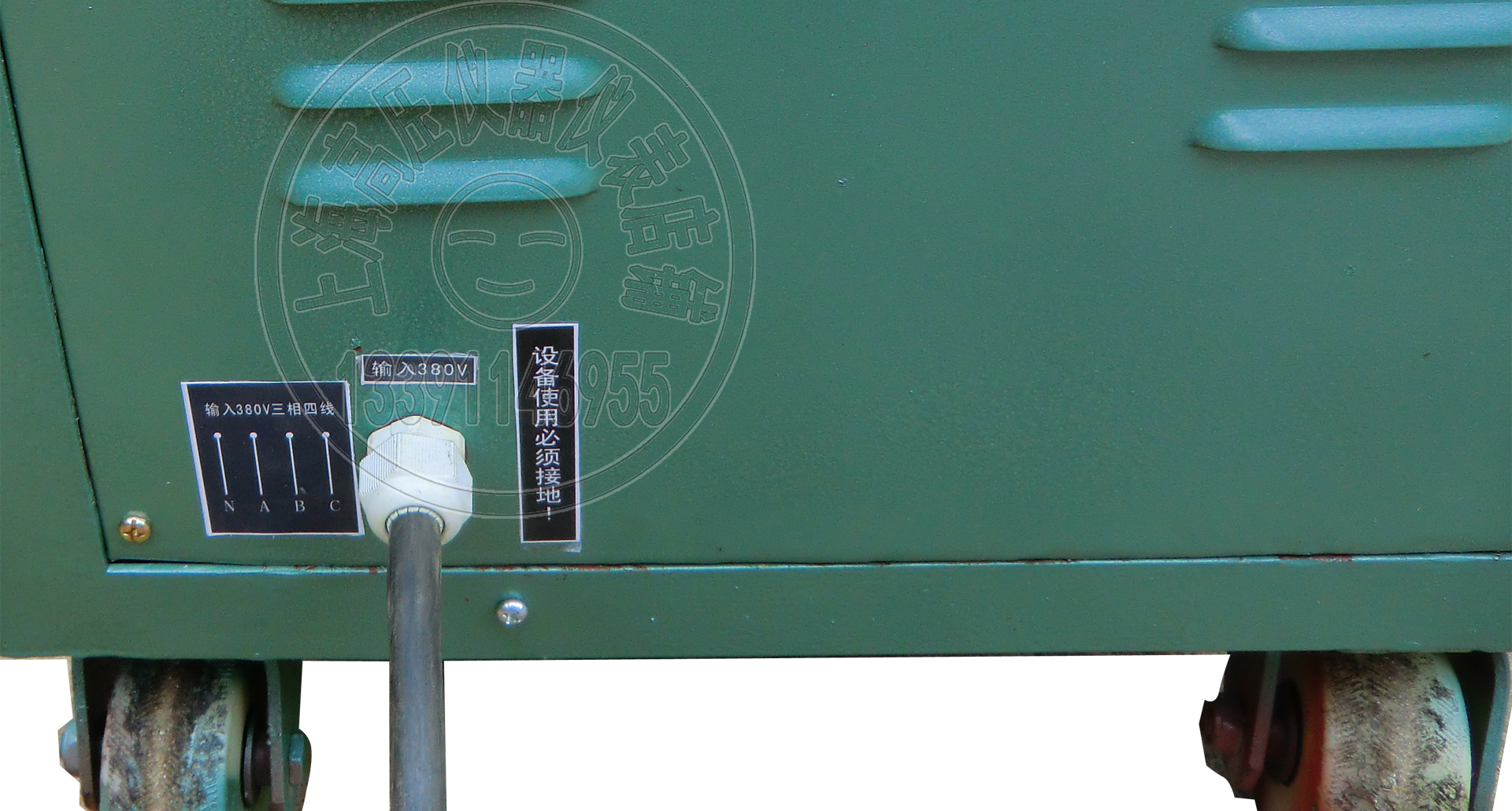

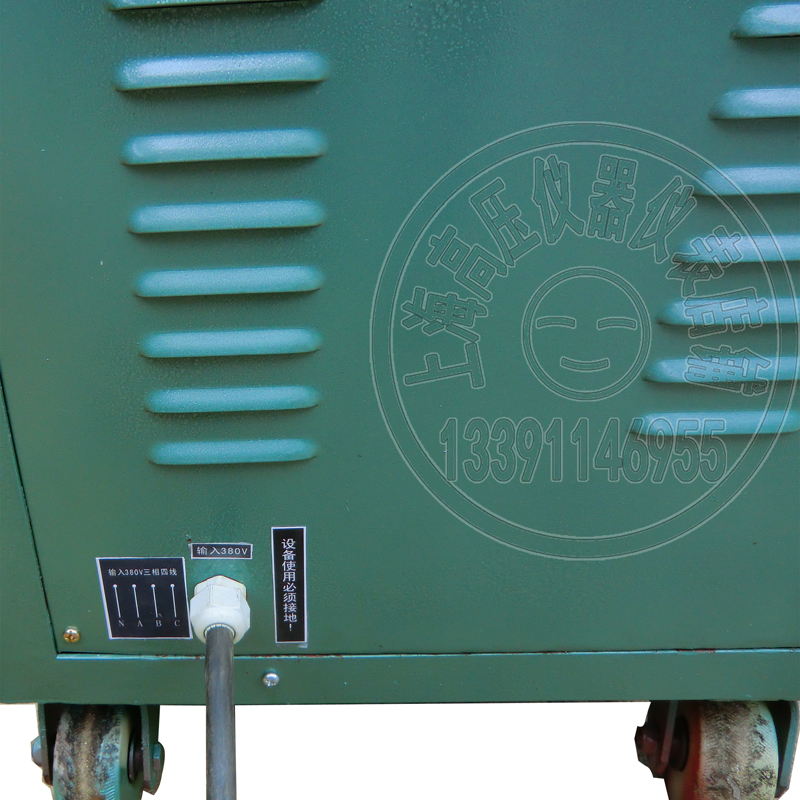

2、接通電源：380V三相四線A、B、C、N，6平方電纜線，查看電壓表是否380V；
3、接通電源時，報警鈴會自動響5秒，校準電鈴是否正常。
4、查看溫度設定：檢查溫度儀上限設定，正常為150℃左右，下限為75℃左右，放到測量位置。
5、打開加溫開關，時間記時器設定40分鐘（040M）
6、打開開關時報警10秒啟動，按啟動上、啟動下按鈕是否正常，如有異常，請調380V接線相位（A、C）即可。
（二）、操作開始
1、打開加溫開關，當溫度為120℃左右時可放置修補電纜動上，自動壓緊。
2、當溫度到上限溫度時（紅燈亮），時間記時器可設定自動降溫時間（風機啟動）。
3、當?shù)綔囟认孪逌囟葧r(shí)會自動開模、報警（也可啟動下開模），取出電纜即可。
六、配置清單 返回目錄
1礦纜熱補機 一臺
2.產品說明書 一份
3.合格證 一張
4.保修卡 一份
K.jpg)
一、概述：返回目錄
該產品是用于煤礦、鐵礦、油田以及各大工廠橡膠電纜線修理、接補。可補接1.5mm2～185mm2的各種橡膠電纜線。使用前首先接通電源，供熱補器升溫，再把所需要熱補的溫度在控溫儀上調到規定的溫度指示表上（120℃～180℃），把需補接電纜線放在規定的模具上熱壓成型，當恒溫到規定的溫度，控溫系統就會自動斷電，待溫度下降到（100℃～80℃）時儀器自動打開壓模具，就可取出電纜線。
二、礦纜硫化熱補機結構: 返回目錄
熱補機主要有支架、電氣自動控制系統、液壓系統、儀表控制板組成。
1.自動液壓系統，完成模具升降加壓，保證加粘補過程所需的壓力；
2.支架是熱補機的主體構件，儀器底部配有腳輪、形成完整的機臺。
3.電氣加熱系統分別組裝，統一控制，設有溫度上限，溫度下限、時間控制裝置。
三、品種規格

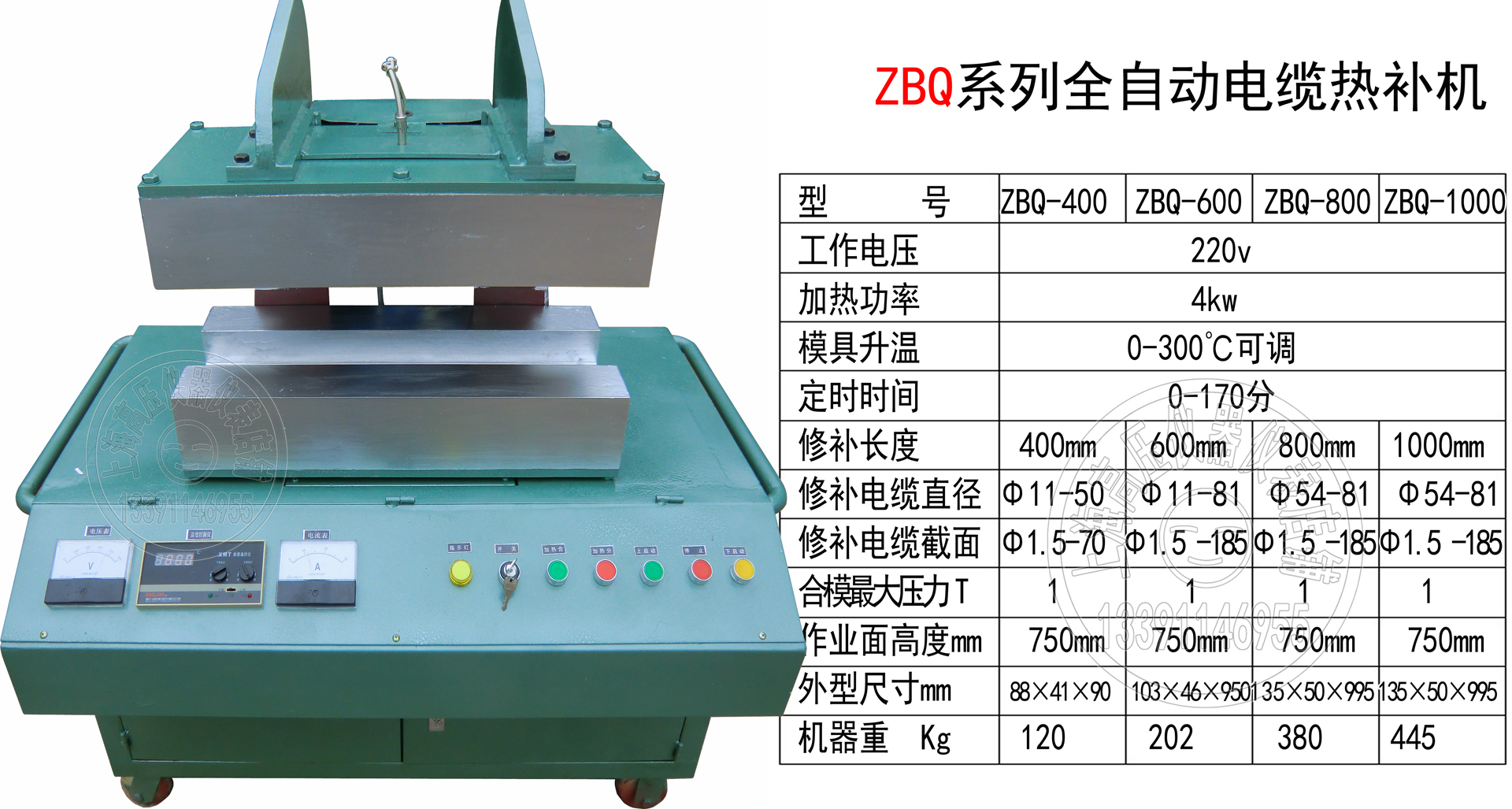

| 名 稱 | 型 號 | 外型尺寸 |
模具直徑和 截面積 |
重量 | 說 明 |
|
全自動 電纜熱補器 |
ZBQ-1200 | 1550×650× 1300 |
Φ11-Φ81 1.5m/m2－185m/m2 |
780kg | 實用綜采 |
|

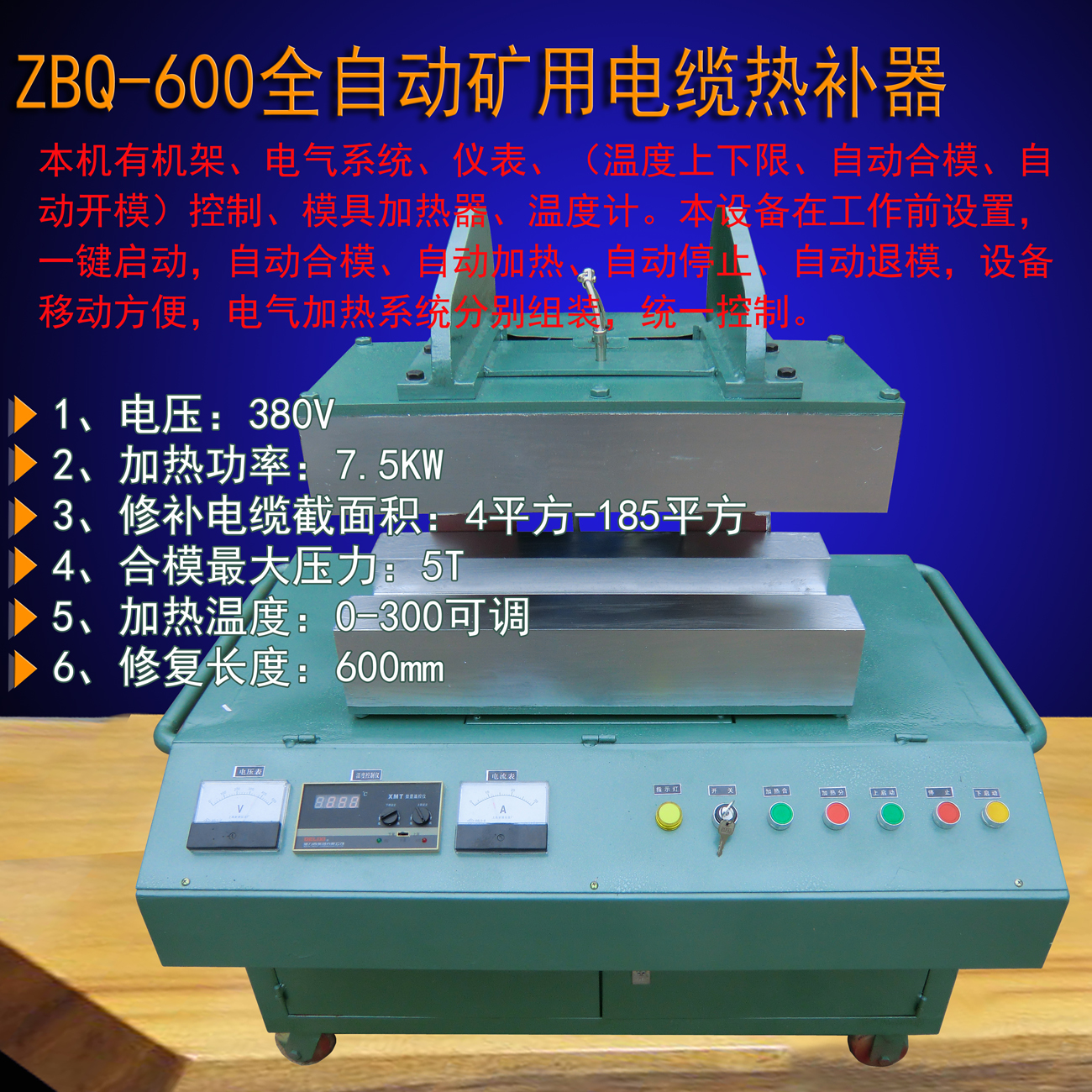

全自動 電纜熱補機 |
ZBQ-600 | 1100×700×1150 |
Φ54－81 75m/m2－185m/m2 |
370kg | 實用綜采 |
|
液壓恒溫 自控?zé)嵫a(bǔ)器 |
JXB400 | 900×480×900 |
Φ11－Φ50 1.5m/m2－70m/m2 |
260kg | 實用綜采 |
| 自動液壓控溫?zé)嵫a(bǔ)機 | J901-600 | 1030×460×950 |
Φ11－Φ81 1.5m/m2－185m/m2 |
202Kg | 實用綜采 |
| 電纜熱補器 | PSRBQ-400 | 880×410×900 |
Φ11－Φ50 1.5m/m2－95m/m2 |
120kg | 實用普采 |
| 電纜熱補器 | JXB600型 | 600×420×520 |
Φ50－Φ81 75m/m2－185m/m2 |
100kg | 實用綜采 |
| 電纜熱補器 | JXB400型 | 400×360×420 |
Φ11－Φ50 1.5m/m2－70m/m2 |
65kg | 實用普采 |
| 電纜熱補器 | JXB250型 | 250×230×300 |
Φ10－Φ26 1.5m/m2－10m/m2 |
40kg | 實用普采 |
|
三叉電纜 熱補器 |
HNJXB-Ⅲ | 1020×480×950 |
Φ10－Φ30 1.5m/m2－16m/m2 |
190kg | 實用普采 |
|
芯線電纜 熱補器 |
JXB-125 | 56×52×75 | Φ3－Φ22 | 35kg | 實用普采 |
1.工作電源：380V、220V
2.加熱功率：7.5kw
3.模具升溫：0-300℃可調
4.修補電纜直徑 Φ11-81mm
修補電纜截面積：4mm2-185mm2
5.升溫時間：20分
6.合模最大壓力：5T
7.修補長度：1200mm
8.外型尺寸：1550×650×1300mm
9.重 量：約780Kg
五、溫度控制儀主要技術指標 返回目錄
1、控溫范圍：20℃－300℃
2、控溫精度：±1℃
3、測溫精度：±10℃
4、溫度選擇盤精度：±10℃
5、儀器工作環境溫度、溫度：－10℃～＋50℃相對溫度不超過85%
6、控溫繼電器輸出接柱：最大電壓450V最大電流10A
7、儀器電源：AC 220V/50Hz電壓波動小于15%
8、儀器消耗功率：小于6瓦
9、當溫度到達設定的溫度時，自動斷電停止加熱，此時紅燈亮。
10、當溫度下降到100～80℃以下時，儀器自動打開壓模具，就可取出電纜線。
五、操作步驟 返回目錄
（一）、操作準備
1、按要修補的礦纜直徑粗細選個好模具，裝好模具；
2、接通電源：380V三相四線A、B、C、N，6平方電纜線，查看電壓表是否380V；
3、接通電源時，報警鈴會自動響5秒，校準電鈴是否正常。
4、查看溫度設定：檢查溫度儀上限設定，正常為150℃左右，下限為75℃左右，放到測量位置。
5、打開加溫開關，時間記時器設定40分鐘（040M）
6、打開開關時報警10秒啟動，按啟動上、啟動下按鈕是否正常，如有異常，請調380V接線相位（A、C）即可。
（二）、操作開始
1、打開加溫開關，當溫度為120℃左右時可放置修補電纜動上，自動壓緊。
2、當溫度到上限溫度時（紅燈亮），時間記時器可設定自動降溫時間（風機啟動）。
3、當?shù)綔囟认孪逌囟葧r(shí)會自動開模、報警（也可啟動下開模），取出電纜即可。
六、配置清單 返回目錄
1礦纜熱補機 一臺
2.產品說明書 一份
3.合格證 一張
4.保修卡 一份
K.jpg) |
K.jpg) |
K.jpg) |
K.jpg) |
K.jpg) |
K.jpg) |
K.jpg) |
K.jpg) |
K.jpg) |
