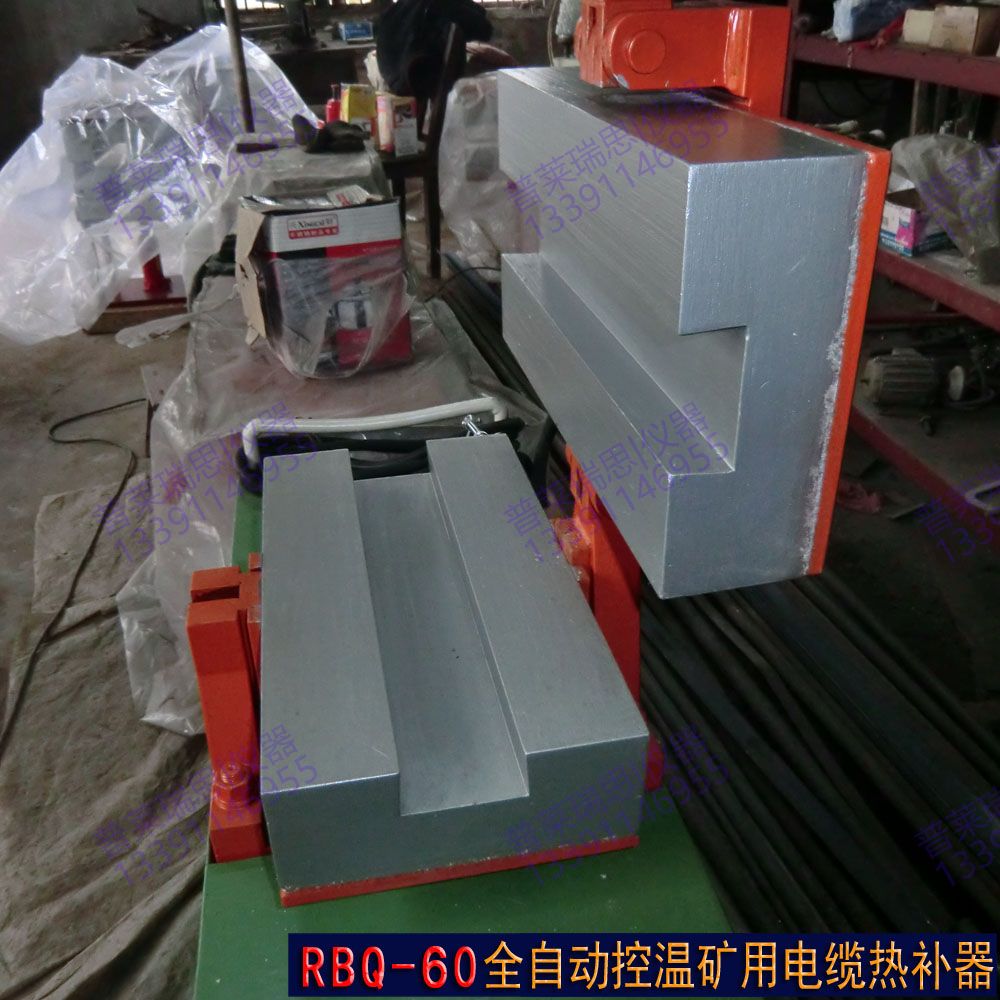

RBQ-600全自動溫控礦纜硫化熱補機說明書10
產品簡介
硫化熱補機主要有支架、電氣系統、液壓系統、儀表控制板組成。1.液壓系統主要有液壓缸、活塞、閥和壓桿組成，完成模具升降加壓，保證加粘補過程所需的壓力；2.支架是熱補機的
訂購熱線：021-54358329
產品介紹
RBQ-600全自動溫控礦纜硫化熱補機說明書
一、概述：
該產品是用于煤礦、鐵礦、油田以及各大工廠橡膠電纜線修理、接補和打號專用?？裳a接1.5mm2～185mm2的各種橡膠電纜線。
二、礦纜硫化熱補機結構:
硫化熱補機主要有支架、電氣系統、液壓系統、儀表控制板組成。
1.液壓系統主要有液壓缸、活塞、閥和壓桿組成，完成模具升降加壓，保證加粘補過程所需的壓力；
2.支架是熱補機的主體構件，儀器底部配有腳輪、配平衡重鐵，形成完整的統一機臺。
3.電氣加熱系統分別組裝，統一控制，設有定溫、控時裝置。
三、品種規格
四、主要技術指標
1.各種規格技術指標（概述）
2.本產品格主要技術指標：
1.工作電源：220V/380V (熱補器本身是三相四線接380V電源,如果接220V則把3根火線并在一起接220V火線,零線與220V零線相接即可)
2.加熱功率：4kw
3.模具升溫（）：0-399℃可調
4.修補電纜直徑：Φ11-81mm
5.升溫時間：20分
6.合模最大壓力：5T
7.修補長度：600mm
8.外型尺寸：1020×500×970mm
9.重 量：約202Kg
五、溫度控制儀主要技術指標
(圖二)
六、操作步驟
使用前首先接通電源(熱補器本身是三相四線接380V電源,如果接220V則把3根火線并在一起接220V火線,零線與220V零線相接即可)，供熱補機升溫，再把所需要熱補的溫度在控溫儀上調到規定的溫度指示表上（120℃～180℃），把需補接電纜線放在規定的模具上熱壓成型，當恒溫到規定的溫度，控溫系統就會自動斷電，待溫度下降到（100℃～80℃）時方可以將補制的電纜線取出。
1、接通電源：380V或220V(熱補器本身是三相四線接380V電源,如果接220V則把3根火線并在一起接220V火線,零線與220V零線相接即可)，查看電壓表是380V還是220V。注意：220V電源功率一定要達到額定功率。
2、先按要補的礦纜直徑粗細選個好模具，裝好模具：將該修復電纜放在模具上壓緊。
3、按綠色按鈕，加熱，選好修復溫度設定可調。
4、當溫度到達設定的溫度時，自動斷電停止加熱，此時紅燈亮，溫度顯示還在上升15℃左右，再第二次壓緊。
5、當溫度下降到100～80℃以下時，打開千斤頂油閥，就可取出電纜線。
七、配置清單
1礦纜熱補機 一臺
2.液壓系統壓桿 一只
3.平衡重鐵 一只
4.產品說明書 一份
5.合格證 一張
6.保修卡 一份
一、概述：
該產品是用于煤礦、鐵礦、油田以及各大工廠橡膠電纜線修理、接補和打號專用?？裳a接1.5mm2～185mm2的各種橡膠電纜線。
二、礦纜硫化熱補機結構:
硫化熱補機主要有支架、電氣系統、液壓系統、儀表控制板組成。
1.液壓系統主要有液壓缸、活塞、閥和壓桿組成，完成模具升降加壓，保證加粘補過程所需的壓力；
2.支架是熱補機的主體構件，儀器底部配有腳輪、配平衡重鐵，形成完整的統一機臺。
3.電氣加熱系統分別組裝，統一控制，設有定溫、控時裝置。
三、品種規格
| 名 稱 | 型 號 | 外型尺寸 |
模具直徑和 截面積 |
重量 | 說 明 |
|
液壓恒溫 自控熱補機 |
RBQ－1000型 | 1350×500×995 |
Φ54－Φ81 75m/m2－185m/m2 |
500kg | 實用綜采 |
|
液壓恒溫 自控熱補機 |
RBQ－800型 | 1350×500×995 |
Φ54－Φ81 75m/m2－185m/m2 |
450kg | 實用綜采 |
| 電纜熱補器 | RBQ-600 | 1020×480×995 |
Φ11-Φ81 1.5-240m/m2 |
202KG | 實用綜采 |
| 電纜熱補器 | JXB-400 | 880×410×900 |
Φ11－Φ50 1.5m/m2－70m/m2 |
120kg | 實用普采 |
| 電纜熱補機 | RSRBQ-Ⅱ型 | 600×420×520 |
Φ50－Φ81 75m/m2－185m/m2 |
100kg | 實用綜采 |
| 電纜熱補機 | RSRBQ-400型 | 400×360×420 |
Φ11－Φ50 1.5m/m2－70m/m2 |
65kg | 實用普采 |
| 電纜熱補機 | RSRBQ -250型 | 250×230×300 |
Φ10－Φ26 1.5m/m2－10m/m2 |
40kg | 實用普采 |
|
三叉電纜 熱補機 |
RSRBQ -400型 | 400×480×420 |
Φ10－Φ30 1.5m/m2－16m/m2 |
75kg | 實用普采 |
四、主要技術指標
1.各種規格技術指標（概述）
|
電源 電壓 |
電流 強度 |
加熱 溫度 |
出模 溫度 |
升溫 時間 |
電功率 |
絕緣 程度 |
|
220V 或380V |
45A 40A 22A 16A |
120℃～180℃ | 100℃～180℃ |
30±5 分鐘 |
10KW 6KW 5KW 4KW |
80～120MΩ |
1.工作電源：220V/380V (熱補器本身是三相四線接380V電源,如果接220V則把3根火線并在一起接220V火線,零線與220V零線相接即可)
2.加熱功率：4kw
3.模具升溫（）：0-399℃可調
4.修補電纜直徑：Φ11-81mm
5.升溫時間：20分
6.合模最大壓力：5T
7.修補長度：600mm
8.外型尺寸：1020×500×970mm
9.重 量：約202Kg
五、溫度控制儀主要技術指標
| 控溫范圍 | 20℃－399℃ |
| 控溫精度 | ±1℃ |
| 測溫精度 | ±10℃ |
| 溫度選擇盤精度 | ±10℃ |
| 儀器工作環境溫度 溫度 | －10℃～＋50℃相對溫度不超過85% |
| 控溫繼電器輸出接柱 | 最大電壓450V最大電流10A |
| 儀器電源 | 交流220V50Hz電壓波動小于15% |
| 儀器消耗功率 | 小于6瓦 |
(圖二)
六、操作步驟
使用前首先接通電源(熱補器本身是三相四線接380V電源,如果接220V則把3根火線并在一起接220V火線,零線與220V零線相接即可)，供熱補機升溫，再把所需要熱補的溫度在控溫儀上調到規定的溫度指示表上（120℃～180℃），把需補接電纜線放在規定的模具上熱壓成型，當恒溫到規定的溫度，控溫系統就會自動斷電，待溫度下降到（100℃～80℃）時方可以將補制的電纜線取出。
1、接通電源：380V或220V(熱補器本身是三相四線接380V電源,如果接220V則把3根火線并在一起接220V火線,零線與220V零線相接即可)，查看電壓表是380V還是220V。注意：220V電源功率一定要達到額定功率。
2、先按要補的礦纜直徑粗細選個好模具，裝好模具：將該修復電纜放在模具上壓緊。
3、按綠色按鈕，加熱，選好修復溫度設定可調。
4、當溫度到達設定的溫度時，自動斷電停止加熱，此時紅燈亮，溫度顯示還在上升15℃左右，再第二次壓緊。
5、當溫度下降到100～80℃以下時，打開千斤頂油閥，就可取出電纜線。
七、配置清單
1礦纜熱補機 一臺
2.液壓系統壓桿 一只
3.平衡重鐵 一只
4.產品說明書 一份
5.合格證 一張
6.保修卡 一份
