04電纜故障測試儀
產品介紹
HRKII電纜故障測試儀說明書下載/查看
儀器功能與特點：
1．可測35KV以下等級電纜的高、低阻故障，適應面廣。
2．具有方便用戶的軟件和全中文菜單。按鍵定義簡單明了。測量方法簡單快速。
3．檢測故障成功率、測試精度及測試方便。
4．超大觸摸液晶屏作為顯示終端，儀器具有強大的數據處理能力和友好的顯示界面。
5．具有安全的采樣高壓保護措施。測試儀器在沖擊高壓環境中不會死機和損壞
6．無測試盲區。
7．內置電源，可在無電源環境測試電纜的開路及低阻短路故障。
主要性能指標：
1．測試方法：低壓脈沖、高壓閃絡、速度測量。
2．沖擊高壓：低于35KV電力電纜。
3．?dāng)?shù)據采樣速率：80MHz、40 MHz、20MHz、10 MHz。
4．測試距離：＞30Km。
5．讀數分辨率：1m。
6．系統測試精度：小于50cm。
7．測試電纜脈寬設有：“0.05”、“0.1”、“0.2”、“0.5”、“1”、“2”、“8”微秒。
8．具有測試波形儲存功能：能將現場測試到的波形按規定順序方便地儲存于儀器內，供隨時調用觀察?？梢詢Υ娲罅康默F(xiàn)場測試波形。
9．能將測得的故障點波形與好相的全長開路波形同時顯示在屏幕上進行同屏對比和疊加對比，可自動判斷故障距離。
10．內置電源：充滿電后儀器可連續工作3小時以上，亦可外接交流電源工作。
11．工作條件：溫度-10℃～+45℃，相對濕度 90%。
儀器的系統組成和工作原理：

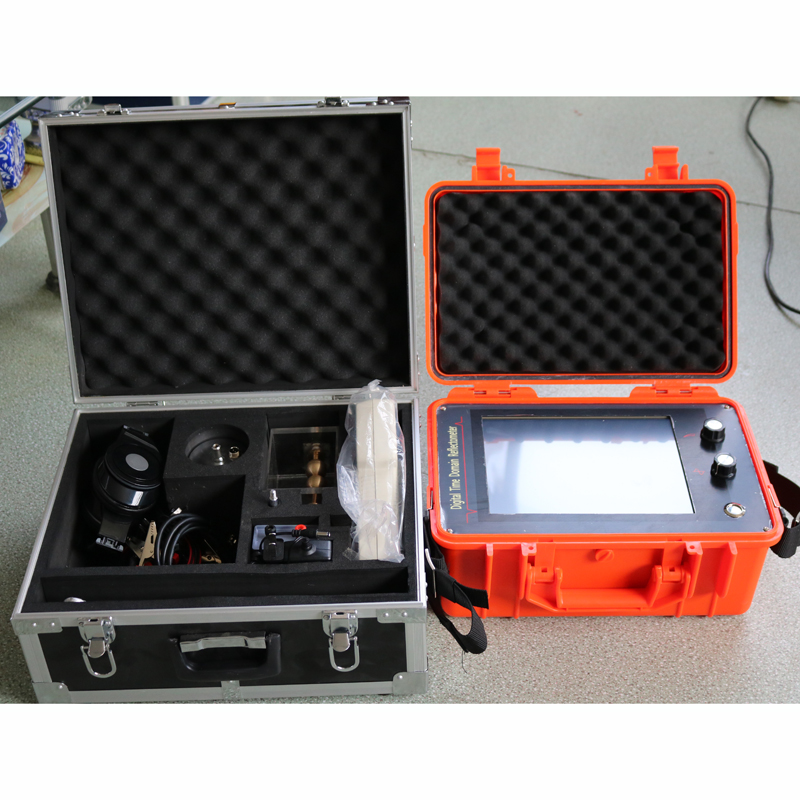

電纜故障快測儀主要由高壓沖擊單元、和波形記錄分析儀（測試主機）兩部分組成。

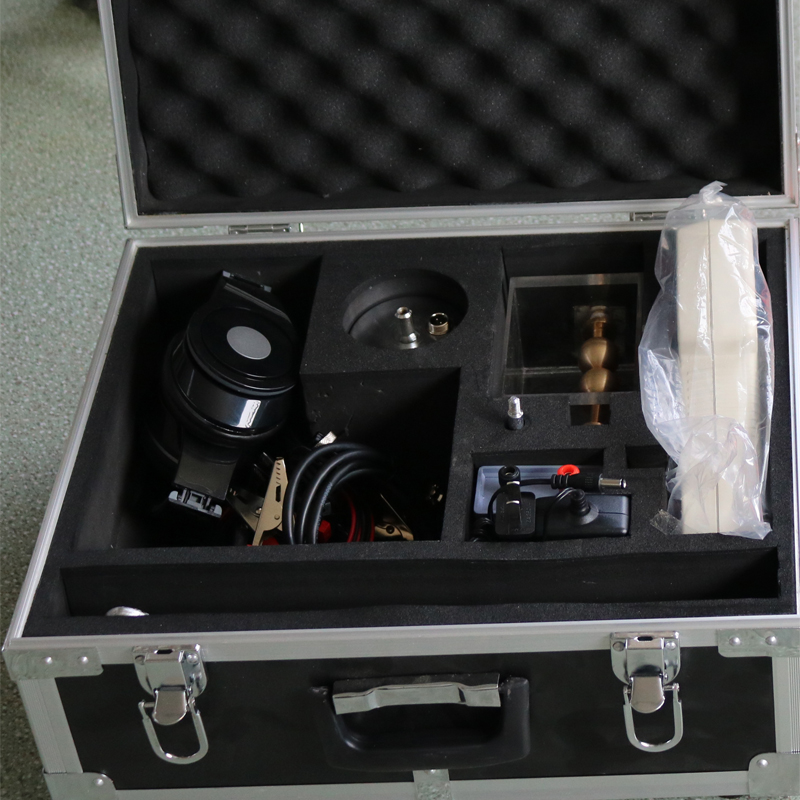

1、高壓脈沖發生器
高壓脈沖發生器是該套電纜故障預定位的能量提供部分，向外提供高壓高能的電壓脈沖。主要由升壓變壓器、高壓整流二極管、充電電容、放電球隙組成。

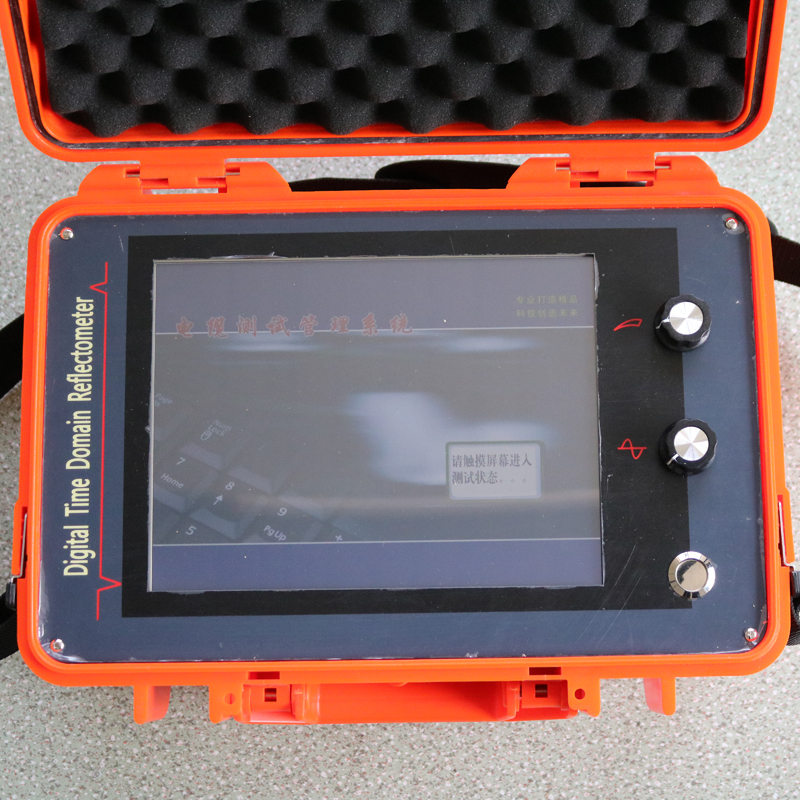

2、波形記錄分析儀（測距主機）
這個部分是整個儀器的大腦，負責向其他部件發送指令，協調各部件的工作，并向操作者提供人機對話的界面。它的主要功能是對測量脈沖進行高速的采樣和記錄，再對采集到的信號進行高速的運算分析。
儀器功能與特點：
1．可測35KV以下等級電纜的高、低阻故障，適應面廣。
2．具有方便用戶的軟件和全中文菜單。按鍵定義簡單明了。測量方法簡單快速。
3．檢測故障成功率、測試精度及測試方便。
4．超大觸摸液晶屏作為顯示終端，儀器具有強大的數據處理能力和友好的顯示界面。
5．具有安全的采樣高壓保護措施。測試儀器在沖擊高壓環境中不會死機和損壞
6．無測試盲區。
7．內置電源，可在無電源環境測試電纜的開路及低阻短路故障。
主要性能指標：
1．測試方法：低壓脈沖、高壓閃絡、速度測量。
2．沖擊高壓：低于35KV電力電纜。
3．?dāng)?shù)據采樣速率：80MHz、40 MHz、20MHz、10 MHz。
4．測試距離：＞30Km。
5．讀數分辨率：1m。
6．系統測試精度：小于50cm。
7．測試電纜脈寬設有：“0.05”、“0.1”、“0.2”、“0.5”、“1”、“2”、“8”微秒。
8．具有測試波形儲存功能：能將現場測試到的波形按規定順序方便地儲存于儀器內，供隨時調用觀察?？梢詢Υ娲罅康默F(xiàn)場測試波形。
9．能將測得的故障點波形與好相的全長開路波形同時顯示在屏幕上進行同屏對比和疊加對比，可自動判斷故障距離。
10．內置電源：充滿電后儀器可連續工作3小時以上，亦可外接交流電源工作。
11．工作條件：溫度-10℃～+45℃，相對濕度 90%。
儀器的系統組成和工作原理：
電纜故障快測儀主要由高壓沖擊單元、和波形記錄分析儀（測試主機）兩部分組成。
1、高壓脈沖發生器
高壓脈沖發生器是該套電纜故障預定位的能量提供部分，向外提供高壓高能的電壓脈沖。主要由升壓變壓器、高壓整流二極管、充電電容、放電球隙組成。
2、波形記錄分析儀（測距主機）
這個部分是整個儀器的大腦，負責向其他部件發送指令，協調各部件的工作，并向操作者提供人機對話的界面。它的主要功能是對測量脈沖進行高速的采樣和記錄，再對采集到的信號進行高速的運算分析。
