一、概述及說明：
煤礦是電纜使用大戶，由于井下作業條件非常嚴酷，所以各種電纜年損壞量比較大，為了節省開支降低成本，各煤礦一般都配備自己的電纜維修隊伍。又由于檢測條件苛刻、檢測設備限制，對礦用電纜探傷測試常常不盡人意，本公司依照各檢測儀的優點，針對礦用電纜的要求，特設計制造了新一代礦用電纜測試儀。本裝置是以不破壞電纜原有結構為前提的局部放電法為基礎進行探傷，能簡單而準確地探測到電纜損傷部位，而且又兼有修復后進行測試的功能，所以本產品是當前煤礦電纜維修業中可以充分信賴的工具。本探傷儀除主要為電纜探傷使用外，還可以作為其它電氣設備的直流耐壓測試之用。本測試臺具有結構簡單，性能穩定，能滿足礦用電氣設備測試的需要。

二、電源主要技術參數：
電       壓：       單相220v,50Hz
探傷直流輸出：      0—15KV
電纜探傷準確度：    ±50mm左右
測試輸出電壓：      DC0—50KV;
高壓儲能電容：      12KV,1.4 μf
交流輸出電壓為：    0—40KV
耐壓測試時間：      0—30s（可調）
泄漏電流測試：      0—300μA
高壓變壓器容量：    4KVA
放電球調整距離：    0—10mm
外          形：    900×850×1200

三：用途
本設備專供各類礦用6KV以下電纜在煤礦地面進行探傷，并在電纜修復后進行直流耐壓測試和泄漏電流試驗之用是按《煤礦電氣試驗規程》要求設計制造，它的實用性強，具有對電纜探傷和測試的雙重功能。

四：設備使用環境條件
1、周圍介質溫度：-5℃—+40℃
2、空氣相對濕度：≤85％；
3、海拔高度：≤2500m
周圍無爆炸危險介質，并且介質中無足以腐蝕金屬和破壞絕緣的氣體及塵埃。

五：結構特點

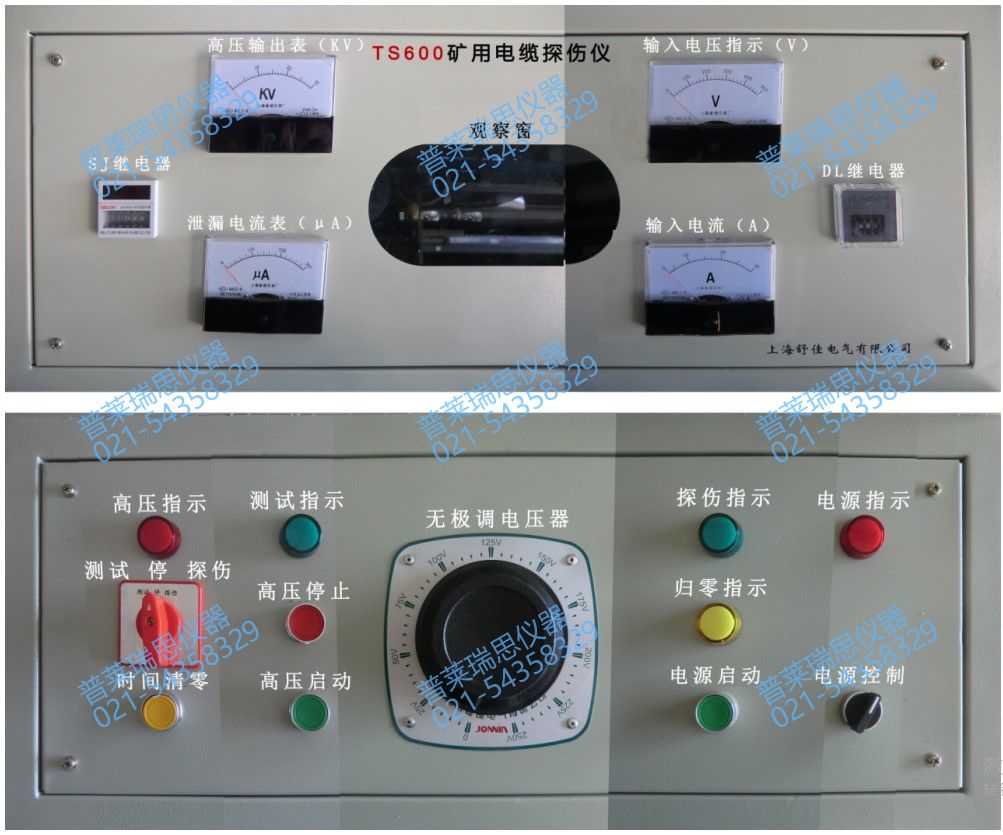

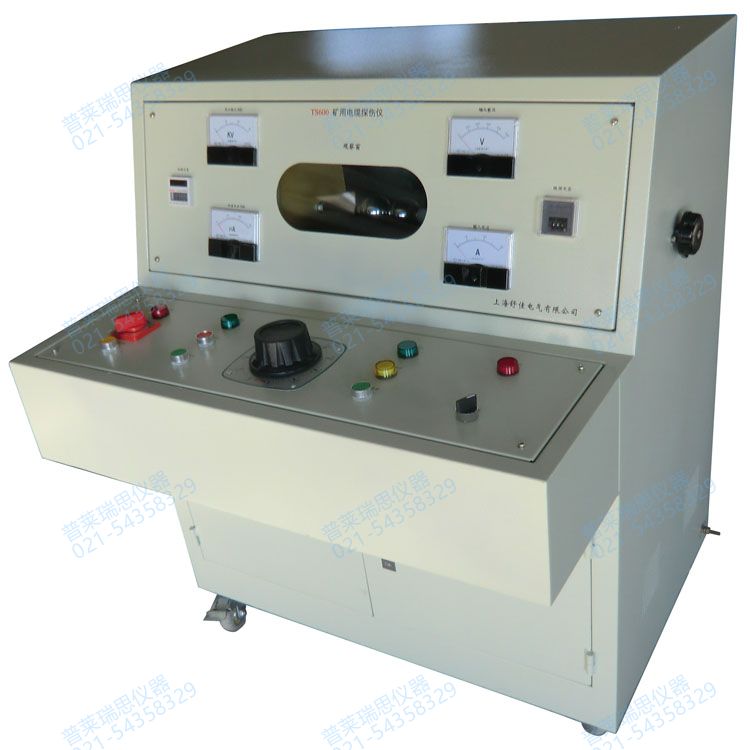

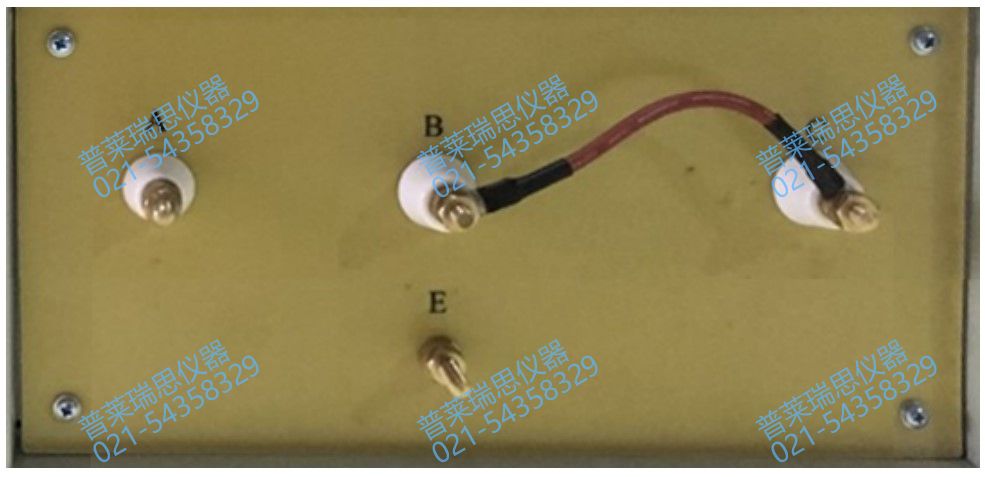

為搬運方便，本機設為一體化結構，前水平面板為操作面板，斜面為儀表指示和球隙觀察窗。操作面板示意圖如下：




1.探傷時，A點接紅夾探傷輸出；黒夾接探傷地，短接BC;
2.測試時，短接AB,紅夾接C點，黑夾接測試地；
1、耐壓測試:紅夾接高壓輸出C點，黑夾接地、短接A、B點;
2、電纜探傷：紅夾接探傷輸出A點，黑夾接地、短接B、C點；
3、注意：無論探傷還是測試，外殼一定要接地，使用完畢，一定要用專用放電棒分別對A、B、C點進行放電
4、提示！做DC測試和探傷試驗時一定要將試驗變壓器的短路桿拿出來，不然會影響機器正常工作。

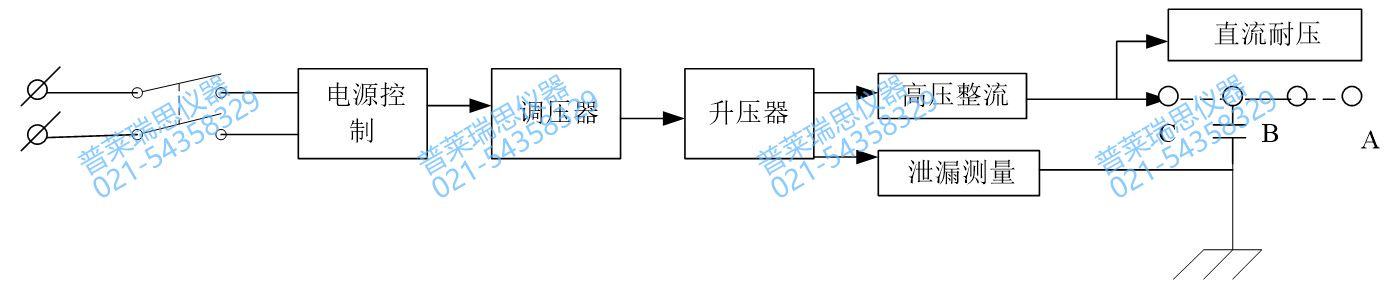

本設備主要有控制部分（低壓）和高壓整流，放電和測試部分組成，高壓部分與外殼留有足夠的安全空間。
為保證人身及設備安全，高壓啟動必須有專人操作，接好外殼與大地的連接線；
配備了專用放電棒，在每次探傷和測試后進行放電以確保安全，放電時用放電棒分別對A、B、點進行放電。

六: 使用說明



試驗前準備：
(1)在通電試驗之前，一定要認真閱讀本機說明書，特別是對高壓輸出端子的連接方式，這一點請操作人員務必注意。
    (2)設備使用前外殼必須可靠接地，接地電阻不得大于4歐姆。
    (3)試驗或使用前應對設備內外仔細進行檢查，保持設備尤其是高壓部分端子及連接線的清潔是至關重要的。
    (4)本設備最高工作的容量負載可調整并限位至30KV。
    (5)設備搬動在避免劇烈震動，設備搬動后必須靜放一小時后方可使用。
    (6)高壓表刻度是按容性負載0．01μF時檢定的。
    (7)將放電棒安裝妥當后，其接地端子與箱體接地螺栓用螺釘固定，并安放于箱體底部。
    2、電纜探傷及耐壓測試：
    (1)高壓側的直流微安表只為直流泄漏電流的測量，作交流耐壓或?qū)﹄娎|探傷時，一定要將微安表頭兩端（控制箱短路保護線）可靠短接，使表頭退出。
    (2)對電纜進行探傷時，升壓速度要緩慢，球隙的距離應從小至大調節，球隙與球隙之間的最大距離不要超過5毫米，放電電壓不要超過12KV。
    (3)若遇電纜的故障點靠近在試驗端時，這時故障點的放電聲可能被球隙的放點聲所掩蓋，此時應將試驗換至電纜的另一端進行測試，即便于查找。
(4)當每次試驗完畢，應先按下停止按鍵調壓器將自動回零，切斷電源并用放電棒對試品充分放電，若在試驗中出現異常，亦應照此辦理。
(5)在規定時間內不發生擊穿或閃爍為合格。
(6)在試驗?zāi)蛪旱闹芷趦?nèi)，可在微安表上讀出此時電纜泄漏電流值，一般為0—50 μ A為好，并且試驗電壓為原電纜工作電壓3—5倍。
 (7)調換其他芯線重復以上步驟，直到整條電纜測試完畢。
 3、使用后應注意事項：
 (1)每次試驗后應即關掉OK電源控制開關，并用放電棒對試件及高壓部分各處充分放電。
 (2)每天下班前應將外部電源總閘(容量不小于50A)切斷，并將機內ZK開關斷開。
七: 操作注意事項：
 l、電纜故障探傷操作舉例：

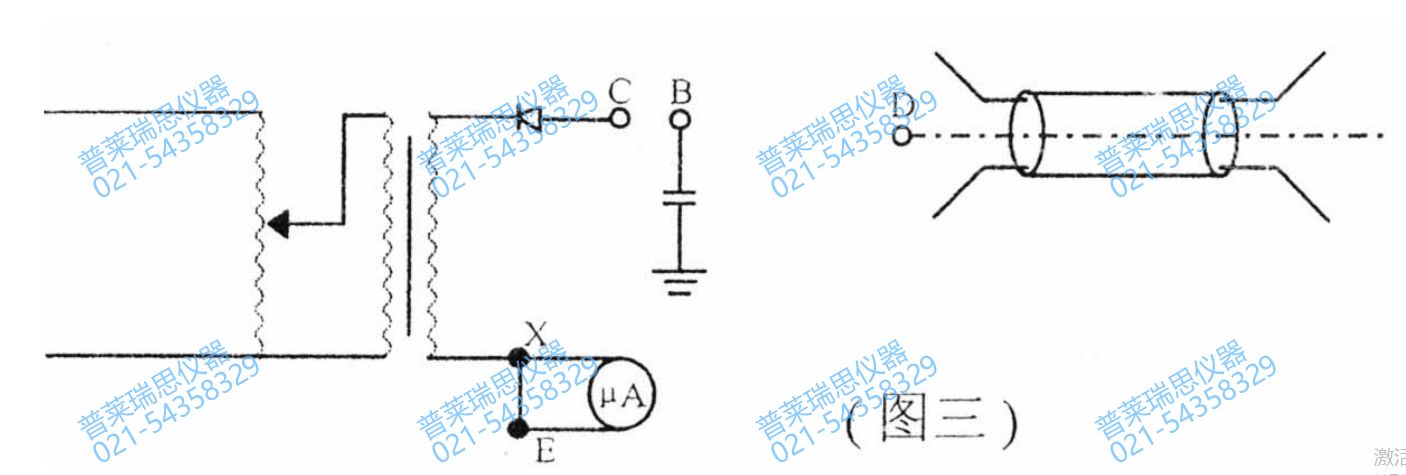

    假設故障現象為電纜——相對的絕緣損傷，接線原理見圖三

    接好試驗線路，尤其是接地線一定要可靠接地。打開控制柜里面的空開，此時電壓表指示220V電源指示燈亮，按下電源起動按鈕15，將放電球隙調至1－5毫米之間
按住升壓按鈕，緩慢升壓至球隙放電。注意：只有當小間隙放電不能燒穿故障點時，再調大球隙。有時要進行多次反復放電，才能找出故障點。正常情況下，一般調至2—3毫米之間，兆歐表量出阻值在0.1MΩ左右，若兆歐表量出阻值大于1MΩ而小于2MΩ時，應將間隙調小，此時一般不易放電而是連續的放電線。
 2、設備使用前應鋪上絕緣膠板墊。
 3、操作員應絕緣膠鞋，戴絕緣手套。
 4、被試電纜芯線應與高壓接線柱用銅螺母牢靠接地固定，保持良好
接觸，避免尖端放電引起漏電及電流增大。
 5、工作現場應禁止無關人員靠近。
 6、使用1年后，應及時對變壓器油進行耐壓檢查，耐壓不得低于30KV/25min。
 7、定期(視設備使用強度定)，用零號砂紙，將放電銅球表面處仔細打磨光滑，并保持表面及周圍潔凈無塵。

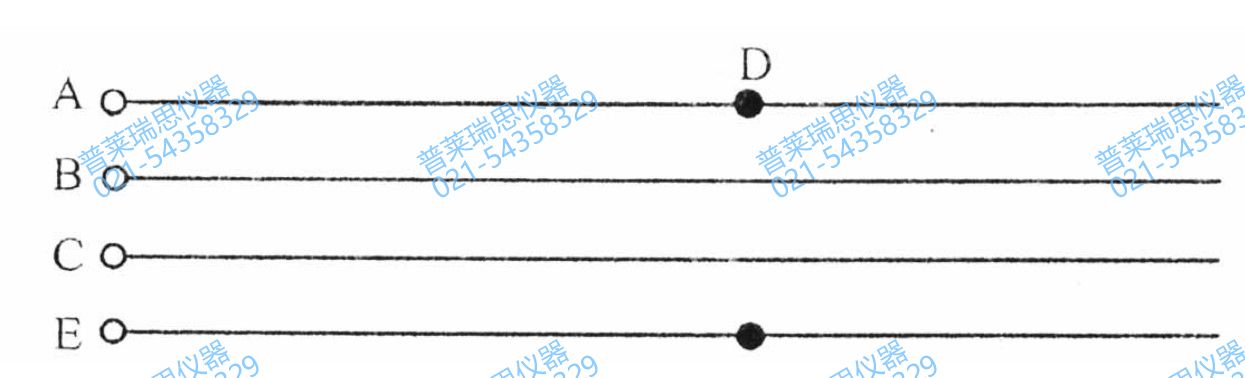

 8、假設ABCE為一根普通電纜，其中A、B、C為三根相線，E為接地線，首先用兆歐表量一下哪二根電纜短路，設AE為損壞電纜，則此時紅夾接A線，藍夾接E線，起動電源，將開關⑦轉換至探傷位置，起動高壓⑧，調節高壓器，此時KV表有指示并上升，配置一定時，兩球隙放電，并在電纜表面D處開始冒火花或冒煙此時表明故障點已找到。
　　9、本設備的使用成效，有賴于使用者的精心維護，并不斷積累損傷經驗，掌握不同電纜時球隙間距和放電電壓之間的關系。

八: 設備成套性
1、TS600礦用電纜探傷儀 1臺
2、 使用說明書 1本
3、 放電棒 1套
4、產品合格證         1份

九:質量保證
　　生產廠家除了精心制作，保證每臺設備的質量外，對整機自出廠之日起免費保修1年（如屬人為因素造成設備損壞，則不在此項）。保修期外，用戶仍將享受優惠價格零備件供應和修理，我們將以良好的售前、售后服務確保用戶放心使用。
十:訂貨須知
　　生產廠家是根據需求以銷定產的。用戶對產品參數或配套設備有特殊要求時（例如：需配備大電流發電器JDB－250測試臺及其他修理電纜裝備或儀器等）可另行提出，以便滿足用戶需要。

TS600礦用電纜探傷儀使用方法：
    一、首先將機外接線接至220V容量大于20A電源上。
    二、然后打開控制箱上面的漏電保護空開，打開后機器面板上電壓表有指示，即表示電源已接入。
    三、，接線要正確，正常使用時一定不能有其它雜物放在旁邊，不能放在有導電塵埃或有其它有導電氣體、易燃易爆的場合使用。
    四、打開控制箱操作面板上的總電源控制開關，電源指示燈“亮”待調壓器調零指示“黃燈”亮，方可“啟動電源”，當電源“啟動”后，
    五、不論是探傷還是測試，關斷總電源“重啟”，復位指示燈都是自動復位，只有復位指示燈“黃燈”亮才能啟動電源。
    1、探傷時將B和C、用短路線連結，A接紅夾，
E點接黑夾。
    2、測試時，將A和B短接，C點接紅夾，E點接黑夾.
    3、擦傷時將待測兩根相線或相與地接好，調整兩球之間距離為2～6mm，按升壓按鍵如果待測量兩根電纜漏電或斷路，KV表指示到6—8KV時，只可以看到兩球隙在放電，此時電纜損壞處會放電或冒煙，表明該電纜故障點即在該處，此時探傷就算成功。
    4、測試時首先用兆歐表將被測電纜測量一下相對相、相對地是否短路，不漏電
可測試(對電纜芯線AB、BC、AC、A、B、C對地線)測試時測量電壓是被測電纜額定電壓的3—5倍。
    5、測試時調壓器手柄一定要慢慢往上調節，并注意u A讀數，一般在耐壓測試時u A表讀數為20—50 μA為合格。使用完畢一定要用放電棒對A、B、c點放電，無論是測試或探傷。
