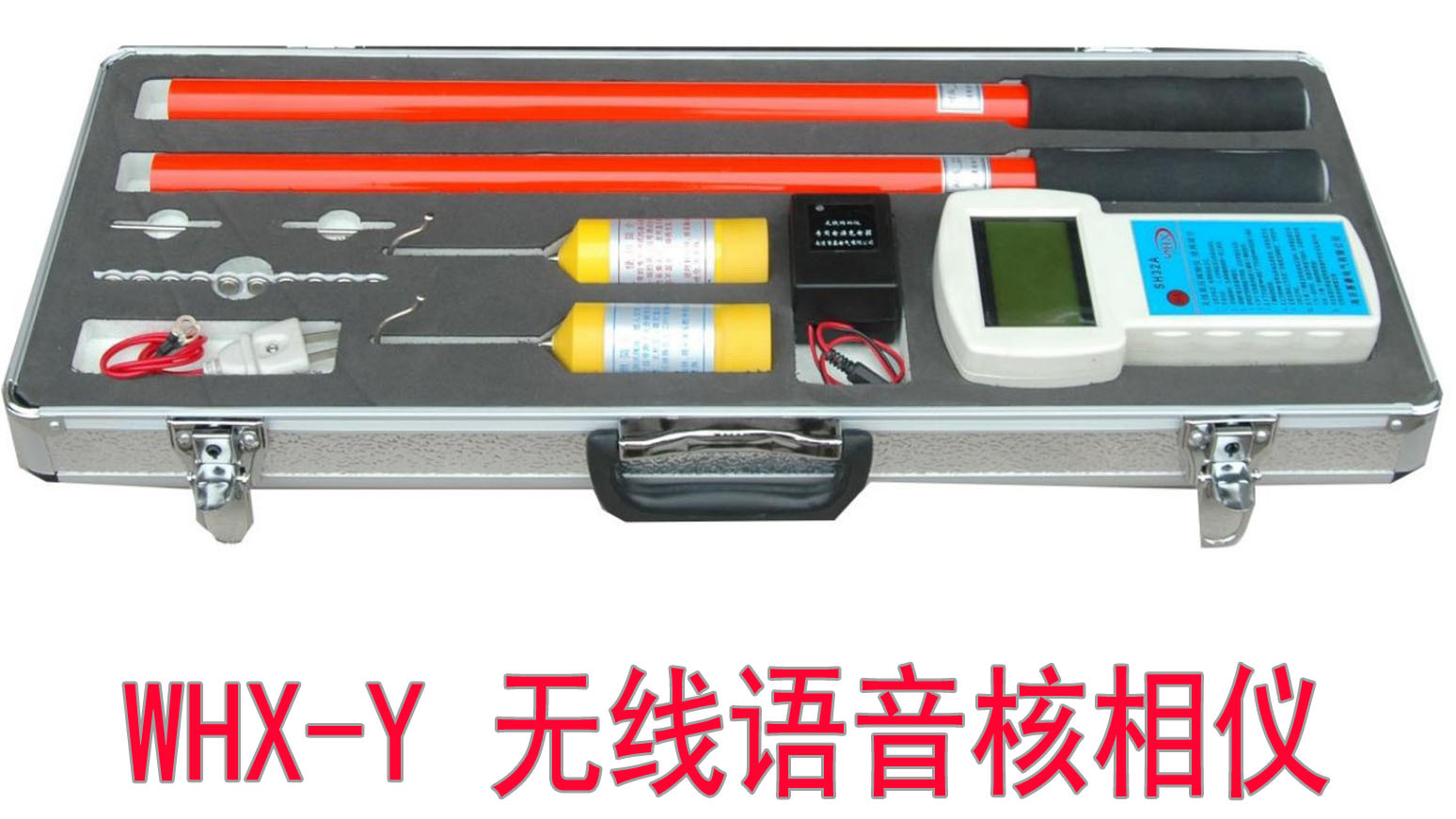

1 |
|
|
|
1800 |
6000V～220KV（標配35KV）, 無線傳送距離100m, 工作頻率,電源9V電池 |
|

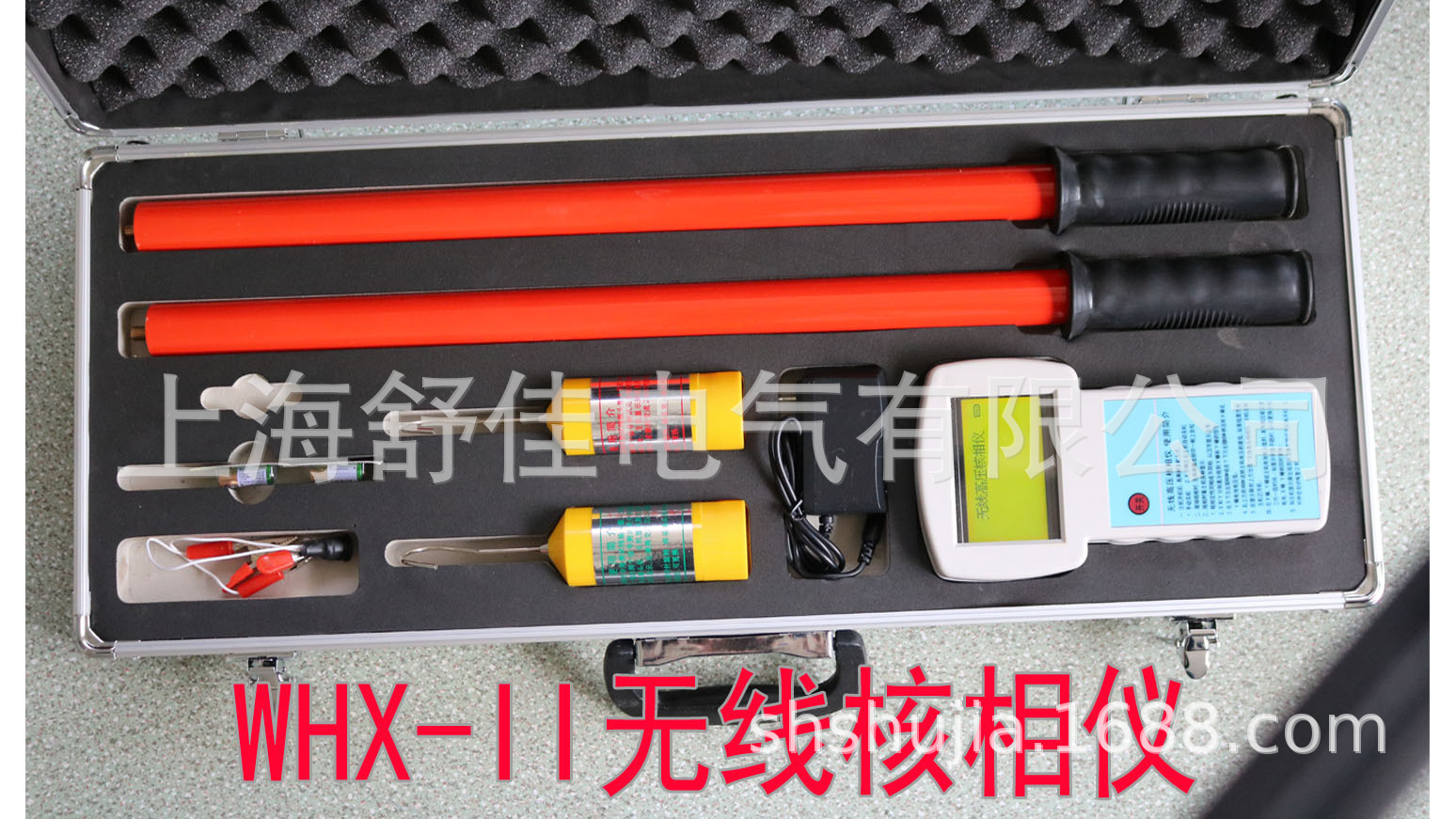

2 |
|
|
|
2100 |
X和Y采集器工作電流≤4mA 主機和 X、Y采集器的視距傳輸距離為約100m 主機0-500KV通用，有真人語音提示 |
|
3 |
|
|
|
2850 |
高壓線路核相、頻率、相位、相序、驗電。核相電壓：200V～ 220kV，測試相位：0.0°～360.0°，測試頻率：45.0Hz～ 65.0Hz。語音提示，無線傳輸，彩屏顯示，向量圖指示，相位指示，數據上傳功能。 |
|
4 |
|
|
|
3230 |
電壓： 1V～550kV，無線距離： 0～160m，3.5 寸真彩LCD 可測電纜或母排Ф168mmX245mm 一體化鉤式采集器，方便掛在線路上 |
|

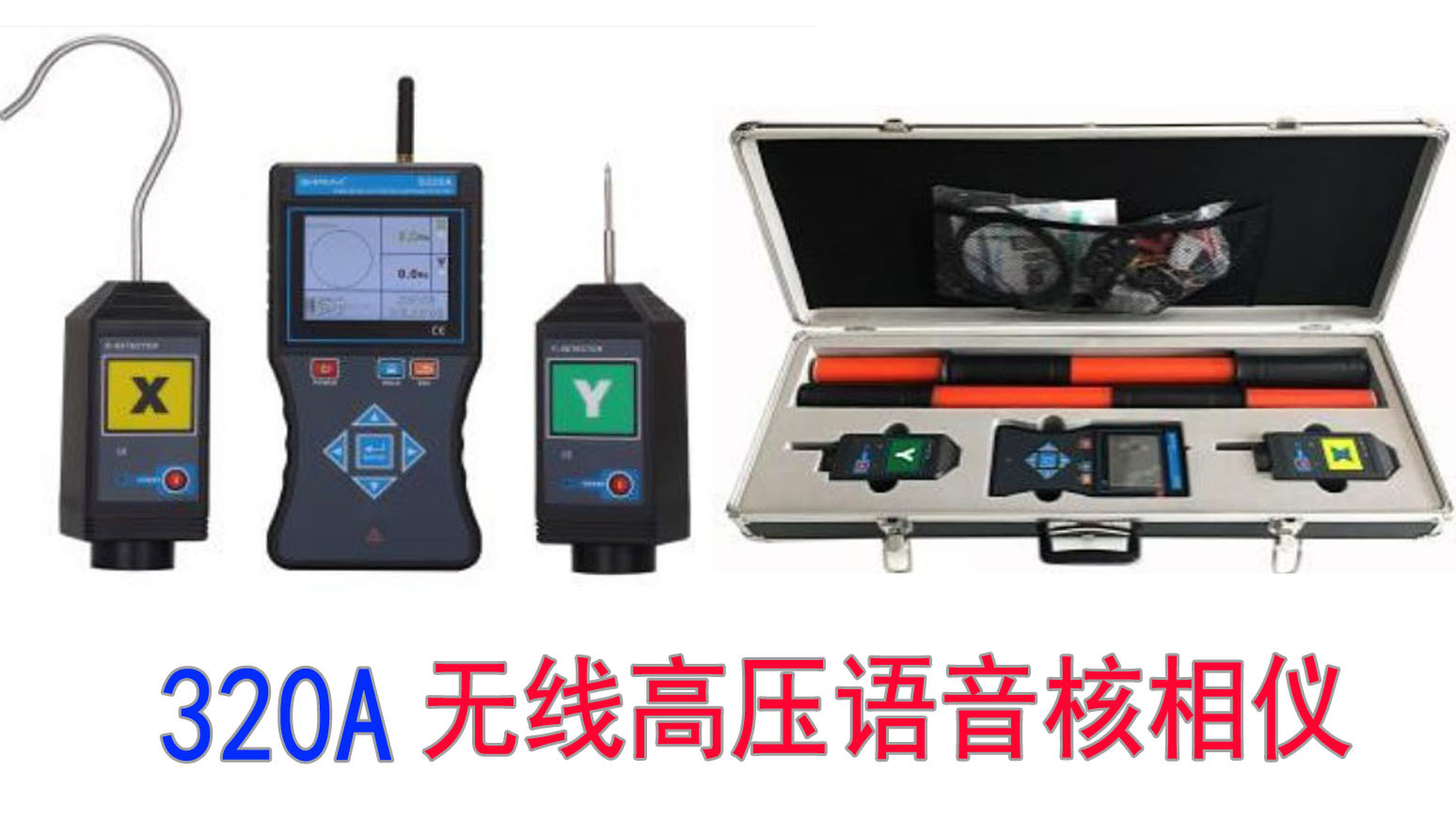

5 |
|
|
|
3230 |
無線高壓語音核相、相位、頻率、相序、驗電測試 高壓核相、200V以下核相、環網柜核相、開關柜核相 1V-550kV全智能核相；無線核相距離160m相位0～360°；頻率45～75Hz，語音播報，3.5寸真彩LCD 相位、向量圖顯示，清晰直觀，探針探鉤可以互換 |
|
6 |
|
|
|
6460 |
同時無線高壓核相、高壓電流測試（多功能）核相、電流、相位、頻率、相序、驗電測試,10V-550kV核相；無線核相距離160m，語音播報，3.5寸真彩LCD, 可測電纜或母排Ф168mmX245mm, 內置雙層柔性線圈，可測電流20000A電流分辨率10mA, |
|

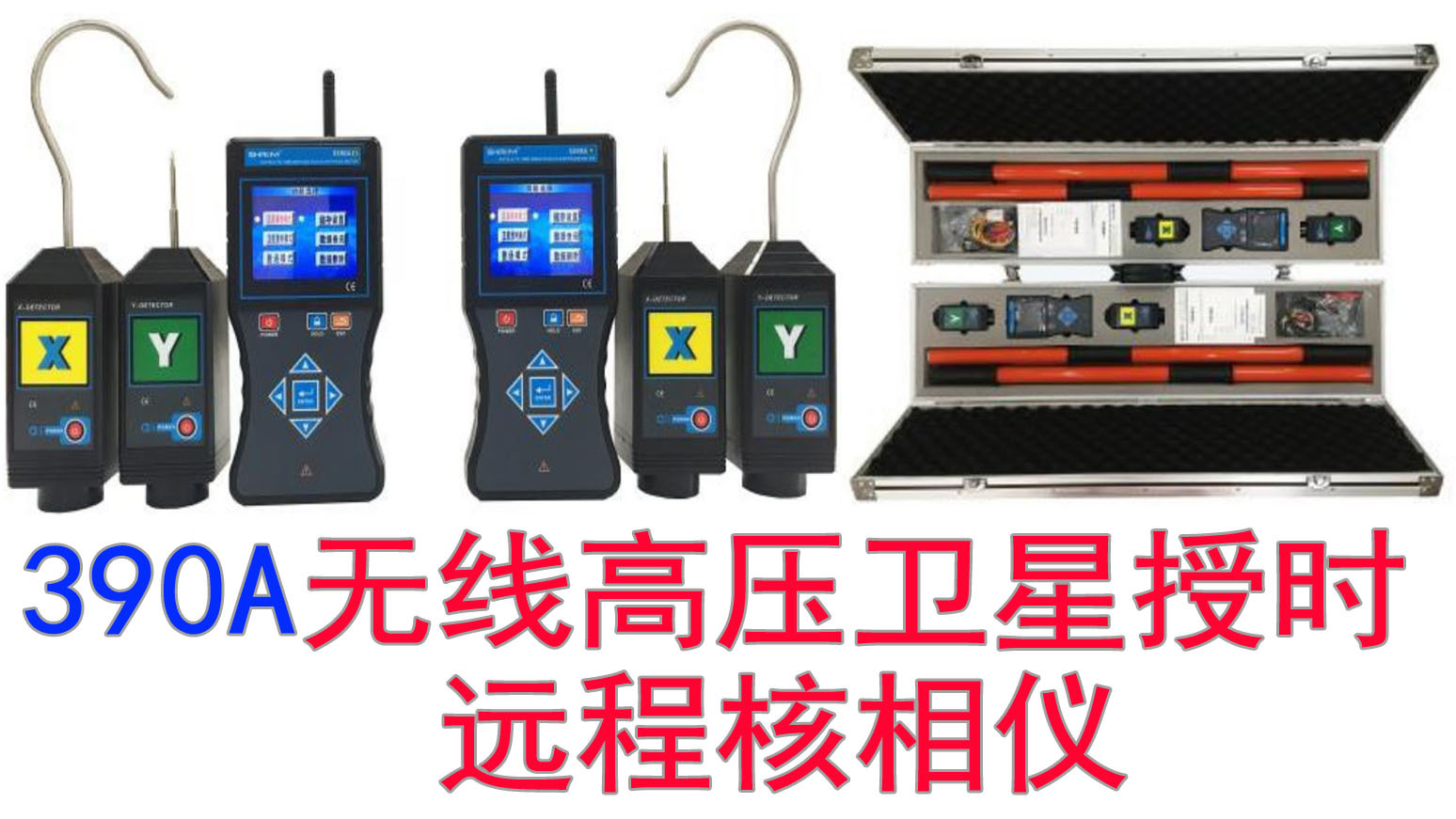

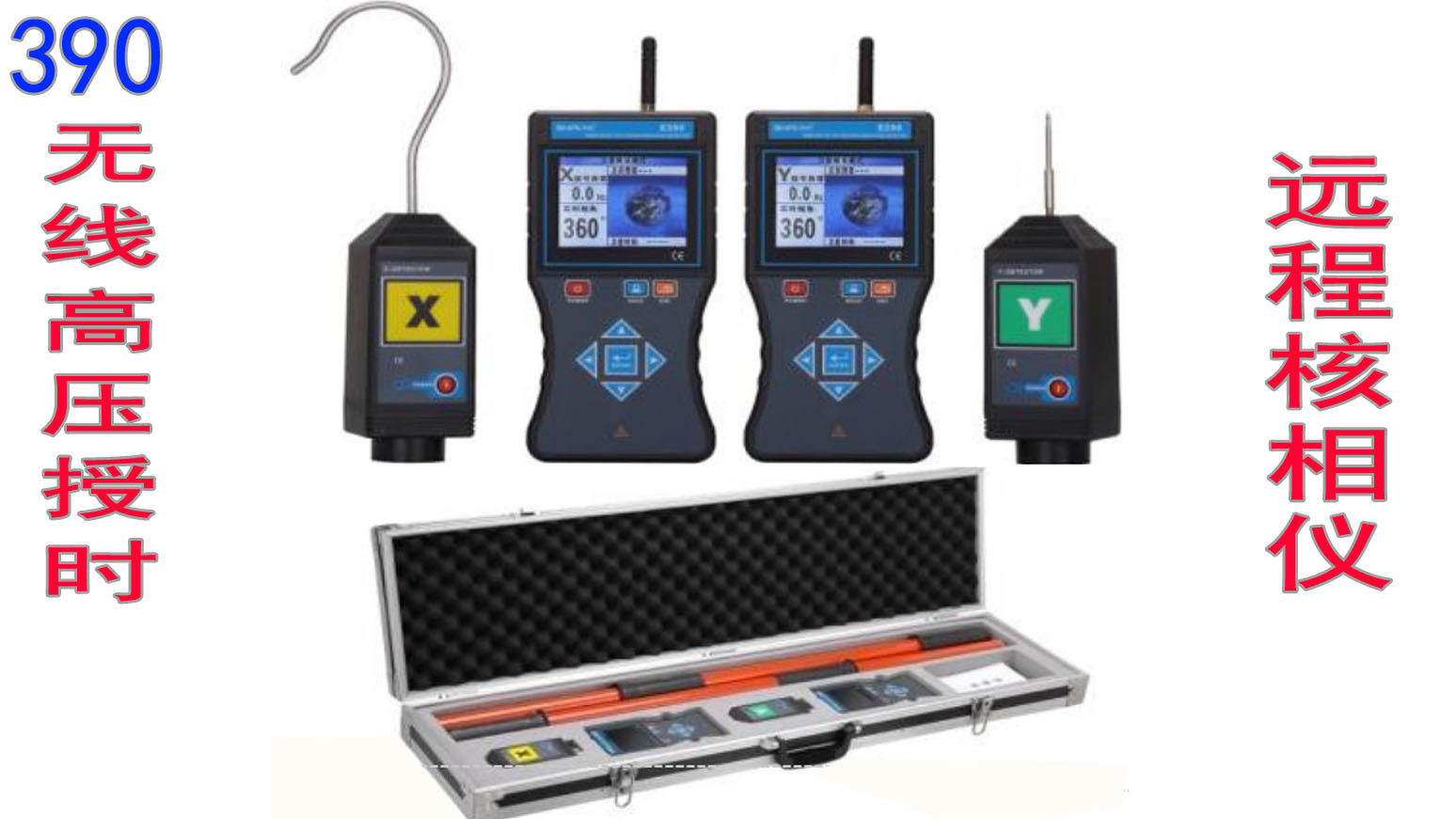

7 |
|
|
|
15000 |
衛星授時遠程核相、相位、頻率、相序、驗電測試,1V-550kV核相,語音播報；3.5寸真彩LCD,衛星授時核相距離達500km以上普通核相距離160m, 相位0°～360°，頻率45～75Hz 2 個子機+2 個主機+2 條絕緣桿+1 個鋁箱 |
|
8 |
|
|
|
22100 |
衛星授時遠程核相、相位、頻率、相序、驗電測試,1V-550kV核相,語音播報；3.5寸真彩LCD,衛星授時核相距離達500km以上普通核相距離160m,相位0°～360°,頻率45～75Hz 4 個子機+2 個主機+4 條絕緣桿+2 個鋁箱 |
|

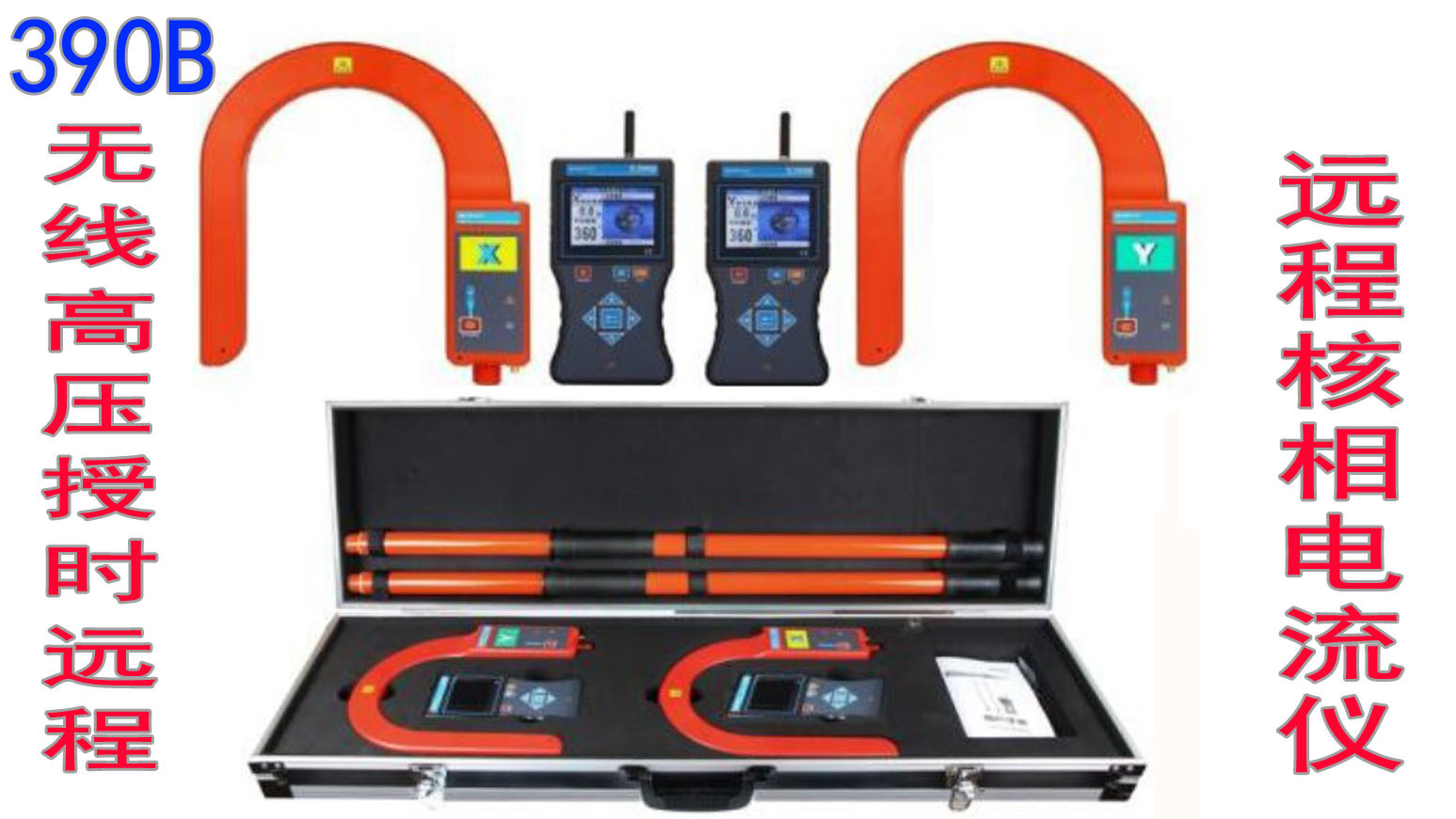

9 |
|
|
|
47600 |
同時核相、電流、相位、頻率、相序、驗電測試,衛星授時遠程核相、近距離本地核相,1V-550kV核相,內置雙層柔性線圈：10mA-20000A電流測試語音播報；3.5寸真彩LCD顯示, 衛星授時核相距離達500km以上；普通核相距離160m相位0°～360°，頻率45～75Hz， 鉗口： Φ168mmx245mm |
|

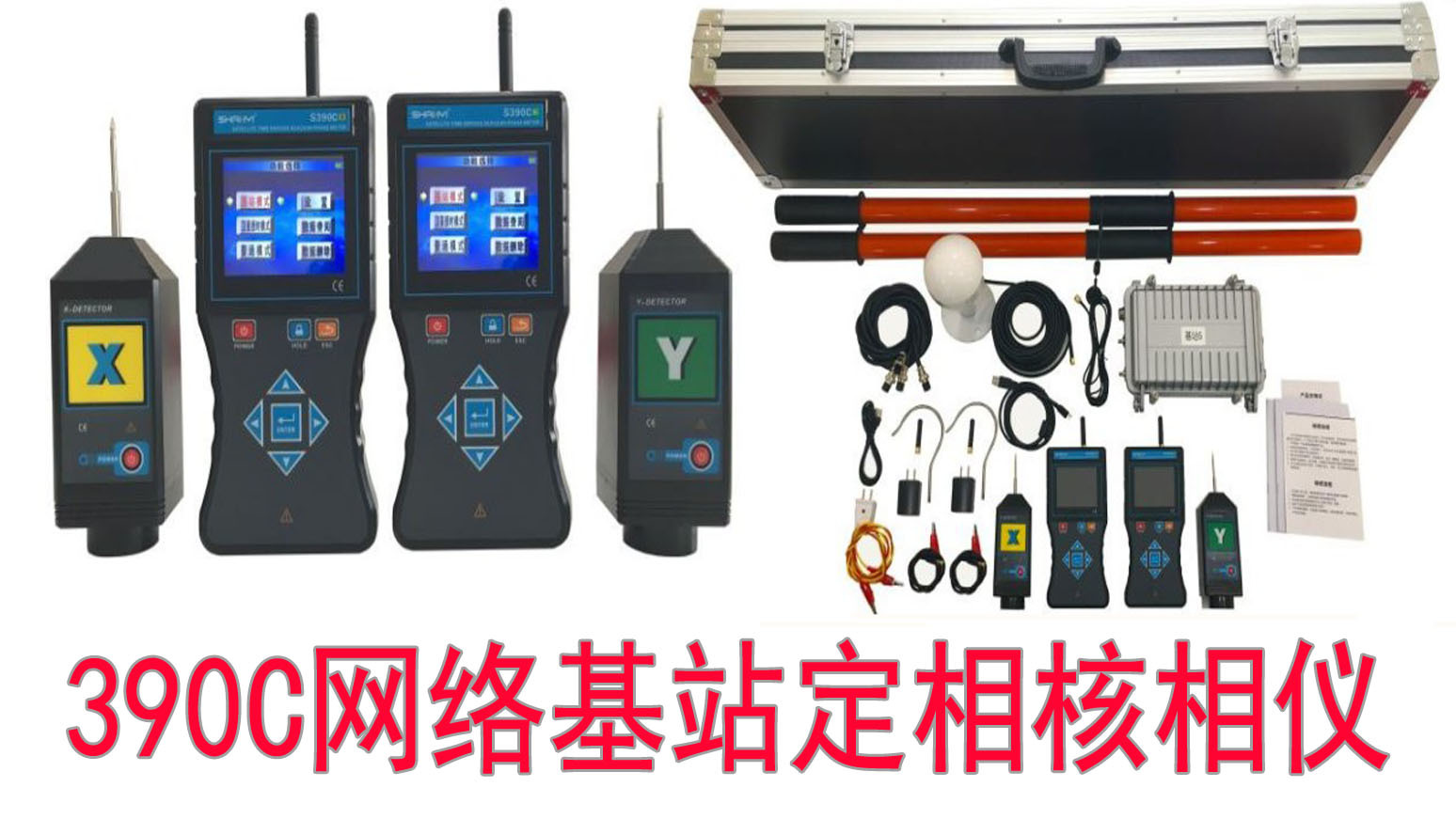

10 |
|
|
|
132600 |
網絡基站定相核相、衛星授時遠程核相,地下室沒有任何通訊信號的場所定相核相環網柜、開關柜、中置柜定相核相，相位、頻率、相序、驗電測試，語音播報A相、B相、C相，1V-550kV全電壓智能核相，衛星授時核相距離達500km以上3.5寸真彩LCD，中文界面，衛星授時核相距離達500km以上，普通核相距離160m，相位0°～360°，頻率45～75Hz |
|

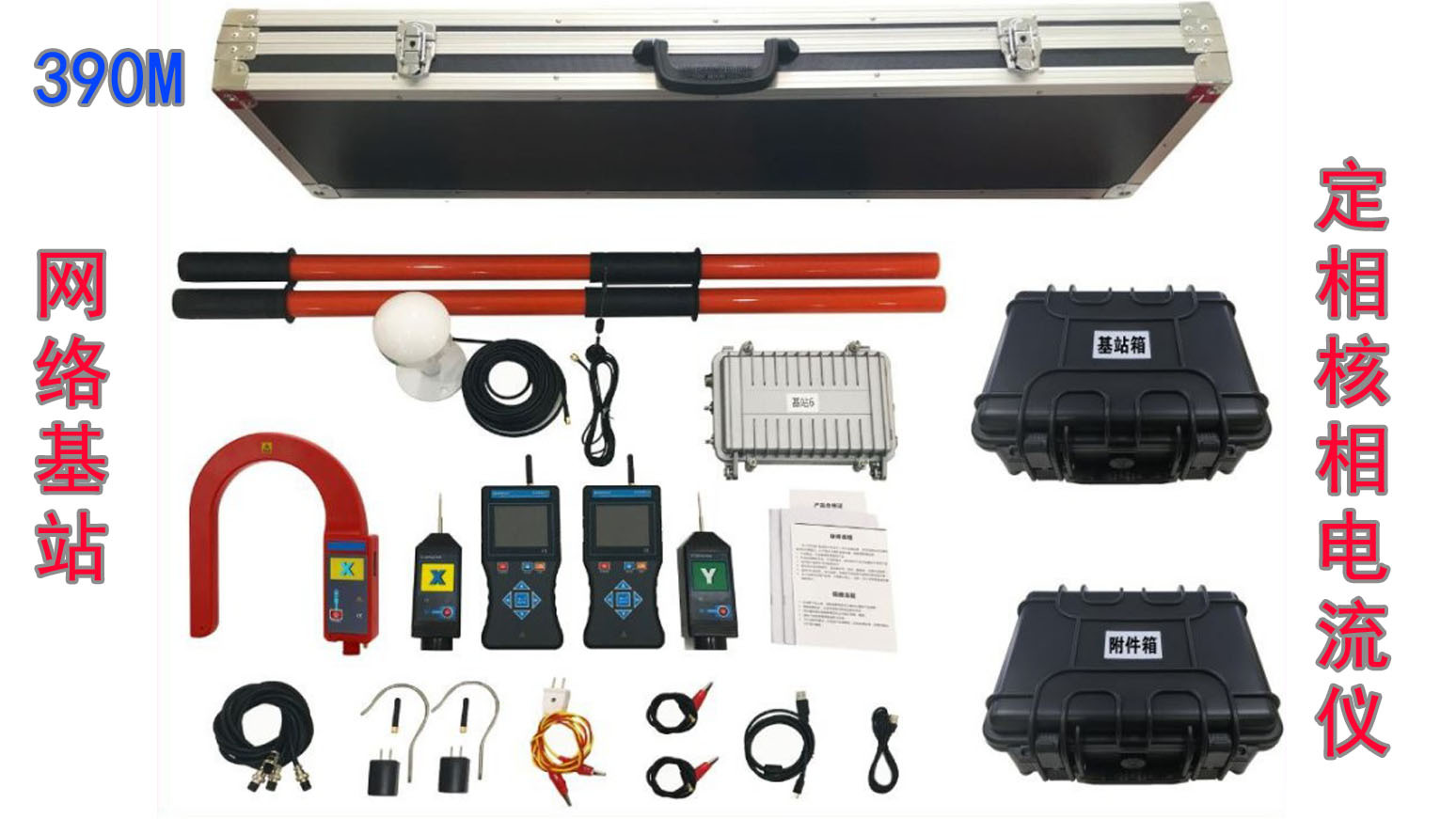

11 |
|
|
|
286000 |
定相核相、電流、相位、頻率、相序、驗電測試地下室沒有任何通訊信號的場所定相核，網絡基站定相核相、衛星授時遠程核相、本地核相環網柜、開關柜、中置柜定相核相，高低壓大電流、漏電流、負荷電流測試、兼容各種核相儀、高壓鉗形電流、驗電器等設備，語音播報A 相、B 相、C 相，1V-550kV 全電壓智能定相核相衛星授時核相距離達 500km 以上，3.5 寸真彩LCD，中文操作界面本地核相距離約 160m，電流量程：AC 0.00A～20000A 相位 0°～360°，頻率 45～75Hz，電流探測器可測線徑：168mmX245mm |
|

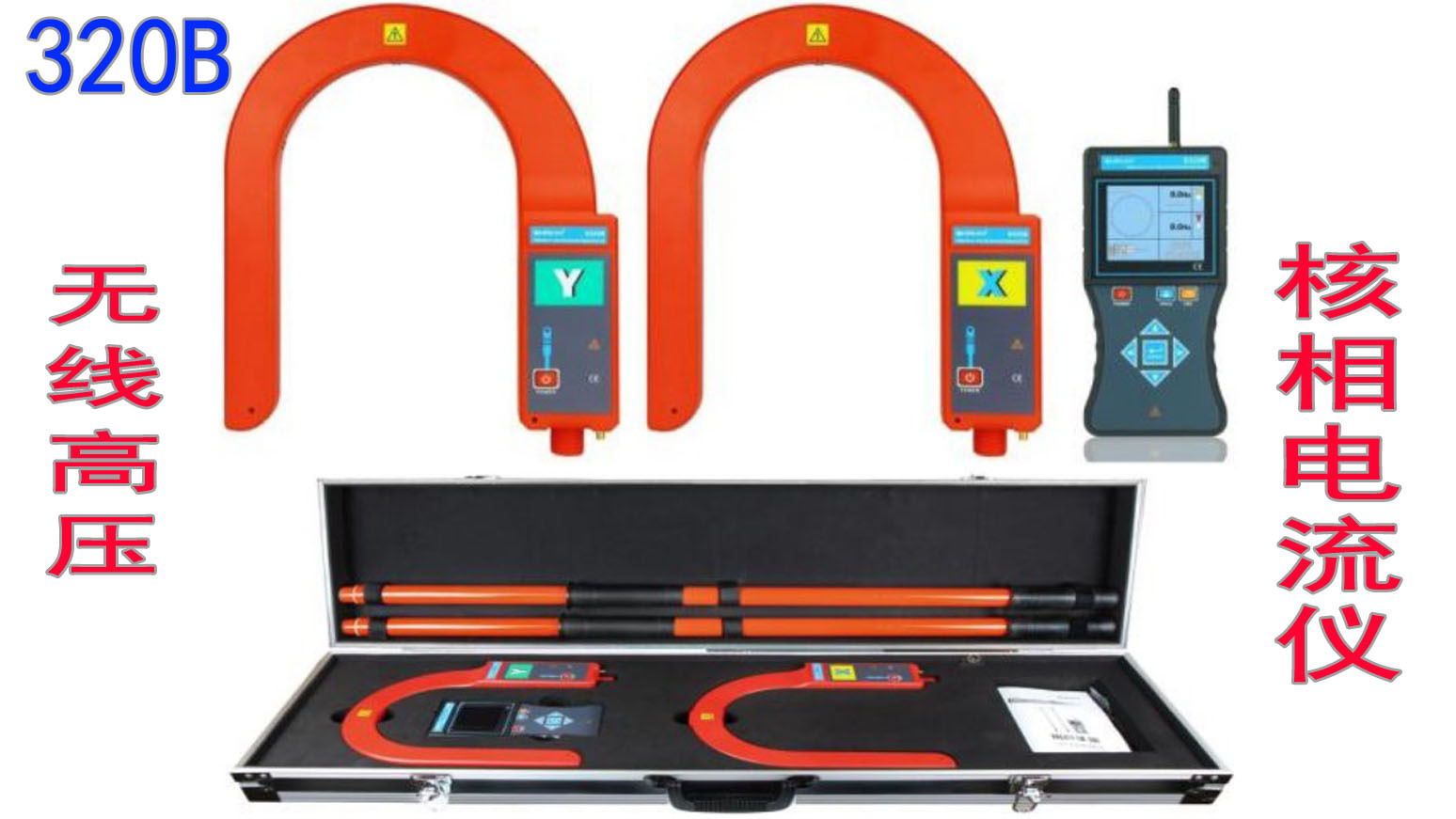

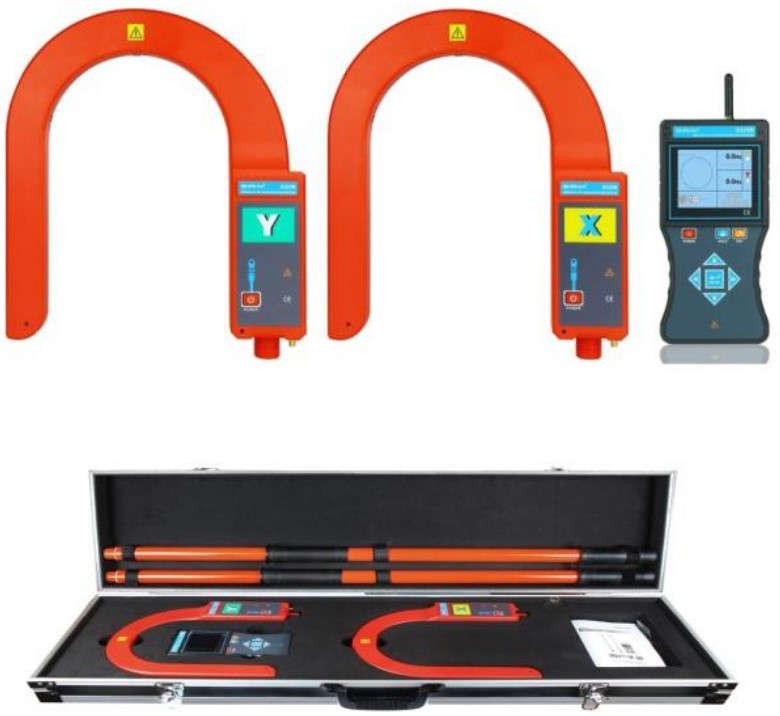

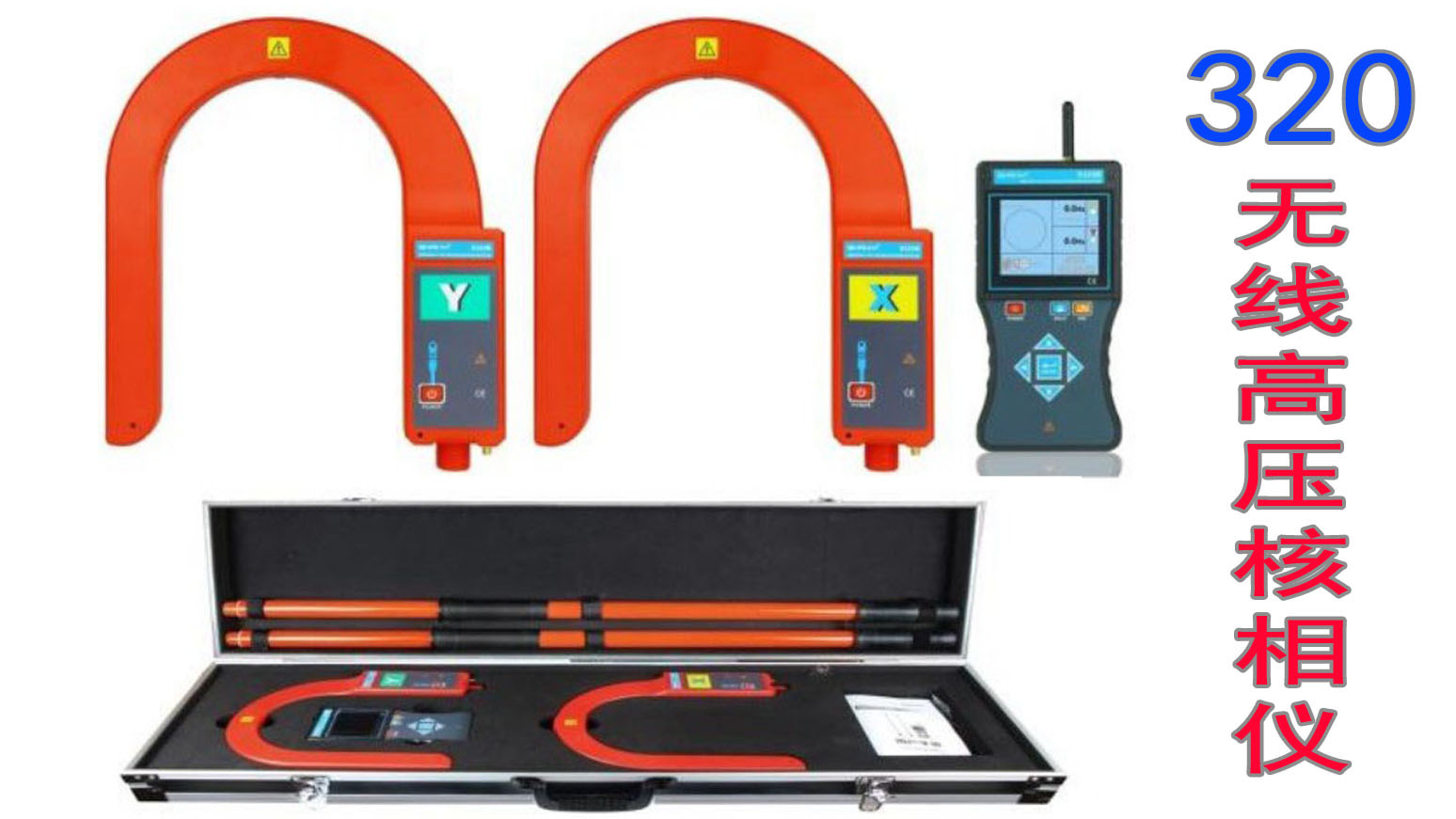

320高壓無線核相儀 |
|
|
產品功能 |
|
|
無線高壓核相、相位、頻率、相序、驗電測試 |
|
|
產品特點 |
|
|
1V-550kV 全智能核相；無線核相距離 160m 智能語音播報，3.5 寸真彩LCD 可測電纜或母排Ф168mmX245mm 一體化鉤式采集器，方便掛在線路上 |
技術規格
一. 產品簡介
ETCR1600高壓無線核相儀既高壓線路核相，也可以在低電壓線路中核相，實現從200V~220kV電壓核相(如400V、10kV、35kV、66kV、110kV、220kV)，無需根據電壓等級購置多套核相儀。對于高壓線路核相(電壓超過400V時)，可將探測器的金屬探鉤逐漸靠近導線，當感應到電場信號即可完成核相，無需直接接觸高壓導線；當裸導線電壓超過35kV，必須使用非接觸核相。本核相儀還具有測試相位、頻率、相序、驗電、變壓器組別判斷等功能。
ETCR1600無線高壓核相儀由主機、探測器、伸縮絕緣桿、監測軟件、USB通訊線等組成，無線信號直線傳輸距離約30米，主機采用3.5寸彩液晶屏，可以同屏顯示相位、頻率、相序及核相結果；向量圖指示、相位指示，清晰直觀；具有“X信號正常、Y信號正常、同相、異相”等語音提示功能，使測試更簡單輕松。
監測軟件具有在線實時監控、歷史數據查詢、向量圖指示、相位指示功能；具有歷史數據讀取、查閱、保存、打印等功能。
二. 技術規格
|
功 能 |
高壓線路核相、頻率、相位、相序、驗電無線測試 |
|
電 源 |
主 機：DC9V，6節5號堿性電池LR6；探測器: 鋅錳干電池6F22、9V |
|
核相方式 |
接觸式核相：35kV以下的裸導線或220kV以下具有絕緣外皮的導線可以接觸導線核相 非接觸式核相：當裸線路電壓超過35kV時，必須采用非接觸測試，探針逐漸靠近導線核相 |
|
傳輸距離 |
無線傳輸，直線傳輸距離約30米 |
|
相別定性 |
同相:－25°～25°；異相: 95°～145°和215°～265° |
|
核相電壓 |
200V～220kV |
|
相位量程 |
0.0°～360.0°；精度：≤±12°；分辨率：0.1° |
|
頻率量程 |
45.0Hz～65.0Hz；精度：≤±2Hz；分辨率：0.1Hz |
|
發射頻率 |
433MHz、315MHz |
|
LCD |
3.5寸彩屏；顯示域：71mm×53mm |
|
相位指示 |
相量圖及數字同時顯示 |
|
電源指示 |
探測器具有綠色電源指示燈 |
|
工作指示 |
核相時探測器具有聲光指示功能，紅色雙閃燈指示和“嘟--嘟--嘟”蜂鳴聲 |
|
顯示速率 |
2次/秒 |
|
數據存儲 |
9999組(掉電或更換電池不會丟失數據) |
|
液晶背光 |
可調亮度，適應不同使用環境 |
|
自動關機 |
開機約5分鐘儀表將自動關機 |
|
電池電壓 |
當電池電壓降到7.2V±0.1V時，電池電壓低符號顯示，提醒更換電池，此時測量的數據同樣是準確的。 |
|
額定電流 |
探測器：30mA max；主機：150mA max |
|
儀表質量 |
儀器：950g(含電池)；包裝及絕緣桿的總質量：約3.0kg |
|
儀器尺寸 |
主機195mm×100mm×45mm；探測器290mm×250mm×80mm |
|
絕緣桿長度 |
大直徑Φ38mm；長度：縮態為1050mm；伸態為4850mm |
|
絕緣試驗 |
絕緣桿拉伸后兩端：AC 220kV/rms 主機、探測器：AC3700V/rms(外露金屬與塑料外殼間) |
|
外界干擾 |
無特強電磁場；無433MHz 、315MHz同頻干擾 |
|
工作溫濕度 |
-10℃～40℃；80%rh以下 |
|
存放溫濕度 |
-20℃～60℃；70%rh以下 |
|
防護等級 |
IP63 |
|
適合安規 |
GB13398－92、GB311.1－311.6－8、3DL408－91標準和新頒布電力行業標準《帶電作業用1kV～35kV便攜式核相器通用技術條件DL/T971-2005》要求 |
|
符合IEC61481－A2；2004；IEC 61243－1 ed.2:2003標準 |
|
|
隨機附件 |
主機1件、探測器2件、探針2件、探勾2件、絕緣桿2件、軟件光盤1件、USB數據線1根、LR6電池6個、6F22電池2個、檢驗線1條、工具包1件 |

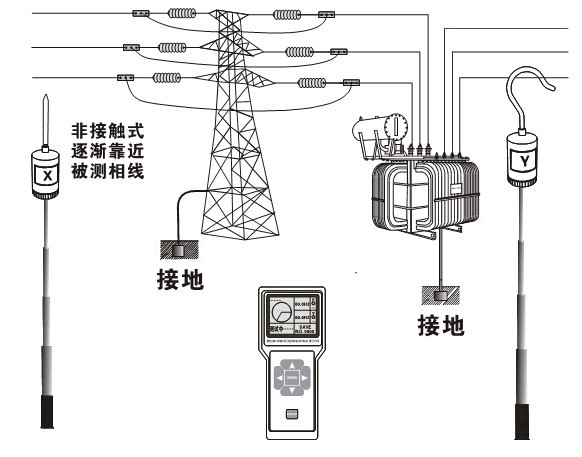

三. 現場應用
