002變頻串并聯裝置

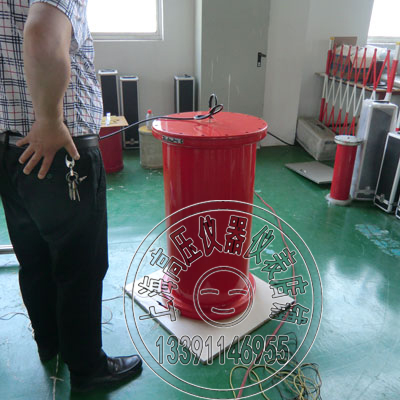

變頻串聯諧振耐壓試驗裝置
產品簡介
1諧振耐壓試驗是利用電抗器的電感與被試品電容組成LC串聯回路，調節變頻電源輸出的電壓頻率，實現串并聯諧振，在被試品上獲得高電壓，是當前高電壓試驗的一種新方法，深受專家
訂購熱線：021-54358329
產品介紹
60kVA/30kV變頻串聯諧振耐壓試驗裝置技術方案
1、串并聯諧振基本原理：
1．1諧振耐壓試驗是利用電抗器的電感與被試品電容組成LC串聯回路，調節變頻電源輸出的電壓頻率，實現串并聯諧振，在被試品上獲得高電壓，是當前高電壓試驗的一種新方法，深受專家好評，在國內外已經得到廣泛的使用。
2、串并聯諧振試驗裝置特點：
2．1串并聯諧振試驗裝置具有輸出容量大，輸出電壓高、可任意組合電抗器針對不同試品的交流耐壓試驗。
2．2串并聯諧振試驗裝置具有體積小、重量輕、特別方便野外試驗。
2．3串并聯諧振試驗裝置具有保護功能好、有過壓保護、過流保護、時間保護、閃絡保護、過熱保護、模塊保護等功能。
2．4串并聯諧振試驗裝置具有操作極具簡單，并具有手動和自動兩檔。
2．5串并聯諧振試驗裝置采用大屏幕、使試驗數據一目了然，并可打印試驗結果。
2．6串并聯諧振試驗裝置具有試品擊穿后無過電壓之虞，對試品的損壞相當小。
2．7串并聯諧振試驗裝置試驗所需電源容量小，僅是工頻變壓器試驗所需電源容量的幾分之一，解決現場電源難找的問題。
3、設備適用范圍
3．1 滿足300mm2/10KV電纜，長1公里的交流耐壓試驗。
4、設備制造引用和執行標準
DL/T849.6—2004 《高壓諧振試驗裝置》
GB 6450—1986 《干式電力變壓器》
DL/T848.2—2004 《試驗變壓器》
GB/10229—1988 《電抗器》
GB/T11920—1989 《控制裝置通用技術條件》
GB/T16927.1—1997 《高電壓試驗技術》
IEC358—1990 《耦合電容器和電容分壓器》
GB311.1 《高壓輸變電設備的絕緣配合》
DL/T846—2004 《高電壓測試設備通用技術條件》
Q/CSG10007—2004 《電力設備預防性試驗規程》
GB7328—87 《變壓器和電抗器的聲級測量》
DL474。4—1992 《交流耐壓試驗》
5、使用環境條件
5．1 周圍空氣溫度：
最高溫度：+45℃ 最低溫度：-10℃；
最大日溫差：35k 日照強度：0.1w/cm2
5．2 海拔高度：≤2000m ；
5．3 相對濕度：≤90 %
5．4 安裝放置地點平坦，電抗器安裝傾斜度不小于50 ；
5．5 周圍應無嚴重影響設備絕緣的氣體蒸氣，化學性沉積灰塵，污垢及其它爆炸性介質。
6、設備具體配置
6.1 試驗要求：
6．1．1．300mm2/10kv電纜長度1公里的交流耐壓試驗.。試驗時間5min，試驗電壓22kv，試驗頻率30～300Hz，等效電容量為0.418uF/km。
6．2 電抗器的設計：
6．2．1. 300mm2/10kv電纜長度1公里的交流耐壓試驗.，試驗時間5min，試驗電壓22kv，試驗頻率30～300Hz，等效電容量為1.254uF。當頻率為35Hz時。
試驗電流I=ωCXU試=2×3.14×35×1.254×22×10-3=6A
對應電抗器電感量L=1/ω2C =16.5H
6．3 電抗器的配置
6．3．1．300mm2/10kv電纜長度1公里的交流耐壓試驗，最高試驗電壓22kv，為方便搬運，將電抗器分為二節，每節電抗器電壓為30KV，每節電流為2A，每節電感量為50H。
驗證：
1) 300mm2/10kv電纜長度1公里的交流耐壓試驗.，試驗時間5min，試驗電壓22kv，試驗頻率30～300Hz，等效電容量為1.254uF。使用二臺電抗器并聯其額定電感量為16.6H，額定電壓為30kv額定電流為6A。
試驗頻率：f=1/2π√LC = 34.8Hz
試驗電流I=ωCXU試=2×3.14×34.8×1.254×22×10-3=6A
6．4勵磁變壓器的配置
6．4．1．因品質因數Q值在額定負載下不小于20，所以，勵磁變壓器為電抗器總?cè)萘?80KVA，除以品質因數20得10KVA。
6．4．2．配置的勵磁變壓器規格為YHXZB—10KVA/1.5kv/3kv。
6．5 調頻電源的配置：
6．5．1．調頻電源的容量等于或大于勵磁變壓器的容量取10kvA。
6．5．2．配置的調頻電源的規格為YHXZB—10kvA。
6．6 電容分壓器的配置
6．6．1．因最高試驗電壓為22kv，所以，電容分壓器電壓為30kv、電容量為10000PF。
6．6．2．配置1臺的電容分壓器規格為FRC—30kv/0.01uF。
7、設備試驗接線圖
1、串并聯諧振基本原理：
1．1諧振耐壓試驗是利用電抗器的電感與被試品電容組成LC串聯回路，調節變頻電源輸出的電壓頻率，實現串并聯諧振，在被試品上獲得高電壓，是當前高電壓試驗的一種新方法，深受專家好評，在國內外已經得到廣泛的使用。
2、串并聯諧振試驗裝置特點：
2．1串并聯諧振試驗裝置具有輸出容量大，輸出電壓高、可任意組合電抗器針對不同試品的交流耐壓試驗。
2．2串并聯諧振試驗裝置具有體積小、重量輕、特別方便野外試驗。
2．3串并聯諧振試驗裝置具有保護功能好、有過壓保護、過流保護、時間保護、閃絡保護、過熱保護、模塊保護等功能。
2．4串并聯諧振試驗裝置具有操作極具簡單，并具有手動和自動兩檔。
2．5串并聯諧振試驗裝置采用大屏幕、使試驗數據一目了然，并可打印試驗結果。
2．6串并聯諧振試驗裝置具有試品擊穿后無過電壓之虞，對試品的損壞相當小。
2．7串并聯諧振試驗裝置試驗所需電源容量小，僅是工頻變壓器試驗所需電源容量的幾分之一，解決現場電源難找的問題。
3、設備適用范圍
3．1 滿足300mm2/10KV電纜，長1公里的交流耐壓試驗。
4、設備制造引用和執行標準
DL/T849.6—2004 《高壓諧振試驗裝置》
GB 6450—1986 《干式電力變壓器》
DL/T848.2—2004 《試驗變壓器》
GB/10229—1988 《電抗器》
GB/T11920—1989 《控制裝置通用技術條件》
GB/T16927.1—1997 《高電壓試驗技術》
IEC358—1990 《耦合電容器和電容分壓器》
GB311.1 《高壓輸變電設備的絕緣配合》
DL/T846—2004 《高電壓測試設備通用技術條件》
Q/CSG10007—2004 《電力設備預防性試驗規程》
GB7328—87 《變壓器和電抗器的聲級測量》
DL474。4—1992 《交流耐壓試驗》
5、使用環境條件
5．1 周圍空氣溫度：
最高溫度：+45℃ 最低溫度：-10℃；
最大日溫差：35k 日照強度：0.1w/cm2
5．2 海拔高度：≤2000m ；
5．3 相對濕度：≤90 %
5．4 安裝放置地點平坦，電抗器安裝傾斜度不小于50 ；
5．5 周圍應無嚴重影響設備絕緣的氣體蒸氣，化學性沉積灰塵，污垢及其它爆炸性介質。
6、設備具體配置
6.1 試驗要求：
6．1．1．300mm2/10kv電纜長度1公里的交流耐壓試驗.。試驗時間5min，試驗電壓22kv，試驗頻率30～300Hz，等效電容量為0.418uF/km。
6．2 電抗器的設計：
6．2．1. 300mm2/10kv電纜長度1公里的交流耐壓試驗.，試驗時間5min，試驗電壓22kv，試驗頻率30～300Hz，等效電容量為1.254uF。當頻率為35Hz時。
試驗電流I=ωCXU試=2×3.14×35×1.254×22×10-3=6A
對應電抗器電感量L=1/ω2C =16.5H
6．3 電抗器的配置
6．3．1．300mm2/10kv電纜長度1公里的交流耐壓試驗，最高試驗電壓22kv，為方便搬運，將電抗器分為二節，每節電抗器電壓為30KV，每節電流為2A，每節電感量為50H。
驗證：
1) 300mm2/10kv電纜長度1公里的交流耐壓試驗.，試驗時間5min，試驗電壓22kv，試驗頻率30～300Hz，等效電容量為1.254uF。使用二臺電抗器并聯其額定電感量為16.6H，額定電壓為30kv額定電流為6A。
試驗頻率：f=1/2π√LC = 34.8Hz
試驗電流I=ωCXU試=2×3.14×34.8×1.254×22×10-3=6A
6．4勵磁變壓器的配置
6．4．1．因品質因數Q值在額定負載下不小于20，所以，勵磁變壓器為電抗器總?cè)萘?80KVA，除以品質因數20得10KVA。
6．4．2．配置的勵磁變壓器規格為YHXZB—10KVA/1.5kv/3kv。
6．5 調頻電源的配置：
6．5．1．調頻電源的容量等于或大于勵磁變壓器的容量取10kvA。
6．5．2．配置的調頻電源的規格為YHXZB—10kvA。
6．6 電容分壓器的配置
6．6．1．因最高試驗電壓為22kv，所以，電容分壓器電壓為30kv、電容量為10000PF。
6．6．2．配置1臺的電容分壓器規格為FRC—30kv/0.01uF。
7、設備試驗接線圖
