產品功能及特點：
電流量程：0.000A~1000A； 電壓量程：0.00V~600V； 頻率：45Hz~65Hz； 分辨率：0.01V 0.001A 0.1°； 可以在被測回路不開路的情況下，同時測量三相交流電壓、電流、電壓間相位、電流間相位、電壓電流間相位、頻率、相序、有功功率、無功功率、視在功率、功率因數、電流矢量和，判別變壓器接線組別、感性、容性電路，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否，檢修線路設備等。 專用工具箱，結實耐用。

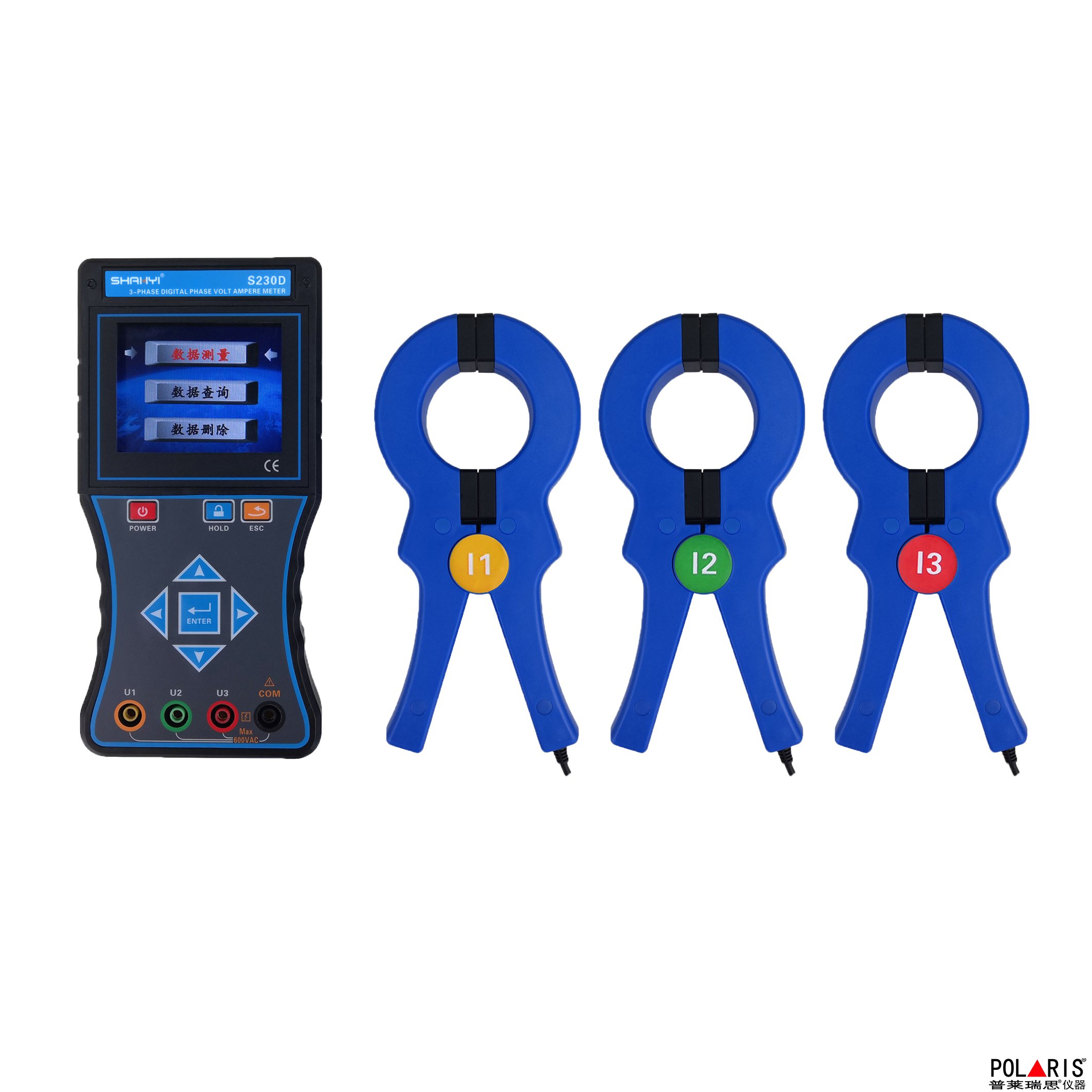

S230D三相智能相位伏安表是一款專為現場測試的多功能智能儀表，由主機、電流鉗(3把)、測試線(4條)等組成。主機采用3.5寸真彩液晶屏，圖形菜單界面顯示，向量圖指示，一目了然。選用大口徑電流鉗能測試1000A電流。儀表可以在被測回路不開路的情況下，同時測量三相交流電壓、電流、電壓間相位、電流間相位、電壓電流間相位、頻率、相序、有功功率、無功功率、視在功率、功率因數、電流矢量和，判別變壓器接線組別、感性、容性電路，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否，檢修線路設備等，為用電檢查人員提供一種安全、準確、便捷的智能儀表。適用于電力、石油化工、冶金、鐵路、氣象、工礦企業、科研院校、計量部門等。尤其適用于大功率三相電機、電能計費系統及繼電保護系統的電參數測試。
|
影響量 |
基準條件 |
工作條件 |
備注 |
|
環境溫度 |
23℃±1℃ |
-10℃～40℃ |
/ |
|
環境濕渡 |
40%～60% |
＜80% |
/ |
|
信號波形 |
正弦波 |
正弦波 |
β=0.01 |
|
信號頻率 |
50HZ±1HZ |
45HZ～65HZ |
/ |
|
儀表工作電壓 |
<span "="">7.4V<span "="">±0.5V |
<span "="">7.4V<span "="">±1V |
/ |
|
測相位頻率相序時電流幅值 |
<span "="">10A<span "="">±0.1A |
<span "="">0.01A<span "="">～1000A |
<span "="">詳見一般規格說明 |
|
測相位頻率相序時電壓幅值 |
100V±10V |
<span "="">1V<span "="">～600V |
<span "="">/ |
|
測功率功率因數時電流幅值 |
<span "="">10A<span "="">±0.1A |
<span "="">0.01A<span "="">～1000A |
/ |
|
測功率功率因數時電壓幅值 |
100V±10V |
10V～600V |
/ |
|
外電場、磁場 |
應避免 |
||
|
被測導線位置 |
被測導線處于鉗口的近似幾何中心位置 |
||
|
功 能 |
同時測試三相380V/220V電力系統中的電流、電壓、相位、頻率、相序、有功功率、無功功率、視在功率、功率因素、電流矢量和，判別變壓器接線組別、感性、容性電路，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否，檢修線路設備等 |
|
電 源 |
<span "="">DC 7.4V<span "="">大容量可充鋰電池，USB充電接口，充滿電連續工作約10小時 |
|
額定電流 |
約<span "="">180mA Max |
|
顯示模式 |
3.5寸真彩液晶屏顯示 |
|
儀表尺寸 |
主機： 長寬厚：196mm×92mm×54mm |
|
<span "="">電流鉗：長寬厚：220mm×105mm×27mm |
|
|
鉗口尺寸 |
φ<span "="">52mm |
|
采樣速率 |
<span "="">約3次/秒 |
|
量 程 |
<span "="">交流電壓：0.00V～600V |
|
<span "="">交流電流：0.000A～1000A |
|
|
<span "="">相位：0.0°～360.0° |
|
|
<span "="">頻率：45.00Hz～65.00Hz |
|
|
<span "="">有功功率：0.0W～600kW |
|
|
<span "="">無功功率：0.0VAR～600kVAR |
|
|
<span "="">視在功率：0.0VA～600kVA |
|
|
<span "="">功率因數：-1～+1 |
|
|
<span "="">電流矢量和：0.000A～3000A<span "=""> |
|
|
分辨率 |
<span "="">電壓：AC 0.01V |
|
<span "="">電流：AC 0.001A |
|
|
相位：0.1° |
|
|
頻率：0.01Hz |
|
|
有功功率：0.1W |
|
|
無功功率：0.1VAR |
|
|
視在功率：0.1VA |
|
|
功率因數：0.001 |
|
|
電流矢量和：0.001A<span "=""> |
|
|
精度 （基準條件下） |
電壓：±(0.5%量程) |
|
電流：±(0.5%量程) |
|
|
相位：±1°<span "="">（工作條件下的相位誤差：0.1A～1000A為±3°；0.1A以下±5°；在進行電壓對電流的相位測試時，為確保測量的準確性，電壓需不低于5V，電流不低于0.01A) |
|
|
有功功率：±(1.0%量程) |
|
|
無功功率：±(1.0%量程) |
|
|
視在功率：±(1.0%量程) |
|
|
頻 率：±(1.0%量程) |
|
|
功率因數：±0.03 |
|
|
相 序 |
正相：U1、U2、U3或I1、I2、I3光標從左往右順次閃爍 |
|
反相：U1、U2、U3或I1、I2、I3光標從右往左順次閃爍 |
|
|
檢測速率 |
約2秒/次 |
|
數據保持 |
測試中按HOLD鍵保持數據，“HD”符號顯示 |
|
數據存儲 |
<span "="">99<span "="">組 |
|
充電接口 |
<span "="">USB<span "="">充電接口 |
|
自動關機 |
開機約15分鐘后，儀表自動關機，以降低電池消耗 |
|
背光功能 |
<span "="">有，背光亮度可調節 |
|
電壓檢測 |
<span "="">當電池電壓低于6.5V時，電池電壓低符號顯示，提醒給電池充電，并在10S內自動關機 。 |
|
儀表質量 |
<span "="">主機：360g(帶電池) |
|
<span "="">電流鉗：430g×3 |
|
|
<span "="">總質量：約1.65kg |
|
|
測試線長度 |
1.5m |
|
電流鉗線長 |
<span "="">1.5m |
|
工作溫濕度 |
-10℃～40℃；80%Rh以下 |
|
存放溫濕度 |
-10℃～60℃；70%Rh以下 |
|
輸入阻抗 |
測試電壓輸入阻抗為：1MΩ |
|
耐 壓 |
儀表外殼前后兩端耐受1000V/50Hz的正弦波交流電壓歷時1分鐘 |
|
絕 緣 |
儀表線路與護套外殼之間≥100MΩ |
|
適合安規 |
IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等級2 |
| 主機 | 1臺 |
| 儀表箱 | 1個 |
| 電流鉗 | USB一套 |
| 1<span "="" style="margin: 0px; padding: 0px;">組(儀表內) | |
| 光盤 | 1個 |
| 說明書、保修卡、合格證 |
1份 |
