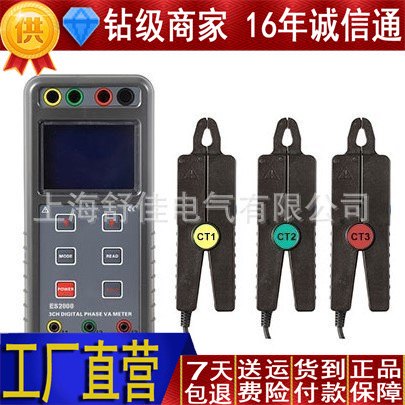

ES2000三相數字相位伏安表
一、產品概述
ES2000三相數字相位伏安表是現場測量電壓、電流、功率、功率因數及頻率、相位而設計的一種便攜手持式測量儀器。廣泛應用于電能計量、用電檢查、電力稽查、裝表接電和繼電保護、差動檢測、啟動試驗、工礦企業科研院校等部門。
除了能夠直接測量交流電壓值、交流電流值，電壓之間、電流之間及電壓與電流之間的相位和工頻頻率外，還具備其它測量判斷功能，對感性電流、容性電路的判斷，檢查變壓器接線組別，檢查電能表是否接線正確，是把握電力使用情況，進行二次回路檢查的儀表。同時存儲500組數據，并具有數據靜態保存功能。
由主機、電流鉗、測試線、組成，同時存儲500組數據，并具有數據靜態保存功能。具有歷史數據讀取、查閱、保存、報表、打印等功能。
二、技術參數
1、量程及精度誤差
|
類 別 |
量 程 |
分辨率 |
基本誤差 |
|
電 壓 |
AC 0.00V～600V |
0.01V |
±(0.5% FS) |
|
電 流 |
AC 0.0mA～20.0A |
0.1mA |
±(0.5% FS) |
|
相 位 |
0.0°～360° |
0.1° |
±1° |
|
有功功率 |
0.0W～12kW |
0.1W |
±(3%rdg+3dgt) |
|
無功功率 |
0.0VAR～12kVAR |
0.1VAR |
±(3%rdg+3dgt) |
|
視在功率 |
0.0VA～12kVA |
0.1VA |
±(3%rdg+3dgt) |
|
頻 率 |
45Hz～65Hz |
0.01Hz |
±(2%rdg+3dgt) |
|
功率因數 |
-1～+1 |
0.001 |
±0.03 |
2、一般規格
|
功 能 |
同時測量三相交流電壓、電流、電壓間相位、電流間相位、電壓電流間相位、頻率、相序、有功功率、無功功率、視在功率、功率因數、電流矢量和，判別變壓器接線組別、感性、容性電路，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否，檢修線路設備等 |
|
電 源 |
DC6V鎳氫充電電池 |
|
功 耗 |
大50mA |
|
顯示模式 |
LCD顯示，60×40mm |
|
儀表尺寸 |
寬高厚：192*92.5*36mm |
|
電壓量程 |
AC 0.00V～600V |
|
電流量程 |
AC 0.0mA～20.0A |
|
相位量程 |
0.0°～360.0° |
|
頻率量程 |
45.00Hz～65.00Hz |
|
有功功率量程 |
0.0W～12kW |
|
無功功率量程 |
0.0W～12kVAR |
|
視在功率量程 |
0.0W～12kVA |
|
功率因數量程 |
-1～+1 |
|
電流矢量和 |
0mA～60.0A |
|
分辨率 |
電壓：AC 0.01V |
|
電流：AC 0.1mA |
|
|
相位：0.1° |
|
|
頻率：0.01Hz |
|
|
有功功率：0.1W |
|
|
無功功率：0.1VAR |
|
|
視在功率：0.1VA |
|
|
功率因數：0.001 |
|
|
電流矢量和：1mA |
|
|
相 序 |
正相：U1、U2、U3或I1、I2、I3光標從左往右順次閃爍 |
|
反相：U1、U2、U3或I1、I2、I3光標從右往左順次閃爍 |
|
|
檢測速率 |
約2秒/次 |
|
數據保持 |
測試中按HOLD鍵保持數據，“HOLD”符號顯示 |
|
數據存儲 |
500組 |
|
USB接口 |
USB接口，所存數據上傳電腦，便于分析管理數據 |
|
自動關機 |
開機約15分鐘后，儀表自動關機，以降低電池消耗 |
|
背光功能 |
有，適合昏暗場所及夜間使用 |
|
電壓檢測 |
當電池電壓低于5.2V時，電池電壓低符號顯示，提醒及時充電 |
|
儀表質量 |
主機：362g(帶鎳氫充電電池組) |
|
尖嘴形電流鉗：170g×3 |
|
|
測試線：250g |
|
|
測試線長度 |
1.5m |
|
電流鉗線長 |
2m |
|
工作溫濕度 |
-10℃～40℃；80%Rh以下 |
|
存放溫濕度 |
-10℃～60℃；70%Rh以下 |
|
輸入阻抗 |
測試電壓輸入阻抗為：1MΩ |
|
耐 壓 |
儀表線路與外殼間耐受1000V/50Hz的正弦波交流電壓歷時1分鐘 |
|
絕 緣 |
儀表線路與護套外殼之間≥100MΩ |
|
結 構 |
外殼絕緣 |
|
適合安規 |
IEC61010-1 CATⅢ600V，IEC61010-031，IEC61326，污染等級2 |
三、產品配件
相位伏安表 1臺
電流鉗 3個
USB通訊線 1條
監控軟件(光盤) 1張
儀表箱1個
6V鎳氫充電電池(內置)內置
充電器 1個
用戶手冊 1份
