雙鉗數字相位伏安表
S200 雙鉗數字相位伏安表_廣州市釤釔電子科技有
產品簡介

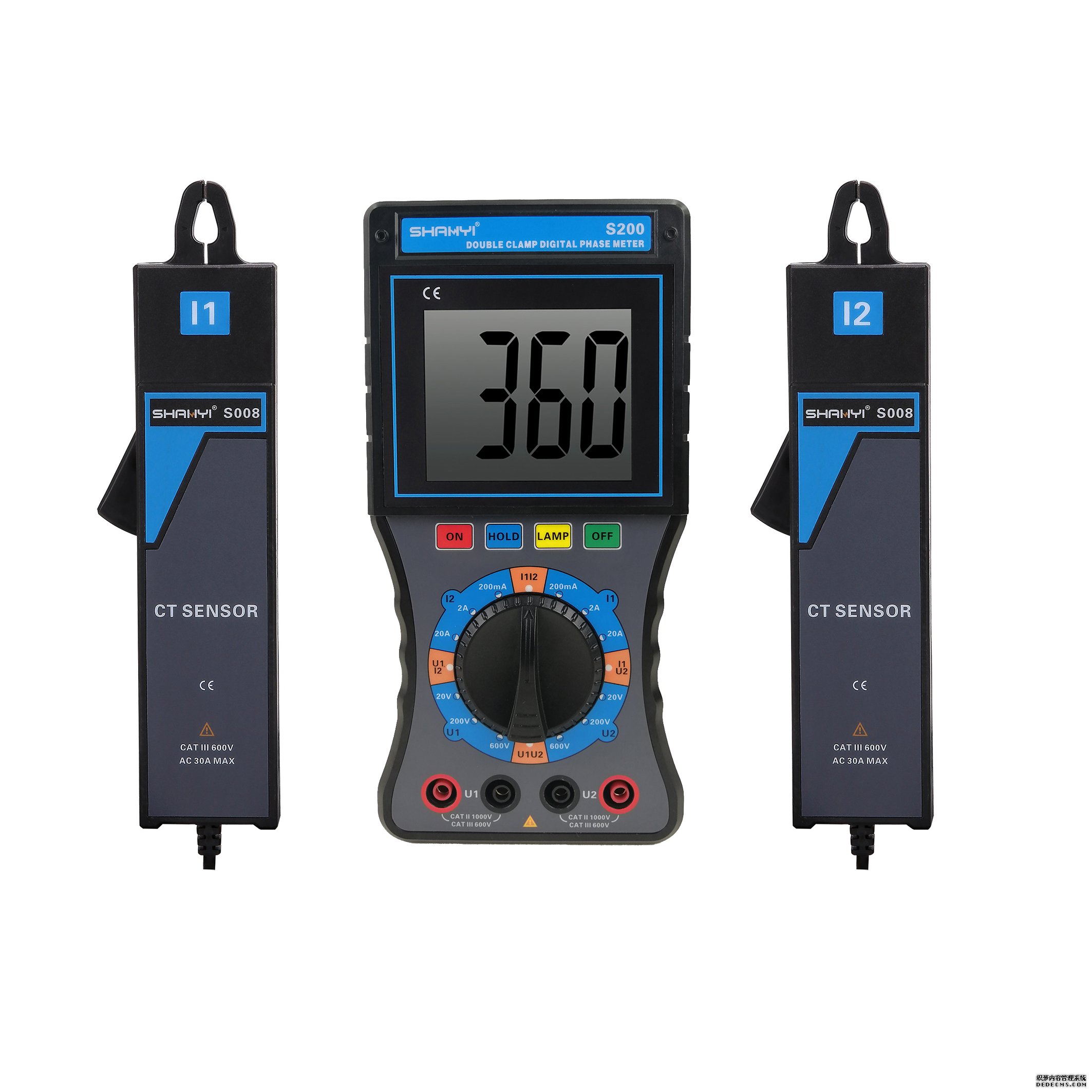

S200雙鉗數字相位伏安表是一款專為現場測試的多功能儀表，具有高精度、高穩定、低功耗、使用方便等特點。可以在被測回路不開路的情況下直接測量交流電壓和交流電流，測量兩電壓
訂購熱線：021-54358329
產品介紹

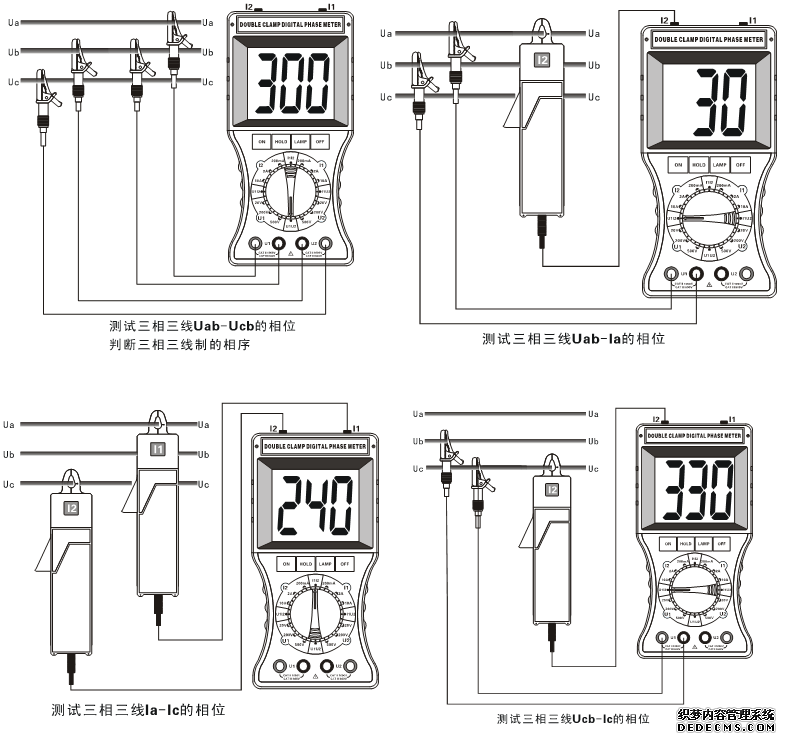

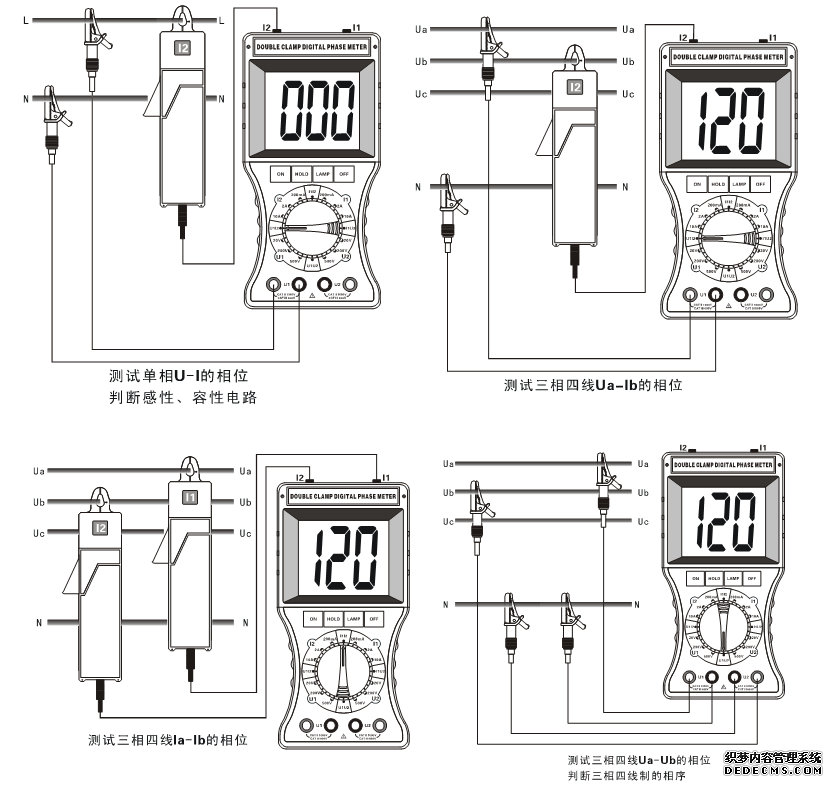

S200雙鉗數字相位伏安表是一款專為現場測試的多功能儀表，具有高精度、高穩定、低功耗、使用方便等特點?？梢栽诒粶y回路不開路的情況下直接測量交流電壓和交流電流，測量兩電壓間、兩電流間和電壓電流間的相位，此外，還可間接測得電路的功率因數和功率，可以判別三相相序，變壓器接線組別、感性、容性電路，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否，檢修線路設備等。儀表超大LCD顯示屏，字高達40mm，具有背光，顯示一目了然。適用于電力、石油化工、冶金、鐵路、氣象、工礦企業、科研院校、計量部門等。
1．基準條件和工作條件
| 影響量 | 基準條件 | 工作條件 | 備注 |
| 環境溫度 | 23℃±1℃ | -10℃～40℃ | |
| 環境濕渡 | 40%～60% | ＜80% | |
| 信號波形 | 正弦波 | 正弦波 | β=0.05 |
| 信號頻率 | 50HZ±1HZ | 45HZ～65HZ | |
| 儀表工作電壓 | 9V±0.1V | 9V±1V | |
| 測相位電流幅值 | 1A±0.1A | 10mA～20.0A | |
| 測相位電壓幅值 | 100V±10V | 30V～600V | |
| 外電場、磁場 | 應避免 | ||
| 被測導線位置 | 被測導線處于鉗口的近似幾何中心位置 | ||
2．一般規格
| LCDLCD 量 程 | 交流電流：0～200mA/2A/20A |
| 測量相位時被測信號的幅值范圍 | 測I1-I2相位時：10mA～20.00A |
| 數據保持 | 測試中按HOLD鍵保持數據，“DH”符號顯示 |
| 電壓檢測 | 當電池電壓低于7.2V時，電池電壓低符號顯示，提醒更換電池 |
| 測試線長度 | 1.5m |
| 工作溫濕度 | -10℃～40℃； 80%Rh以下 |
| 輸入阻抗 | 測試電壓各檔輸入阻抗為：2MΩ |
| 測U1U2相位時電壓輸入阻抗為：40kΩ | |
| 絕 緣 | 儀表線路與外殼之間、兩電壓輸入端之間≥10MΩ |
| <span "="" style="margin: 0px; padding: 0px; font-size: 9pt;">結 構 | 雙重絕緣 |
3．基準條件下基本誤差及性能指標
| 類 別 | 量 程 | 分辨率 | 基本誤差 |
| 電 壓 | 20V | 0.01V | ±(1.2%rdg+2dgt) |
| 200V | 0.1V | ||
| 600V | 1V | ||
| 電 流 | 200mA | 0.1mA | ±(1.0%rdg+2dgt) |
| 2A | 1mA | ||
| 20A | 10mA | ||
| 相 位 | 0～360° | 1° | ±1° |
注意：工作條件下相位誤差不超過±3°。
| 主機 | 1臺 |
| 儀表箱 | 1個 |
| 電流鉗 | 2把 |
| 測試線 | 4條(紅黑各2條) |
| 電池 | 6節(堿性干電池：1.5V AA) |
| 說明書、保修卡、合格證 | 1份 |
