一、概述

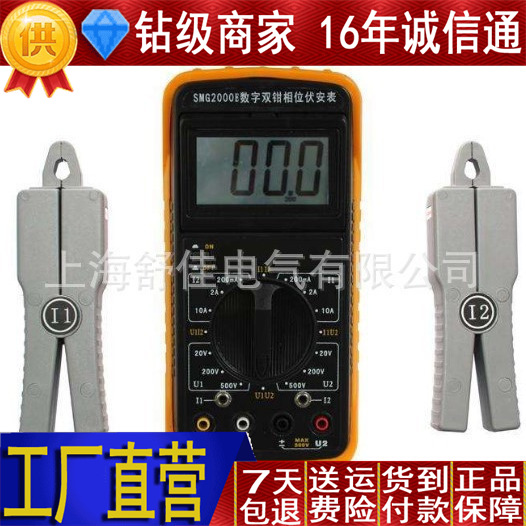

SMG2000E數字雙鉗相位伏安表是專為現場測量電壓、電流及相位而設計的一種手持式、雙通道輸入測量儀表。
用該表可以現場測量U-U、I-I及U-I之間的相位，判別感性、容性電路及三相電壓的相序，檢測變壓器的接線組別，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否等。
采用鉗形電流互感器轉換方式輸入被測電流，因而測量時無需斷開被測線路。測量U1-U2之間相位時，兩輸入回路完全絕緣隔離，因此完全避免了可能出現的誤接線造成的被測線路短路、以致燒毀測量儀表。顯示屏采用了液晶顯示屏，字高達25mm，屏幕角度可自由轉換約70°，以方便讀數。
儀表外殼采用工程絕緣材料，另配橡皮防振保護套。
二、技術參數
1、參比工作條件
環境溫度：(23±5)℃
環境濕度：(45～75)% RH
被測信號波形：正弦波、β=0.02
被測信號頻率：(50±0.2)Hz
被測載流導線在鉗口中的位置：任意
測量相位時被測信號幅值范圍：100～220V、0.5～1.5A
外參比頻率電磁場干擾：應避免
2、交流電壓測量誤差
量限：20V 分辨率：0.01V
量限：200V 分辨率：0.1V
量限：500V 分辨率：1V
基本誤差極限：±(1.0%RD+2)
3、交流電流測量誤差
量限：200mA 分辨率：0.1mA
量限：2A 分辨率：1mA
量限：10A 分辨率：10mA
基本誤差極限：±(1.0%RD+2)
工頻相位測量誤差(測U1-U2相位時電壓輸入回路阻抗：40KΩ)
范圍：0～360° 分辨率：1° 基本誤差極限：±3°
4、額定工作條件
環境溫度：(0～40)℃
環境濕度：(20～80)% RH
被測信號波形：正弦波、β=0.05
被測信號頻率：(50±0.5)Hz
被測載流導線在鉗口中的位置：任意
測量相位時被測信號幅值范圍：
測U1-U2相位時：30V～500V
測I1-I2相位時：10mA～10.00A
測U1-I2或I1-U2相位時：10V～500V、10mA～10.00A
外參比頻率電磁場干擾：應避免
額定工作誤差極限：在上所述額定工作條件下，各被測量的額定工作誤差極限不超過相應基本誤差極限的兩倍
5、其他技術特性
顯示位數：三位半
采樣速率：3次/秒
電源：單個9V迭層電池、電源電流小于5mA
6、外形尺寸
表殼尺寸：192×95×55mm3
鉗殼尺寸：140×42×20mm3
鉗口尺寸：Φ7mm×9mm
7、重量
表體：280g
測量鉗：2×200g
儲存溫度：－10℃～50℃
