PSR60A感性負載直流電阻測試儀使用說明書
時間: 2021-06-27 10:07 瀏覽次數：
檢查繞組接頭的焊接質量和繞組有無匝間短路，可以檢測電壓分接開關的各個位置接觸是否良好以及分接開關實際位置與指示位置是否相符，引出線是否有斷裂，多股導線并繞是否有斷
PSR60A變壓器直流電阻測試儀
一、概述
變壓器直流電阻是變壓器制造中半成品、成品出廠試驗、安裝、大修、改變分接開關后、交接試驗及電力部門預防性試驗的必測項目?？梢詸z查繞組接頭的焊接質量和繞組有無匝間短路，可以檢測電壓分接開關的各個位置接觸是否良好以及分接開關實際位置與指示位置是否相符，引出線是否有斷裂，多股導線并繞是否有斷股等情況。為了滿足變壓器直流電阻快速測量的需要，我公司研制的直流電阻測試儀。該儀器采用全新電源技術，具有體積小、重量輕、輸出電流大、重復性好、抗干擾能力強、保護功能完善等特點。整機由高速單片機控制，自動化程度高，具有自動放電和放電報警功能。儀器測試精度高，操作簡便，可實現變壓器直阻的快速測量。
二、主要技術指標
三、功能特點
1、整機由高速單片機控制，自動化程度高，操作簡便。
2、儀器采用全新電源技術，電流檔位多，測量范圍寬，適合大中型變壓器的直流電阻測量。
3、保護功能完善，能可靠保護反電勢對儀器的沖擊，性能更可靠。
4、具有聲響放電報警，放電指示清晰，減少誤操作。
5、智能功率管理技術，儀器總工作在最小功率狀態，有效節能，減少發熱。
6、七寸高亮度觸摸彩色液晶，強光下顯示清晰，全觸屏操作，中英文自由切換。
7、儀器自帶萬年歷時鐘和掉電存儲，可存儲1000組測試數據，可隨時查閱
8、儀器配備RS232和USB接口，可和計算機通訊以及U盤存儲
9、自帶面板式微型打印機，可漢化打印測量結果
10、儀器可以使用安卓手機或平板，關注微信公眾號，下載專用APP，通過專用軟件全程控制儀器，測試數據存儲上傳，方便查閱。
PSR60A變壓器直流電阻測試儀
一、概述
變壓器直流電阻是變壓器制造中半成品、成品出廠試驗、安裝、大修、改變分接開關后、交接試驗及電力部門預防性試驗的必測項目?？梢詸z查繞組接頭的焊接質量和繞組有無匝間短路，可以檢測電壓分接開關的各個位置接觸是否良好以及分接開關實際位置與指示位置是否相符，引出線是否有斷裂，多股導線并繞是否有斷股等情況。為了滿足變壓器直流電阻快速測量的需要，我公司研制的直流電阻測試儀。該儀器采用全新電源技術，具有體積小、重量輕、輸出電流大、重復性好、抗干擾能力強、保護功能完善等特點。整機由高速單片機控制，自動化程度高，具有自動放電和放電報警功能。儀器測試精度高，操作簡便，可實現變壓器直阻的快速測量。
二、主要技術指標
| 項目 | 技術指標及參數 | 備注 |
| 測試電流 | <20mA、5A、10A、20A 、40A、60A | |
|
測量范圍 |
40μΩ～300mΩ （60A） 50μΩ～500mΩ （40A） 100μΩ～1Ω （20A） 500μΩ～2Ω （10A） 1mΩ～4Ω （5A） |
準確度：±(0.2%+2字) |
| 10Ω-20KΩ （<20mA） | 準確度：±(0.5%+2字) | |
| 最小分辨率 | 0.1μΩ | |
| 顯示 | 液晶顯示器 | 電阻顯示有效數字為 4 位 |
| 數據存儲 | 1000組 | |
| 工作環境 | 環境溫度:0℃～40℃ 相對濕度: <90%RH，不結露 | |
| 電源 | AC 220V±10V，50Hz±1 Hz | 保險管 5A |
| 最大功耗 | 500W | |
| 外形尺寸 | 400×225×350（mm） | |
| 重量 | 主機15.5KG 線箱:6KG |
1、整機由高速單片機控制，自動化程度高，操作簡便。
2、儀器采用全新電源技術，電流檔位多，測量范圍寬，適合大中型變壓器的直流電阻測量。
3、保護功能完善，能可靠保護反電勢對儀器的沖擊，性能更可靠。
4、具有聲響放電報警，放電指示清晰，減少誤操作。
5、智能功率管理技術，儀器總工作在最小功率狀態，有效節能，減少發熱。
6、七寸高亮度觸摸彩色液晶，強光下顯示清晰，全觸屏操作，中英文自由切換。
7、儀器自帶萬年歷時鐘和掉電存儲，可存儲1000組測試數據，可隨時查閱
8、儀器配備RS232和USB接口，可和計算機通訊以及U盤存儲
9、自帶面板式微型打印機，可漢化打印測量結果
10、儀器可以使用安卓手機或平板，關注微信公眾號，下載專用APP，通過專用軟件全程控制儀器，測試數據存儲上傳，方便查閱。

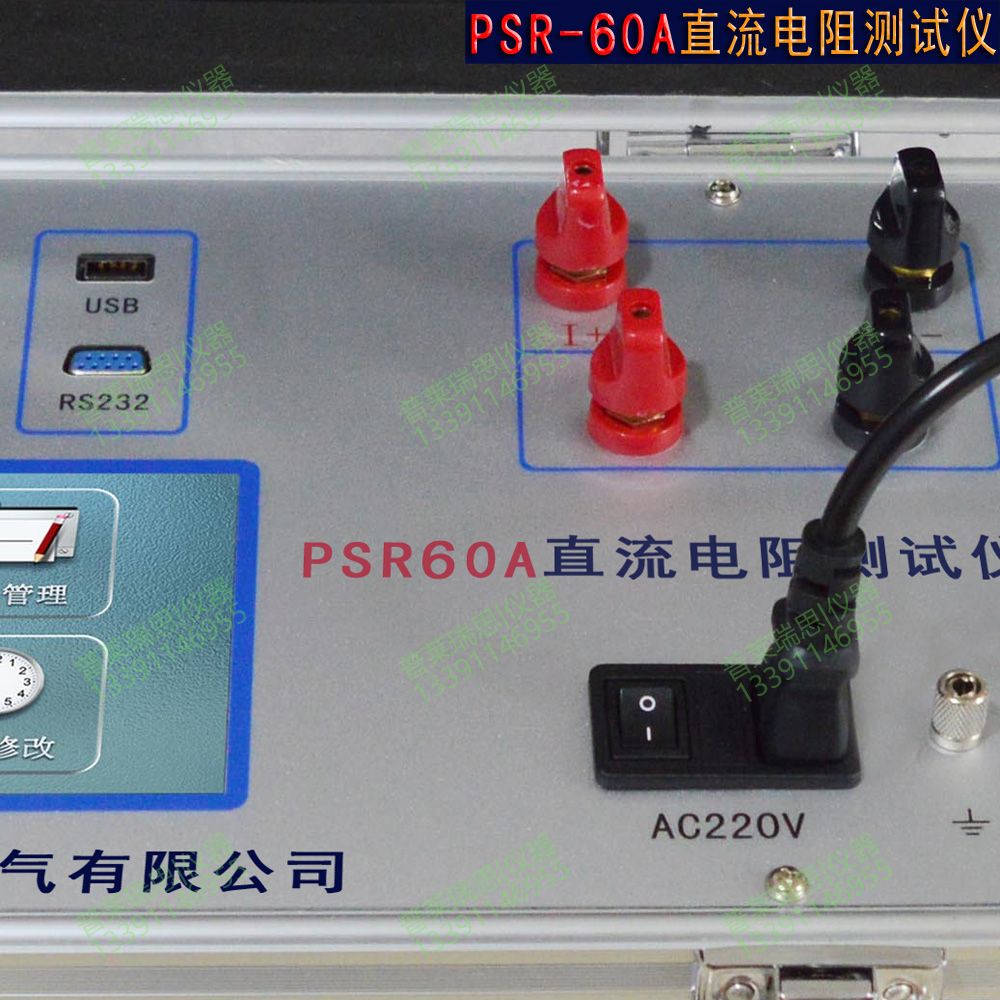

PSR60A變壓器直流電阻測試儀
