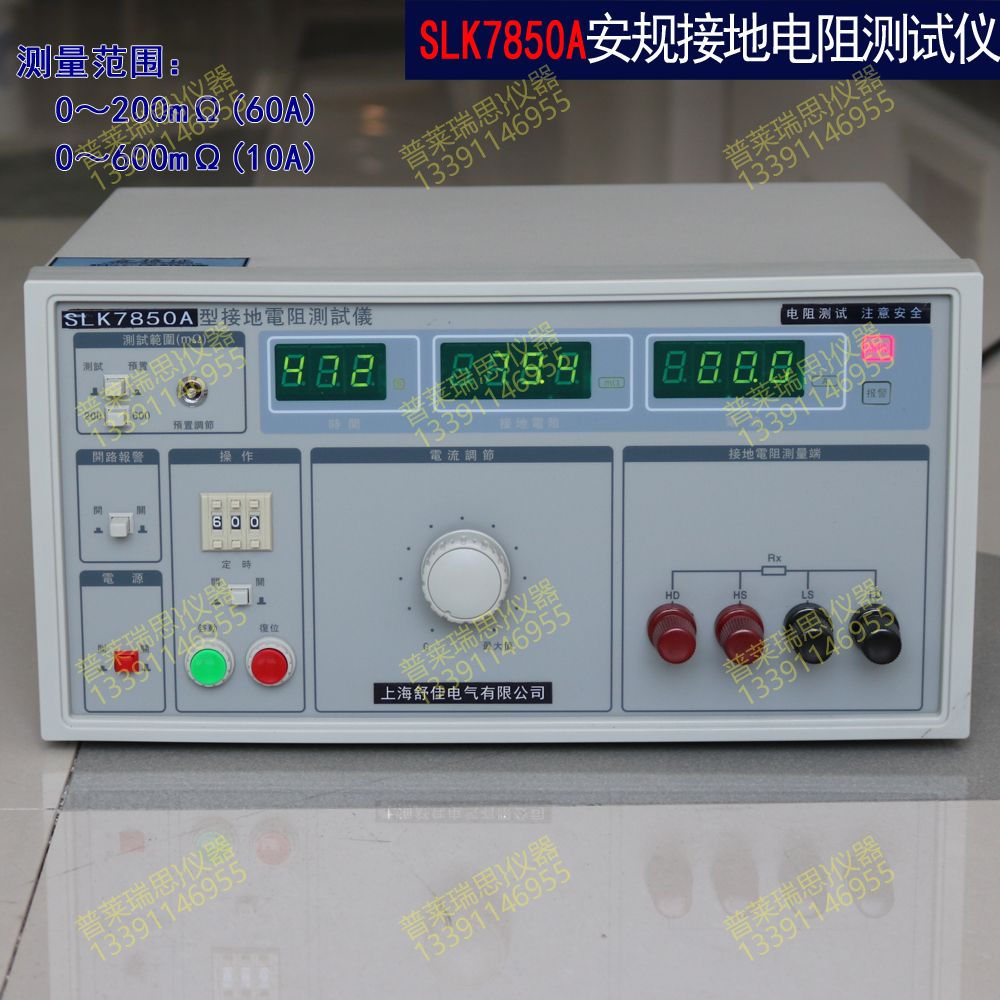

SLK7850A接地電阻測試儀使用說明書
時間: 2021-06-27 10:15 瀏覽次數：
范圍： 0～200mΩ (60A) , 0～600mΩ, (10A) 精 度 ：±5%, 電壓：≤12V AC,電流： AC 10～60A 精 度 ：±5%,時間： 1s～999s（連續可調）,過流報警 ： >60A AC,0 ～ 200mΩ (AC 60A) 連續可調 精度：±5%,200～
SLK7850A接地電阻測試儀使用說明書

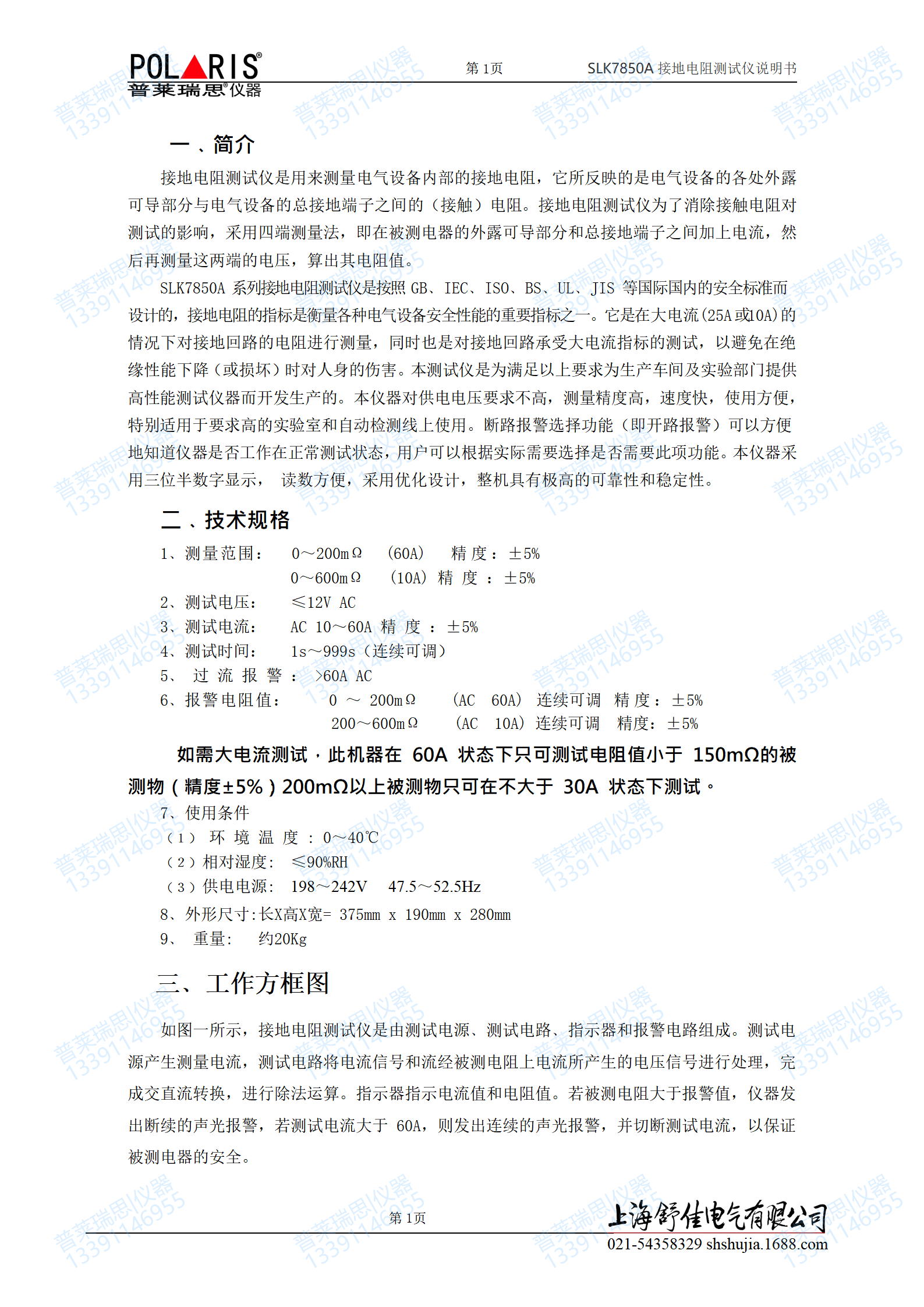

一﹑簡介
接地電阻測試儀是用來測量電氣設備內部的接地電阻，它所反映的是電氣設備的各處外露可導部分與電氣設備的總接地端子之間的（接觸）電阻。接地電阻測試儀為了消除接觸電阻對測試的影響，采用四端測量法，即在被測電器的外露可導部分和總接地端子之間加上電流，然后再測量這兩端的電壓，算出其電阻值。
SLK7850A 系列接地電阻測試儀是按照 GB﹑IEC﹑ISO﹑BS﹑UL﹑JIS 等國際國內的安全標準而設計的，接地電阻的指標是衡量各種電氣設備安全性能的重要指標之一。它是在大電流(25A 或 10A)的情況下對接地回路的電阻進行測量，同時也是對接地回路承受大電流指標的測試，以避免在絕緣性能下降（或損壞）時對人身的傷害。本測試儀是為滿足以上要求為生產車間及實驗部門提供高性能測試儀器而開發生產的。本儀器對供電電壓要求不高，測量精度高，速度快，使用方便，特別適用于要求高的實驗室和自動檢測線上使用。斷路報警選擇功能（即開路報警）可以方便地知道儀器是否工作在正常測試狀態，用戶可以根據實際需要選擇是否需要此項功能。本儀器采用三位半數字顯示， 讀數方便，采用優化設計，整機具有極高的可靠性和穩定性。
二﹑技術規格
1﹑測量范圍： 0～200mΩ (60A) 精度：±5%
0～600mΩ (10A) 精 度 ：±5%
2﹑測試電壓： ≤12V AC
3﹑測試電流： AC 10～60A 精 度 ：±5%
4﹑測試時間： 1s～999s（連續可調）
5﹑ 過 流 報 警 ： >60A AC
6﹑報警電阻值： 0 ～ 200mΩ (AC 60A) 連續可調 精度：±5%
200～600mΩ (AC 10A) 連續可調 精度：±5%
如需大電流測試，此機器在 60A 狀態下只可測試電阻值小于 150mΩ的被測物（精度±5%）；200mΩ以上被測物只可在不大于 30A 狀態下測試。
7﹑使用條件
（１） 環 境 溫 度 : 0～40℃
（２）相對濕度: ≤90%RH
（３）供電電源: 198～242V 47.5～52.5Hz
8﹑外形尺寸:長 X 高 X 寬= 375mm x 190mm x 280mm
9﹑ 重量: 約 20Kg
.png)
.png)
.png)
.png)
.png)
.png)
.png)
一﹑簡介
接地電阻測試儀是用來測量電氣設備內部的接地電阻，它所反映的是電氣設備的各處外露可導部分與電氣設備的總接地端子之間的（接觸）電阻。接地電阻測試儀為了消除接觸電阻對測試的影響，采用四端測量法，即在被測電器的外露可導部分和總接地端子之間加上電流，然后再測量這兩端的電壓，算出其電阻值。
SLK7850A 系列接地電阻測試儀是按照 GB﹑IEC﹑ISO﹑BS﹑UL﹑JIS 等國際國內的安全標準而設計的，接地電阻的指標是衡量各種電氣設備安全性能的重要指標之一。它是在大電流(25A 或 10A)的情況下對接地回路的電阻進行測量，同時也是對接地回路承受大電流指標的測試，以避免在絕緣性能下降（或損壞）時對人身的傷害。本測試儀是為滿足以上要求為生產車間及實驗部門提供高性能測試儀器而開發生產的。本儀器對供電電壓要求不高，測量精度高，速度快，使用方便，特別適用于要求高的實驗室和自動檢測線上使用。斷路報警選擇功能（即開路報警）可以方便地知道儀器是否工作在正常測試狀態，用戶可以根據實際需要選擇是否需要此項功能。本儀器采用三位半數字顯示， 讀數方便，采用優化設計，整機具有極高的可靠性和穩定性。
二﹑技術規格
1﹑測量范圍： 0～200mΩ (60A) 精度：±5%
0～600mΩ (10A) 精 度 ：±5%
2﹑測試電壓： ≤12V AC
3﹑測試電流： AC 10～60A 精 度 ：±5%
4﹑測試時間： 1s～999s（連續可調）
5﹑ 過 流 報 警 ： >60A AC
6﹑報警電阻值： 0 ～ 200mΩ (AC 60A) 連續可調 精度：±5%
200～600mΩ (AC 10A) 連續可調 精度：±5%
如需大電流測試，此機器在 60A 狀態下只可測試電阻值小于 150mΩ的被測物（精度±5%）；200mΩ以上被測物只可在不大于 30A 狀態下測試。
7﹑使用條件
（１） 環 境 溫 度 : 0～40℃
（２）相對濕度: ≤90%RH
（３）供電電源: 198～242V 47.5～52.5Hz
8﹑外形尺寸:長 X 高 X 寬= 375mm x 190mm x 280mm
9﹑ 重量: 約 20Kg
