核相、電流、頻率、相位、驗電測試，核相電壓等級10V-550kV，核相距離160米，頻率45Hz-75Hz，3.5寸彩屏，向量圖指示，語音核相

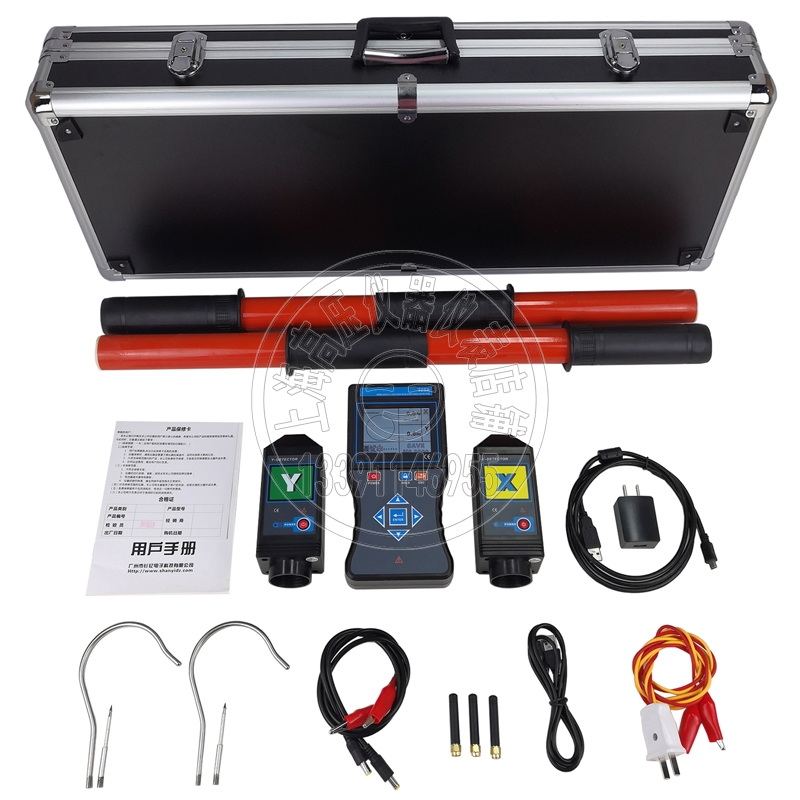

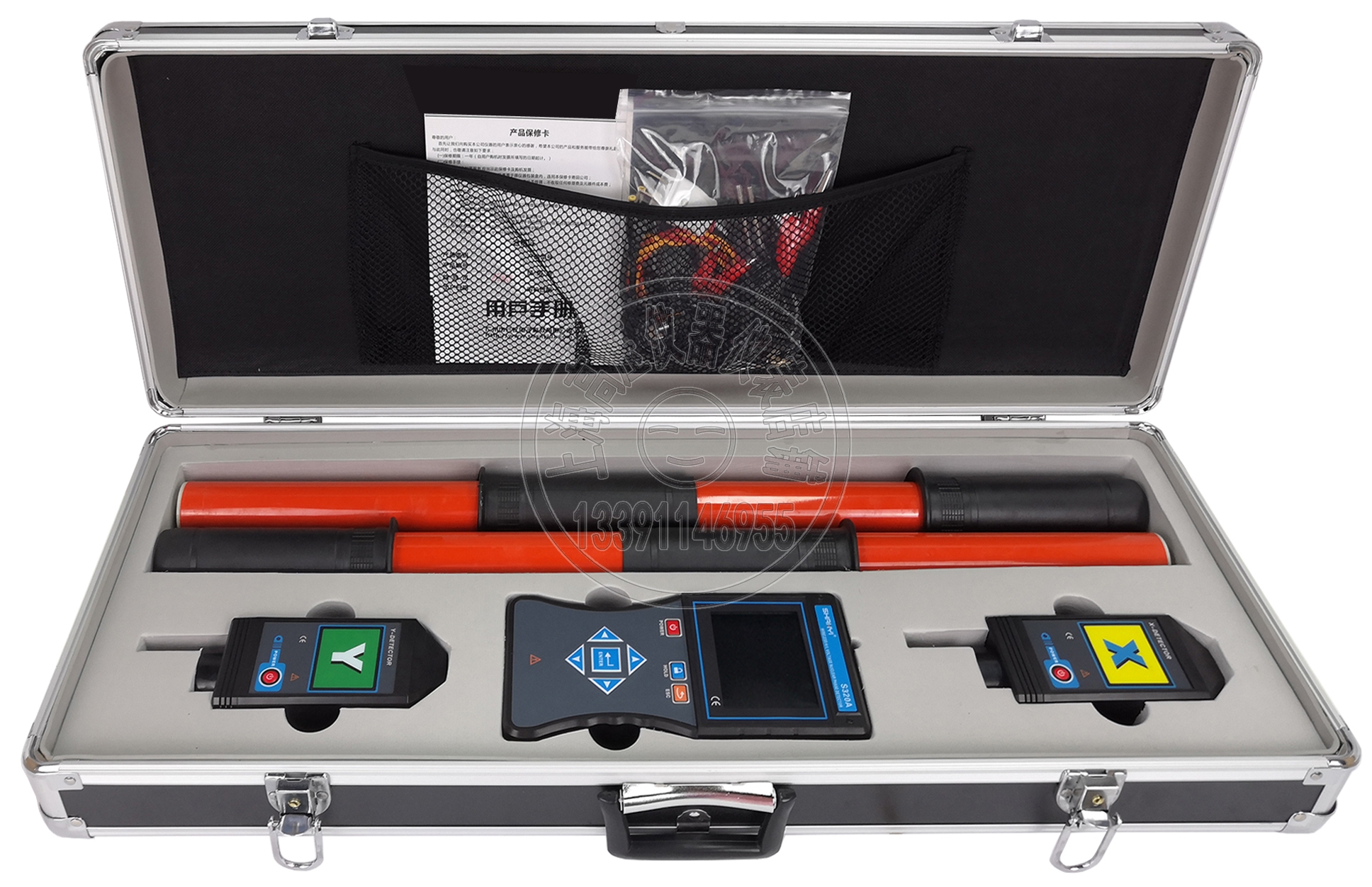

320A全智能無線高低壓核相儀又名全智能無線高壓語音核相儀、無線高壓核相器，簡稱核相儀或核相器，由無線接收器、探測器、伸縮絕緣桿等組成。接收器采用3.5寸真彩液晶屏，同屏顯示核相結果、相位、頻率、向量圖指示，有“X信號正常、Y信號正常、同相、異相”等語音提示，清晰直觀。空曠地面核相距離可達160m遠，能對10V～550kV的電壓線路全智能核相，其中35kV及以下的裸導線可以直接接觸核相，35kV以上的裸導線采用非接觸式核相，非接觸核相是將探測器逐漸靠近被測導線，當感應到電場信號時就可以完成核相，這樣無需直接接觸高壓導線，更加安全！本核相儀同時具有高壓驗電器、高壓相位表、高壓相序表的功能，可以用于驗電、相序測試，變壓器組別判斷等。
SJ320A全智能無線高低壓核相儀技術參數 返回頂部
| 功 能 | 高低壓無線語音核相、頻率、相位、相序、驗電測試 |
| 電 源 | DC 3.7V可充鋰電池，USB充電接口，連續工作約10小時 |
| 傳輸方式 | 315MHz、433MHz無線傳輸 |
| 核相距離 | 約160m |
| 顯示模式 | 3.5寸真彩液晶屏顯示 |
| 量 程 | 核相電壓等級：AC 10V～550kV |
| 相位：0.0°～360.0° | |
| 頻率：45Hz～75Hz | |
| 分 辨 率 | 0.1°；0.1Hz |
| 精 度 | 相位：≤±10°(23℃±5℃，80%RH以下) |
| 頻率：≤±2Hz(23℃±5℃，80%RH以下} | |
| 相別定性 | 同相:－30°～30°；異相: 90°～150°和210°～270° |
| 語音功能 | 同相、異相、X信號正常、Y信號正常等語音功能 |
| 絕緣桿尺寸 | 拉伸后長約3米；收縮后長約0.6米(可選配五米操作桿) |
| 數據存儲 | 9999組 |
| 核相方式 | 接觸核相：35kV以下裸導線，或110kV以下有安全絕緣外皮的導線直接接觸核相。(帶絕緣桿操作) |
| 非觸核相：35kV以上裸導線，或110kV以上線路采用非接觸核相。(帶絕緣桿操作) | |
| 驗電指示 | 探測器“嘟--嘟--嘟”蜂鳴聲 |
| 換 檔 | 自動換檔 |
| 采樣速率 | 2次/秒 |
| 儀表尺寸 | 探測器：長寬厚145mm×60mm×48mm |
| 接收器：長寬厚250mm×100mm×40mm | |
| 背光控制 | 按上下箭頭鍵調整背光亮度 |
| 感應強度控制 | 根據感應的電場強不同，探測器能自動控制放大倍數，便于排線密集場所核相 |
| 數據保持 | 測試模式下按HOLD鍵保持?jǐn)?shù)據，再按HOLD鍵取消保持 |
| 退出功能 | 按ESC鍵退出當前功能界面，返回上級目錄 |
| 數據查閱 | 按ENTER進入數據查閱模式后，按箭頭鍵翻閱所存數據 |
| 無信號指示 | 當接收器沒有收到發射信號時動態顯示“----”符號 |
| 自動關機 | 開機約15分鐘后，儀表自動關機，以降低電池消耗 |
| 電池電壓 | 當電池電壓低于3.2V時： |
| 探測器：電源指示燈慢閃，提醒充電； | |
| 接收端：電池電壓低符號顯示，提醒充電 | |
| 額定電流 | 探測器：35mA max；接收器：300mA max |
| 儀表質量 | 探測器：205g(含電池) |
| 接收器：395g(含電池) | |
| 絕緣桿：1kg | |
| 總質量：5.4kg(含儀表箱） | |
| 工作溫濕度 | -10℃～40℃；80%Rh以下 |
| 存放溫濕度 | -10℃～60℃；70%Rh以下 |
| 干 擾 | 無特強電磁場；無433MHz 、315MHz同頻干擾 |
| 絕緣強度 | 絕緣桿：AC 110kV/rms(5節絕緣桿全部拉伸后，兩端之間) |
| 探測器：2000V/rms(外殼兩端之間） | |
| 接收器：2000V/rms(外殼兩端之間) | |
| 結 構 | 防滴漏Ⅱ型、IP63 |
| 適合安規 | GB13398－92、GB311.1－311.6－8、3DL408－91標準和國家新頒布電力行業標準《帶電作業用1kV～35kV便攜式核相器通用技術條件DL/T971-2005》要求 |
| 符合IEC61481－A2:2004；IEC 61243－1 ed.2:2003標準 |

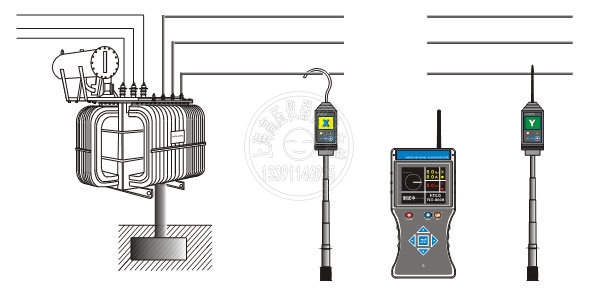

現場應用 返回頂部

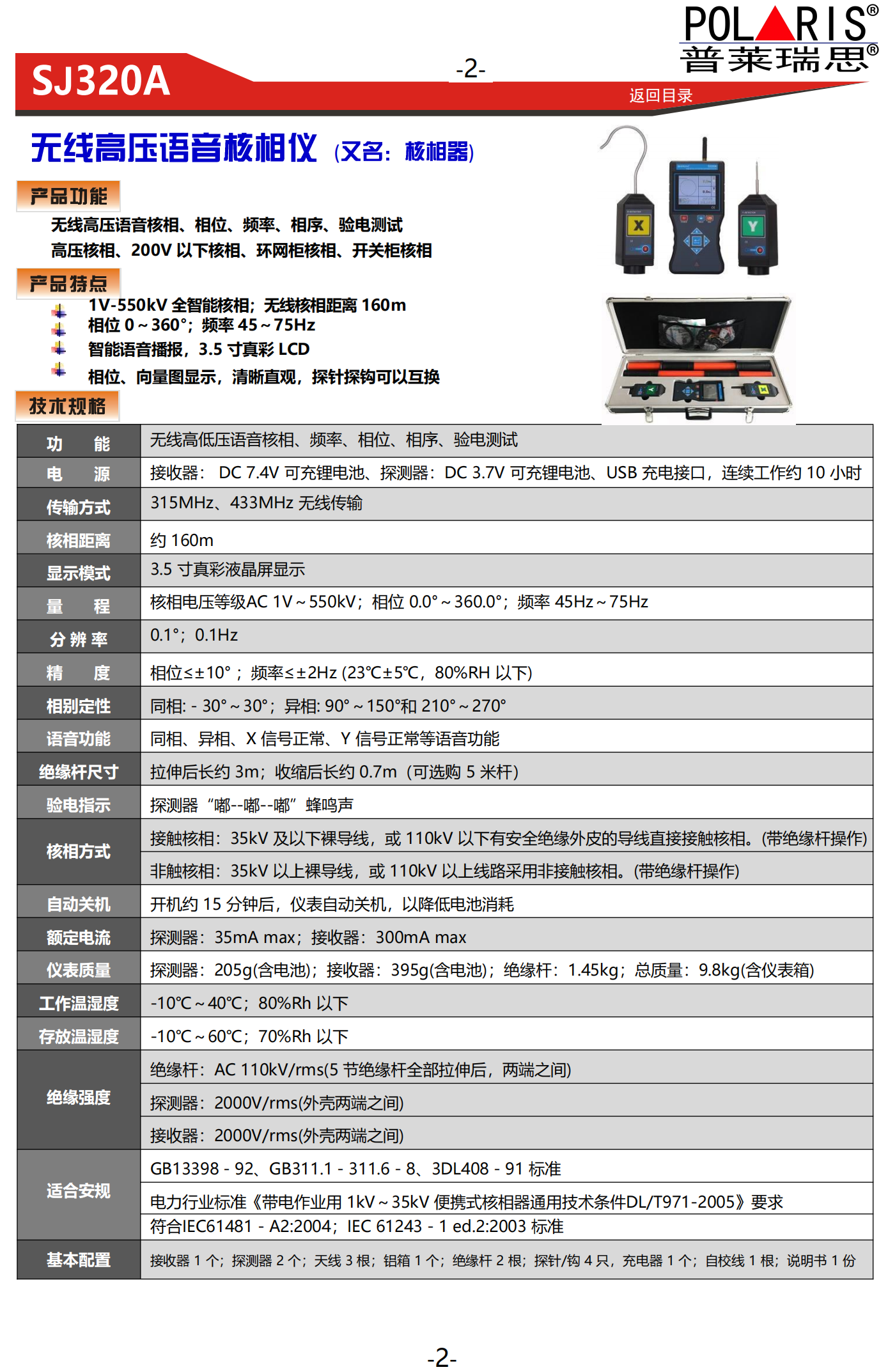

SJ320A彩頁 返回頂部
.png)
| 序號 | 產品型號名稱及簡介 | 頁碼 |
| 1 | WHX-II無線高壓核相儀 1800 | 2 |
 |
||
| 6000V～220KV（標配35KV）,無線傳送距離100m,工作頻率,電源9V電池 | ||
| 2 | 無線語音高壓核相儀 2100 | 2 |
 |
||
| X和Y采集器工作電流≤4mA,主機和 X、Y采集器的視距傳輸距離為約100m,主機0-500KV通用，有真人語音提示 | ||
| 3 | SJ1600無線高壓語音核相儀 2850 | 3 |
 |
||
|
高壓線路核相、頻率、相位、相序、驗電。核相電壓：200V～ 220kV，測試相位：0.0°～360.0°，測試頻率：45.0Hz～65.0Hz。語音提示，無線傳輸，彩屏顯示，向量圖指示，相位指示，數據上傳功能。 |
||
| 4 | SJ320無線高壓核相儀 3230 | 4 |
 |
||
|
電壓： 1V～550kV，無線距離： 0～160m，3.5 寸真彩LCD, 可測電纜或母排Ф168mmX245mm, 一體化鉤式采集器，方便掛在線路上 |
||
| 5 | SJ320A無線高壓語音核相儀 3230 | 5 |
 |
||
|
無線高壓語音核相、相位、頻率、相序、驗電測試高壓核相、200V以下核相、環網柜核相、開關柜核相1V-550kV全智能核相；無線核相距離160m相位0～360°；頻率45～75Hz，語音播報，3.5寸真彩LCD相位、向量圖顯示，清晰直觀，探針探鉤可以互換 |
||
| 6 | SJ320B無線高壓核相電流儀 6460 | 6 |
 |
||
|
同時無線高壓核相、高壓電流測試（多功能）核相、電流、相位、頻率、相序、驗電測試,10V-550kV核相；無線核相距離160m，語音播報，3.5寸真彩LCD,可測電纜或母排Ф168mmX245mm,內置雙層柔性線圈，可測電流20000A電流分辨率10mA, |
||
| 7 | SJ390無線高壓衛星授時遠程核相儀 15000 | 7 |
 |
||
|
衛星授時遠程核相、相位、頻率、相序、驗電測試,1V-550kV核相,語音播報；3.5寸真彩LCD,衛星授時核相距離達500km以上普通核相距離160m,相位0°～360°，頻率45～75Hz,2 個子機+2 個主機+2 條絕緣桿+1 個鋁箱 |
||
| 8 | SJ390A無線高壓衛星授時遠程核相儀 22100 | 8910 |
 |
||
|
衛星授時遠程核相、相位、頻率、相序、驗電測試,1V-550kV核相,語音播報；3.5寸真彩LCD,衛星授時核相距離達500km以上普通核相距離160m,相位0°～360°,頻率45～75Hz,4 個子機+2 個主機+4 條絕緣桿+2 個鋁箱 |
||
| 9 | SJ390B無線高壓衛星授時遠程核相電流儀 47600 |
11-16 |
 |
||
| 同時核相、電流、相位、頻率、相序、驗電測試,衛星授時遠程核相、近距離本地核相,1V-550kV核相,內置雙層柔性線圈：10mA-20000A電流測試語音播報；3.5寸真彩LCD顯示,衛星授時核相距離達500km以上；普通核相距離160m相位0°～360°，頻率45～75Hz， 鉗口： Φ168mmx245mm | ||
| 10 | SJ390C網絡基站定相核相儀 132600 | 17 |
 |
||
| 網絡基站定相核相、衛星授時遠程核相,地下室沒有任何通訊信號的場所定相核相環網柜、開關柜、中置柜定相核相，相位、頻率、相序、驗電測試，語音播報A相、B相、C相，1V-550kV全電壓智能核相，衛星授時核相距離達500km以上3.5寸真彩LCD，中文界面，衛星授時核相距離達500km以上，普通核相距離160m，相位0°～360°，頻率45～75Hz | ||
| 11 | SJ390M網絡基站定相核相電電流儀 28600 | 18 |
 |
||
| 定相核相、電流、相位、頻率、相序、驗電測試地下室沒有任何通訊信號的場所定相核，網絡基站定相核相、衛星授時遠程核相、本地核相環網柜、開關柜、中置柜定相核相，高低壓大電流、漏電流、負荷電流測試、兼容各種核相儀、高壓鉗形電流、驗電器等設備，語音播報A 相、B 相、C 相，1V-550kV 全電壓智能定相核相衛星授時核相距離達 500km 以上，3.5 寸真彩LCD，中文操作界面本地核相距離約 160m，電流量程：AC 0.00A～20000A 相位 0°～360°，頻率 45～75Hz，電流探測器可測線徑：168mmX245mm |
